L−01A No.3 修理の様子

故障内容

 片チャンネル音出ない。

原因


 パワートランジスター不良、各部の劣化。

処置

 オーバーホール修理。

修理期間

 9/14〜10/4

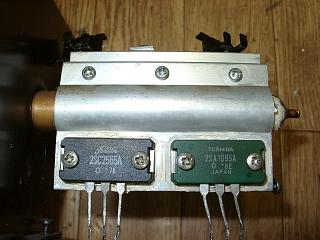

 パワートランジスターはショートしています。



















 表面が変色しています。かなりの熱ストレスを受けている様です。



















 ヒートシンクAssyの取り外し。

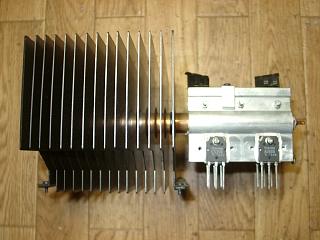

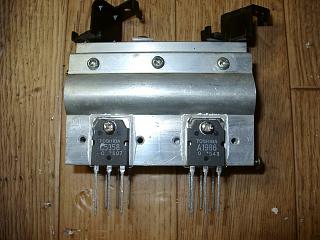

 放熱器を加工して新型トランジスターの取付け。



















 ヒートパイプに取付け。



















 パネルのランプ全て交換。

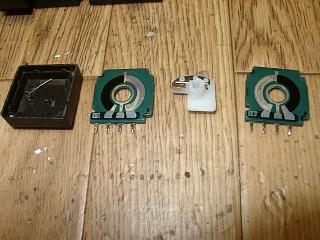

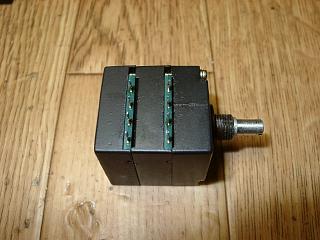

 バランスVRは分解清掃します。



















 内部は汚れが目立ちます。

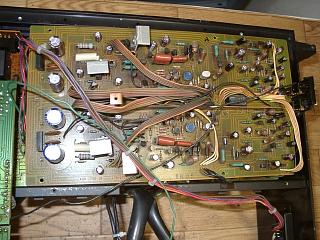

 イコライザー基板の修理。



















 コンデンサー全交換。

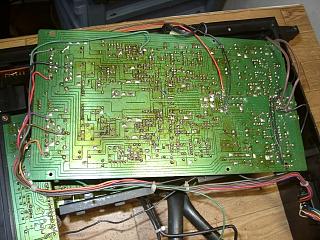

 半田の全修正。

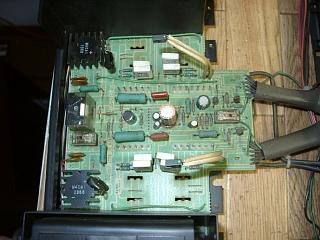

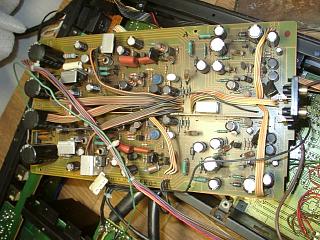

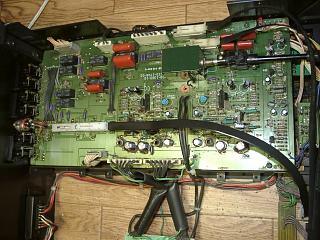

 パワーアンプ初段基板のコンデンサー交換と半田の全修正。

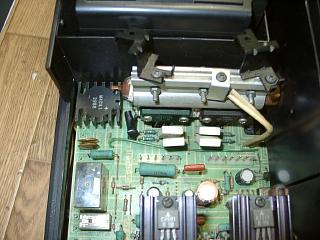

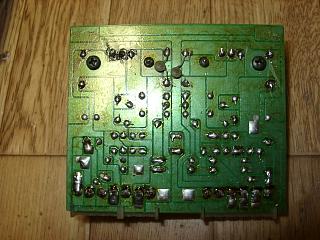

 プリドライバー基板の半田修正。

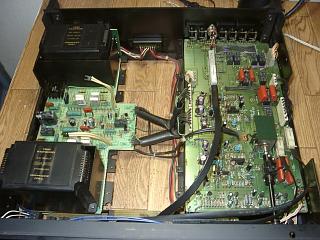

 あとは、パワートランジスター取付けのみ。

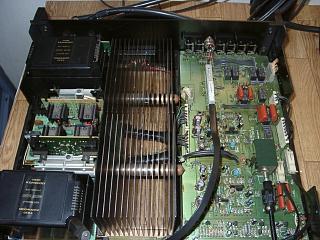

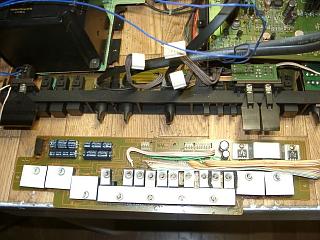

 パワートランジスターとヒートシンク取付け。

 部品交換がようやく終わりました。

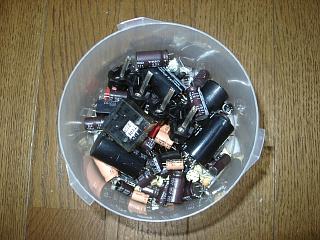

 交換部品です。



















 調整に入ります。

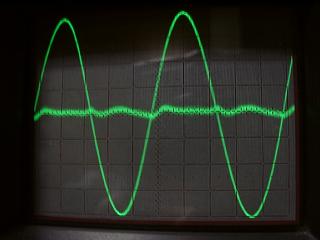

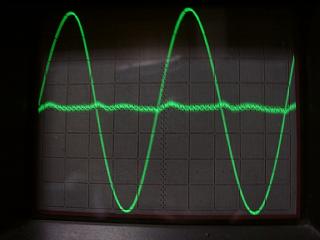

 歪みの測定です。

 Rチャンネルです。非常に優秀です。

















 Lチャンネルです。



















 正弦波を入れてエージングに入ります。

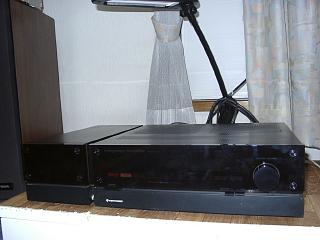

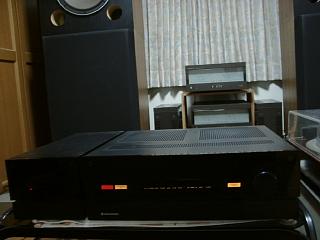

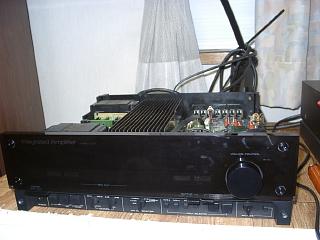

 試聴中。

 非常に力強い音質です。

 プリドライバー段の発熱がかなり多いので、放熱に配慮が必要です。














 修理完了です。
