故障内容
以前に他の修理サイトで８万程度掛けオーバーホール修理したが、１年で故障。発煙した。
原因
コンデンサー、半田の劣化。インジケーターランプ切れ多数。
処置
再オーバーホール修理
修理期間
８／６〜８／２３

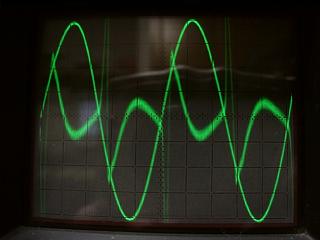

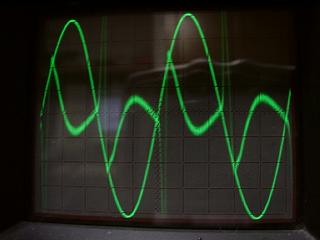

Ｒチャンネルの歪み波形です。バイアス電流が絞ってあり、盛大な
歪みが発生しています。
Ｌチャンネルもひどい歪みです。回路動作不安定な為、バイアスを絞り
ごまかしていた様です。
肝心の信号経路コンデンサーは古いまま。オーバーホールしたアンプ
とは思えません。
今回の発煙事故も、信号経路コンデンサー劣化による寄生発振が原因。

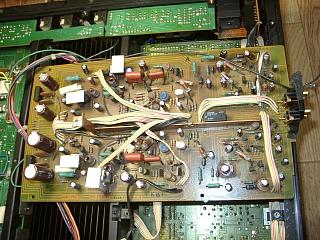

ＥＱ基板のコンデンサーも全く交換されていません。

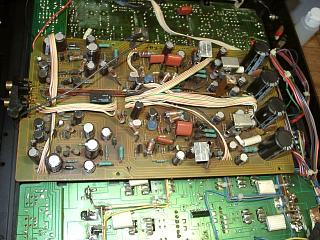

ＥＱ基板のコンデンサー交換と半田の修正。

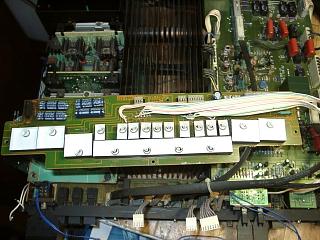

フロントパネル分解し、インジケーターランプをすべて新品に交換。

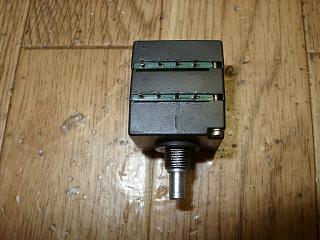

バランスボリュームは分解清掃します。

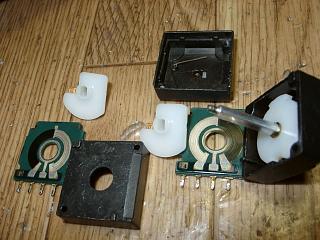

内部の抵抗体とブラシは汚れで真っ黒。

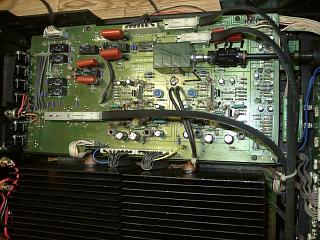

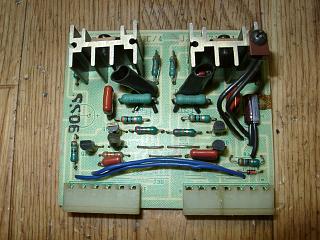

Ｒチャンネルプリドライバーのコンデンサー交換。

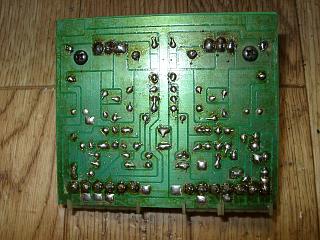

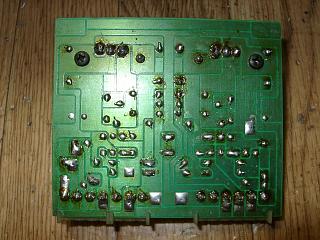

半田もすべて修正。
Ｌチャンネルも同様にコンデンサー交換。
半田の修正。

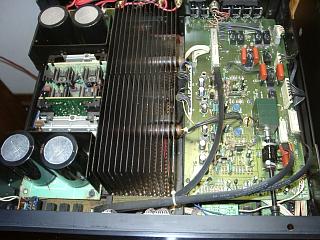

パワー段のコンデンサー交換と半田の修正。アースライン強化。

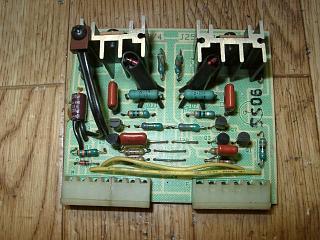

パワーアンプ初段のコンデンサー交換と半田の修正。基板のクリーニング。

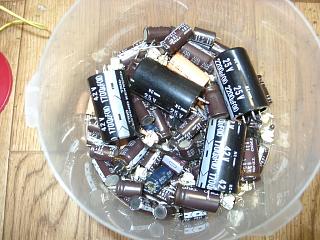

交換部品です。
バイアスを正規に調整し、歪みの測定に入ります。

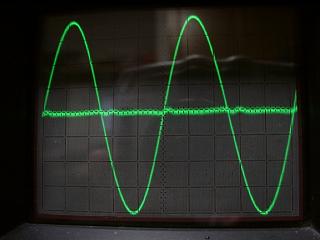

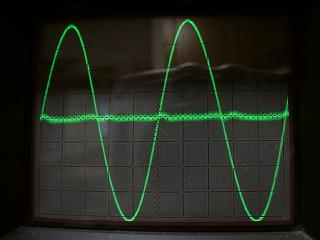

Ｒチャンネルの波形です。ＥＢＴトランジスターの採用で、ＳＷ歪みも極小。
ようやく本来の性能に回復しました。
Ｌチャンネルも非常に綺麗。

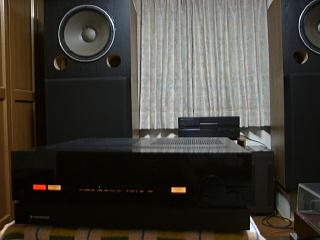

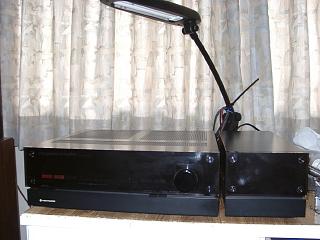

完成しました。正弦波を入れてエージング開始。
アナログレコードの試聴中。音質の優れたＥＱアンプを搭載していますね。
インジケーターランプもすべて綺麗に点灯。Ｌ−０１Ａの美しいデザインに
見蕩れてしまいます。
修理完了です。
