ＴＲＩＯ　プリメインアンプ　ＫＡ−９３００　修理の様子

故障内容

　音途切れ。

原因

　ブロックコンデンサ液漏れ、接点腐食、部品劣化。

処置

　オーバーホール修理。

修理期間

　Ｈ２７年１１月８日〜１７日

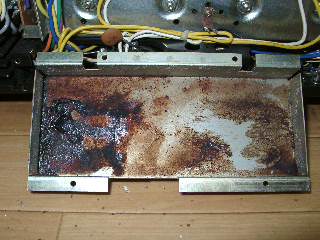

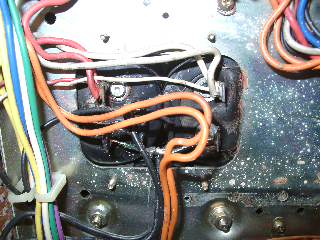

　電源のブロックコンデンサーは液漏れして危険な状態です。

　最悪、トラッキング現象により火災となります。

















　大量の電解液が漏れています。古い家電製品は、やはり安全のためにも
点検が必要です。

　

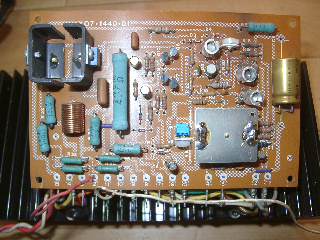

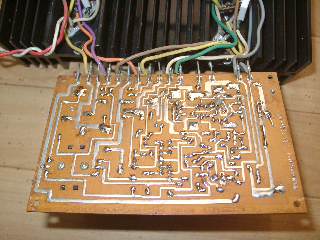

　パワー部（Ｌ）の部品交換。

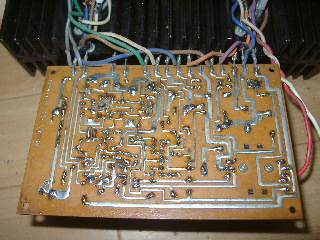

　半田の修正。

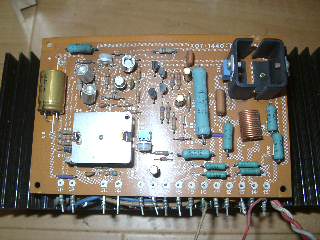

　パワー部（Ｒ）の部品交換。



















　半田の修正。

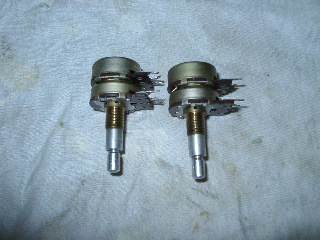

　ＶＲ関係は、基板から外して洗浄処理します。

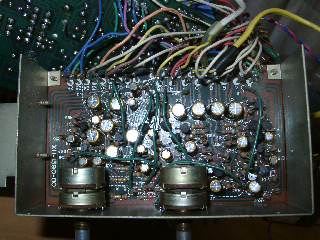

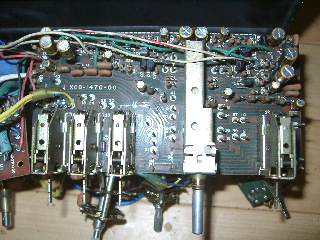

　トーン基板の部品交換と、修理の済んだＶＲ取付け。

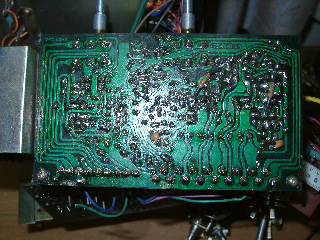

　半田の修正。

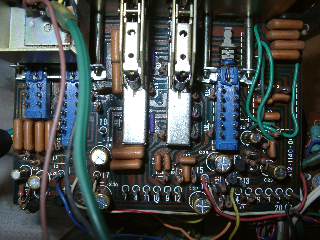

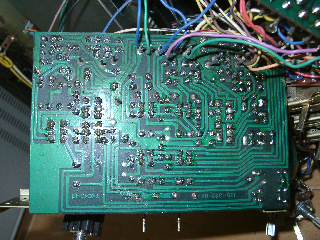

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取付け。



















　半田の修正。



















　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取付け。

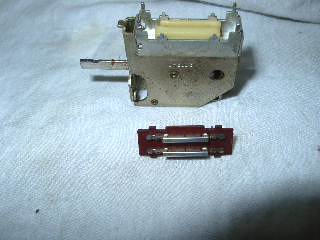

　ＳＷ関係は、分解修理します。

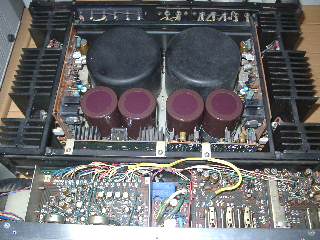

　部品交換が終了しました。

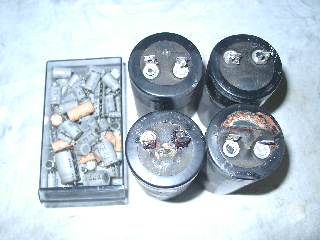

　交換部品です。

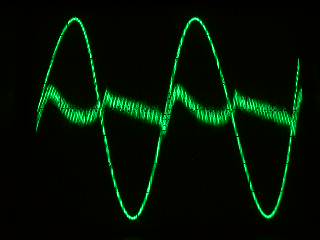

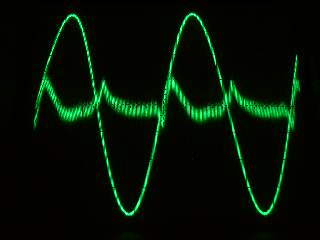

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

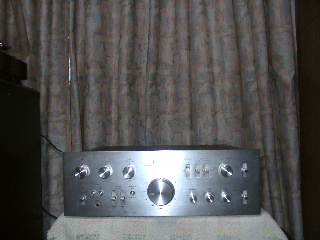

　試聴して完成です。


















　修理完了です。

　
