JA-S9　修理の様子

故障内容

　電源入らず。　

原因
　
　パワートランジスター破損。

処置

　オーバーホール修理。

修理期間

　７／５〜７／２０

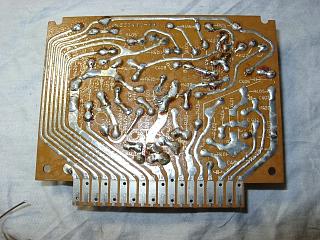

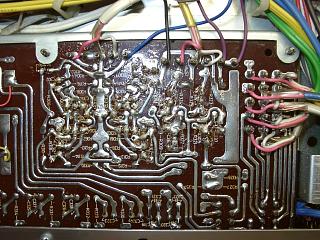

　パワー部（Ｌ）の部品交換。



















　半田の修正。

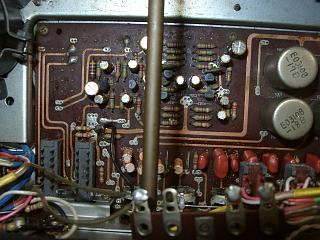

　パワー部（Ｒ）の部品交換。



















　半田の修正。

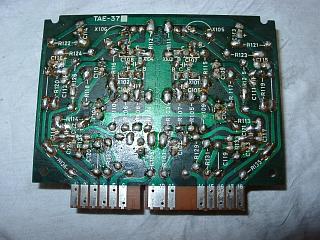

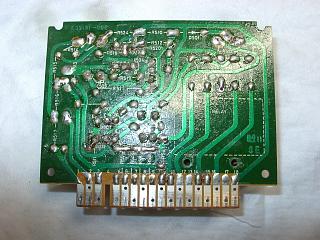

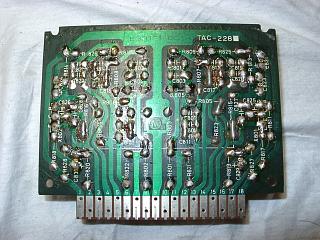

　ＥＱ基板の部品交換。



















　半田の修正。

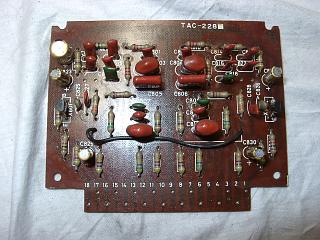

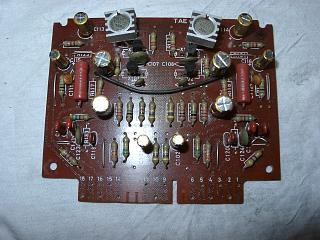

　フィルター基板の部品交換。



















　半田の修正。

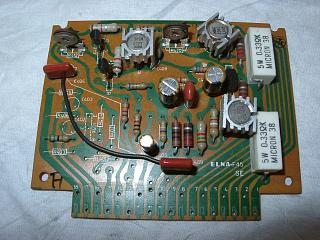

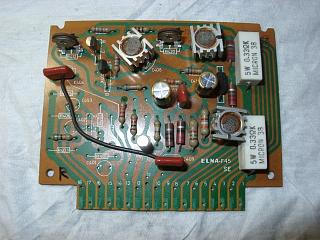

　ＳＥＡ基板の部品交換。



















　半田の修正。

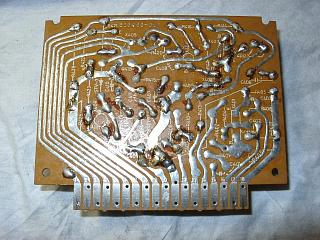

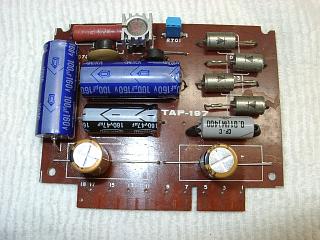

　電源基板の部品交換。



















　半田の修正。

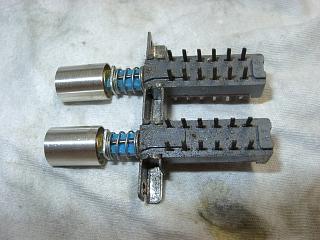

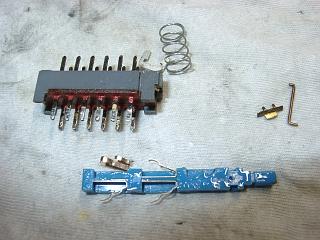

　ＳＷの分解清掃。

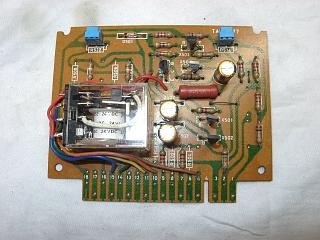

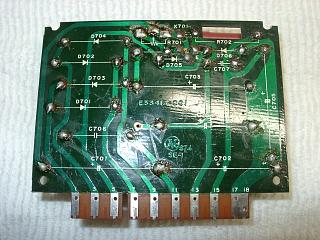

　プロテクション基板の部品交換。



















　半田の修正。



















　すべての部品交換が終了しました。

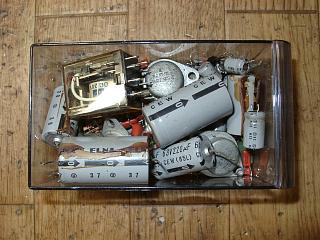

　交換部品です。

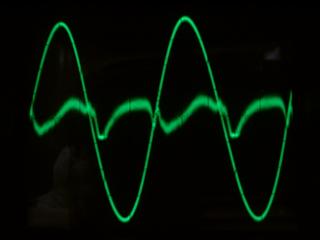

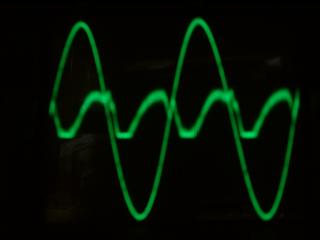

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

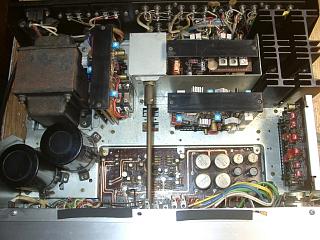

　エージング中。

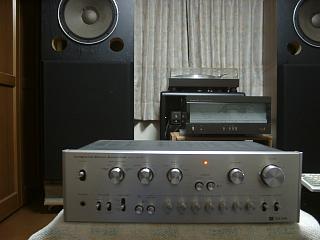

　試聴して完成です。

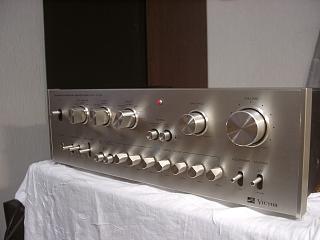

　修理完了です。
