故障内容
プロテクト解除せず。
原因
抵抗断線、コンデンサー劣化。
処置
オーバーホール作業。
修理期間
２／１８〜２／１９

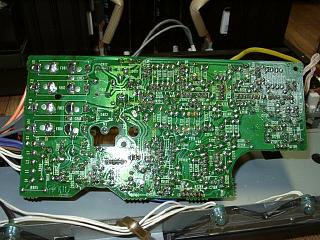

半田の全修正とコンデンサー、断線したヒューズ抵抗の交換。

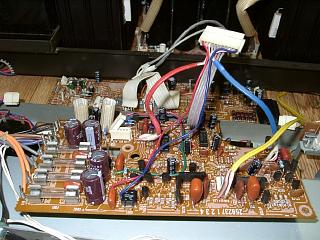

初段回路の修理完了。

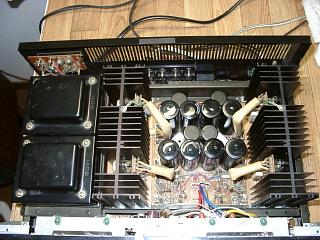

パワー段の状況。トランスよりの線を外した跡あり。

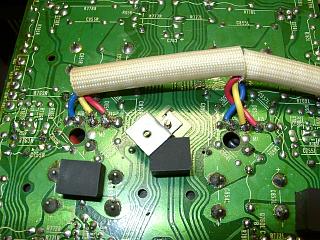

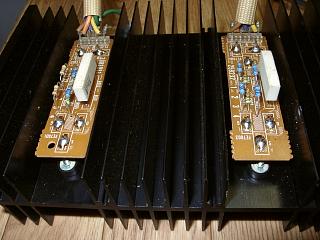

ＭＯＳ−ＦＥＴ基板のヒューズ抵抗交換。

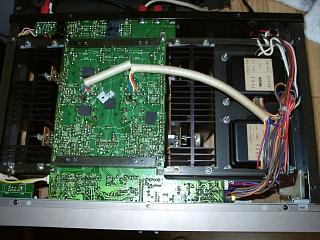

メイン基板のヒューズ抵抗、リレーの交換と半田の全修正。

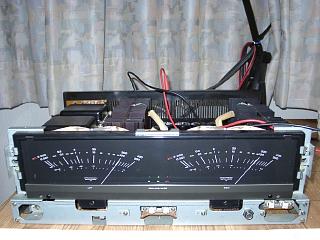

メーター照明交換で、部品交換のすべて終了。

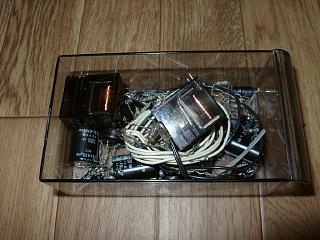

交換部品。
メーターの公正を実施します。

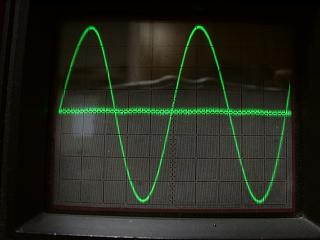

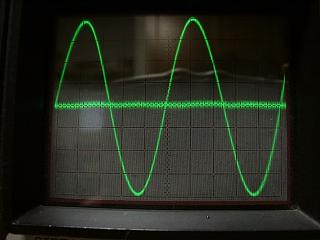

Ｒチャンネルの歪み波形。
Ｌチャンネルの歪み波形。

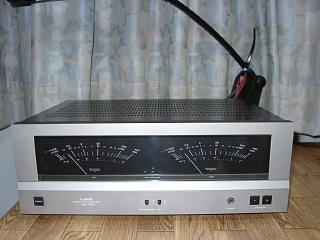

エージングして完成です。
