HA−7700 修理の様子

故障内容

 音出ない。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 12/20〜12/23

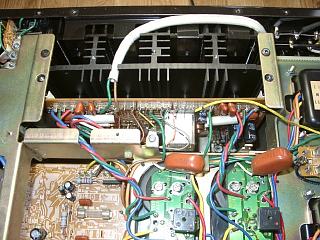

 ハーネスがラッピング処理なので、修理作業に多くの工数が掛かります。

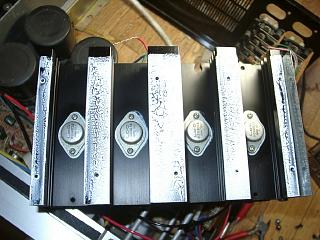

 パワーデバイスは、日立が誇るMOS−FETです。

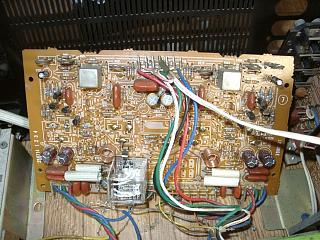

 パワー部の部品交換。

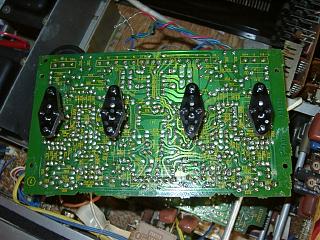

 半田の全修正。

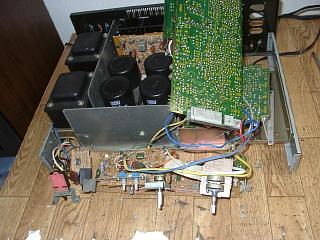

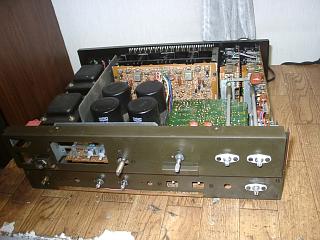

 プリ部の修理に入ります。

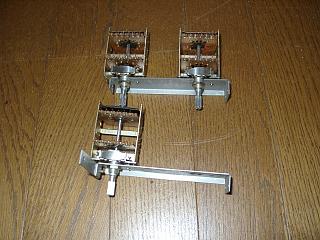

 SW、VR関係は、全て外してから洗浄処理します。

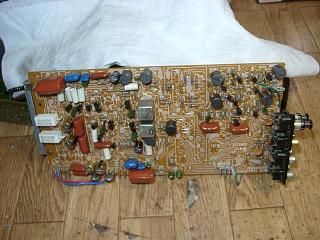

 EQ基板の部品交換。

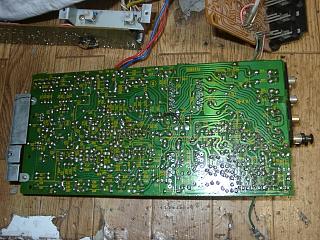

 半田の修正。

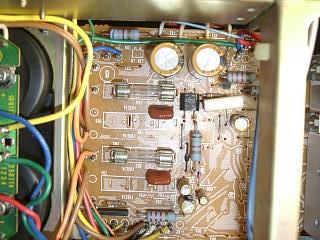

 電源・プロテクション基板の部品交換。

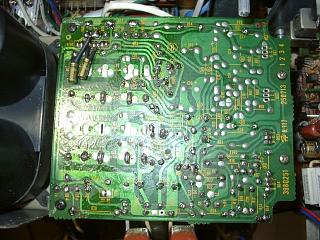

 半田の全修正。

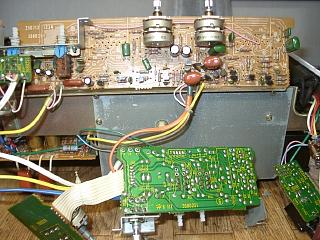

 TONE基板の部品交換と、洗浄の済んだVR取り付け。

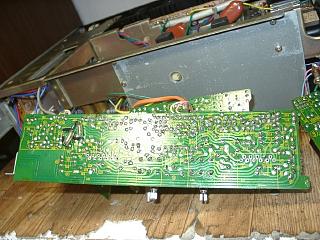

 半田の全修正。

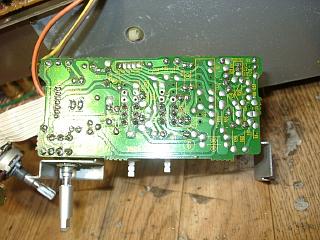

 バランス基板の半田修正と、洗浄の済んだVR、SW取り付け。

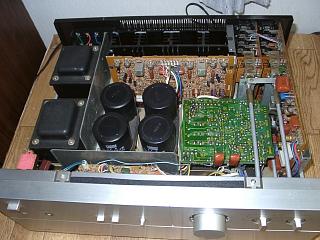

 すべての部品交換が終了しました。

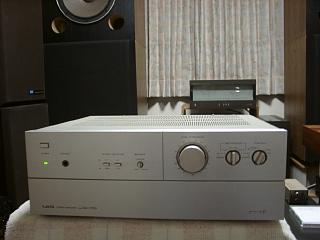

 クリーニングの済んだフロントパネルとツマミ取り付け完成です。

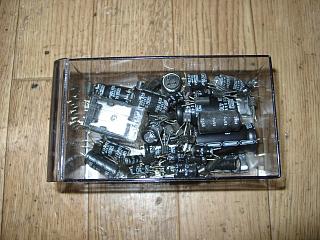

 交換部品です。

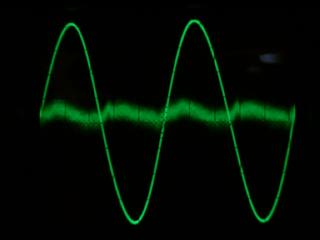

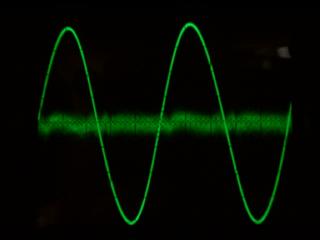

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。



















 エージング中。



















 試聴中。初期MOS独特の繊細な音質です。

 初期MOSは、非常に使いにくい素子でしたが、上手に使いこなせば
非常に優れた音質のアンプに仕上がります。

 HA−7700も自社製品と相まって、MOSの特徴を生かした優れた
製品です。

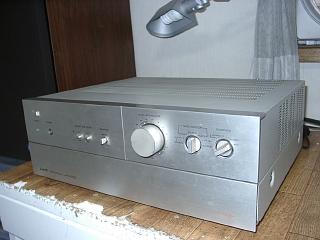

 修理完了です。
