Accuphase　E-303　Ｎｏ．３　修理の様子

故障内容

　歪み多い

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　１２／１０〜１２／１８

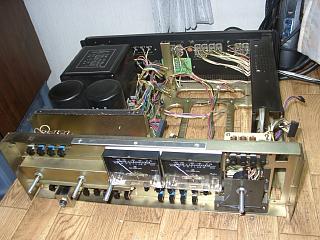

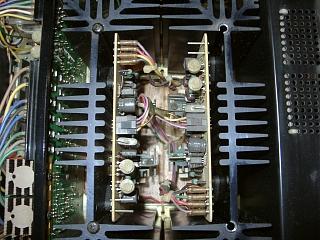

　内部はやはり劣化が進んでいます。

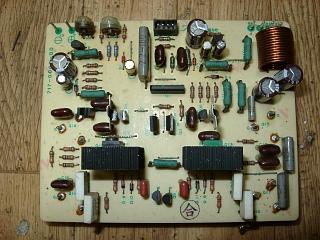

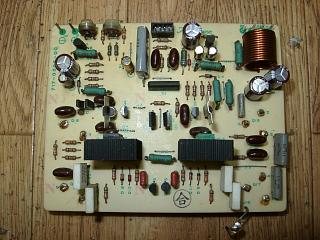

　パワー段（Ｒ）の部品交換。

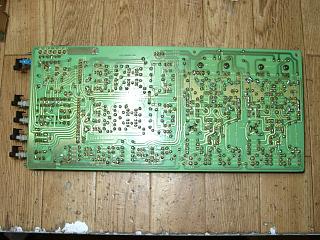

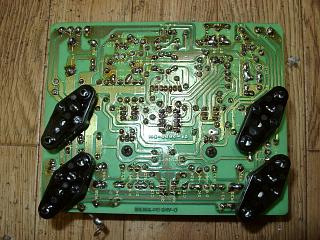

　半田を綺麗に修正します。



















　パワー段（Ｌ）の部品交換。

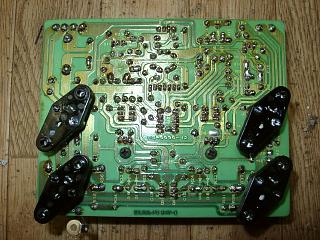

　半田の修正。

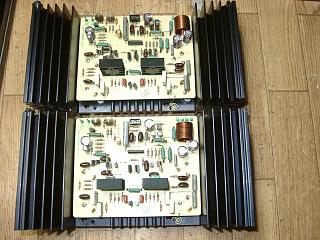

　パワー段の修理完了。

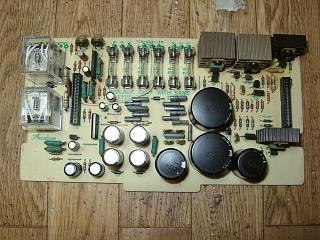

　電源・プロテクション基板の部品交換。



















　半田の修正。

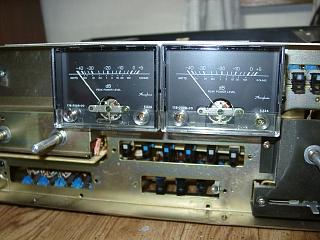

　メーター内部の清掃とメカニカル０点調整。

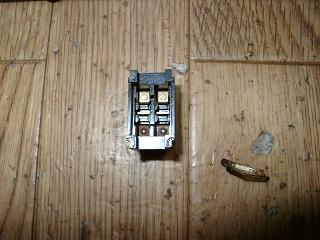

　ＶＲ・ＳＷ関係はすべて接点洗浄処理します。

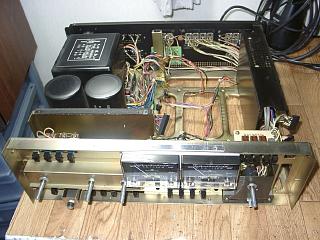

　内部はやはり真っ黒です。

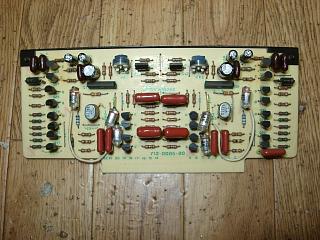

　フラットアンプの部品交換。

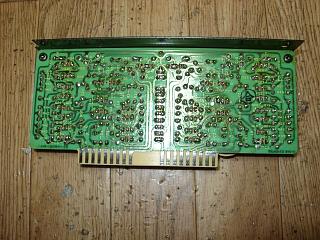

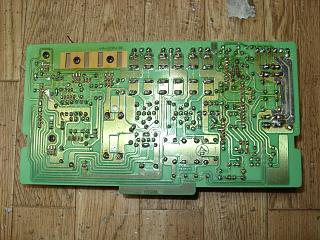

　半田の修正。

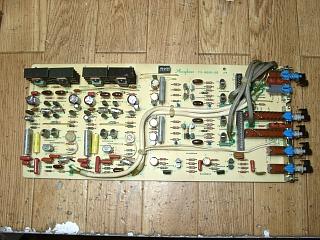

　イコライザー基板の部品交換。



















　半田の修正。

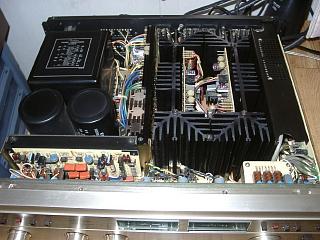

　後は修理の済んだ基板を取付けていきます。



















　基板とユニット取付け、クリーニングの済んだフロントパネルとツマミ
取付け。

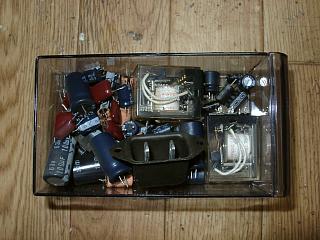

　交換部品です。

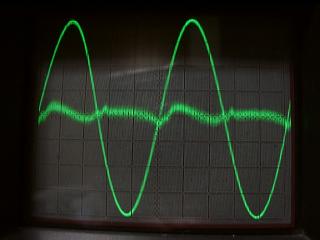

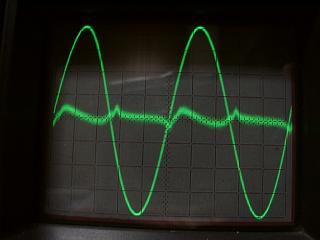

　歪みの測定です。ＭＯＳアンプとしては非常に低歪み。



















　Ｌチャンネルです。

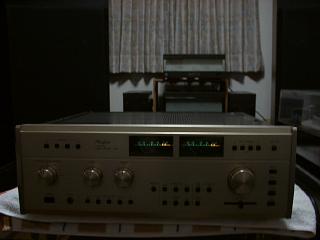

　試聴して完成です。

















　
