ＹＡＭＡＨＡ　プリメインアンプ　ＣＡ−２０００　Ｎｏ，２１　修理の様子

故障内容

　接点歪み多い。Ｌ側メーター不調。

原因

　部品劣化、接点接触不良。メーターモジュール破損。

処置

　オーバーホール修理。

修理期間

　２０２０年７月１４日〜２４日

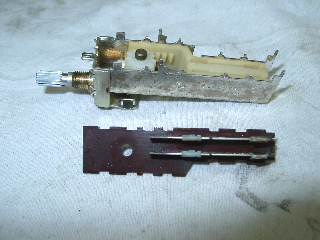

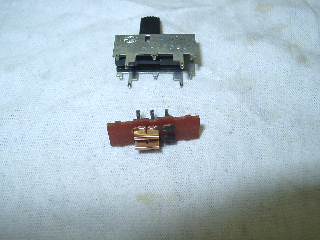

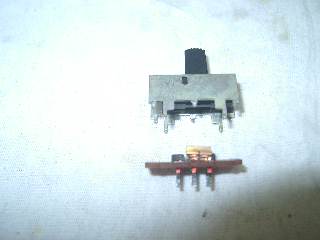

　スライドスイッチの分解修理。

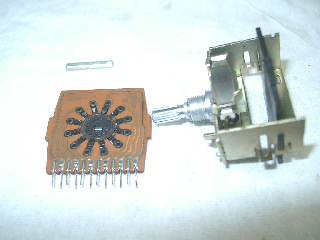

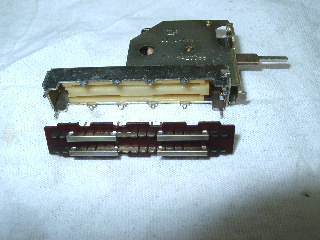

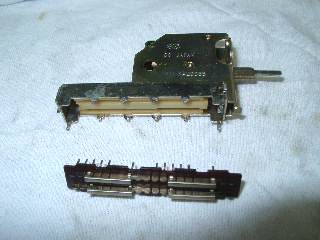

　INPUTセレクタースイッチの分解修理。

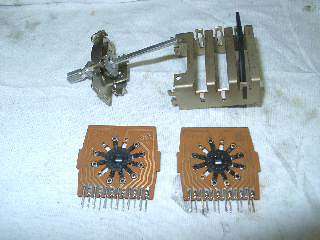

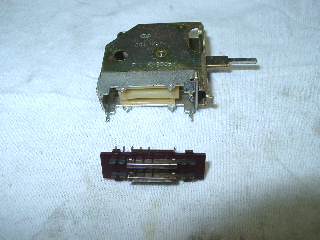

　RECセレクタースイッチの分解修理。

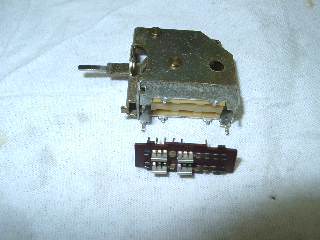

　PHONOセレクタースイッチの分解修理。

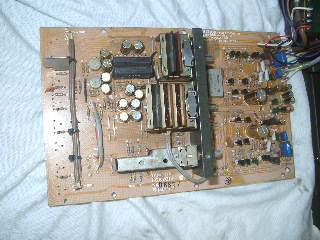

　ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。

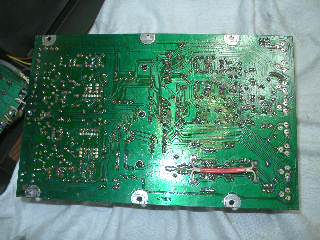

　半田の修正。

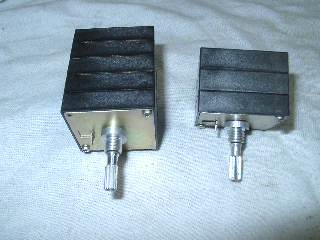

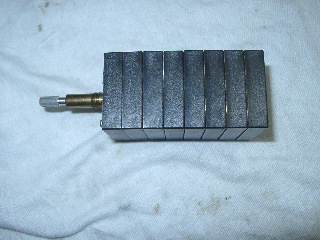

　メインボリュームの洗浄修理。



















　トグルスイッチの分解修理。



























































　トーンボリュームの洗浄修理。

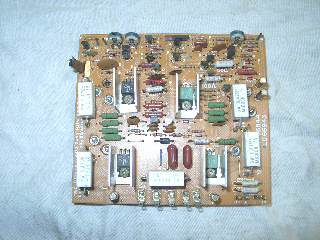

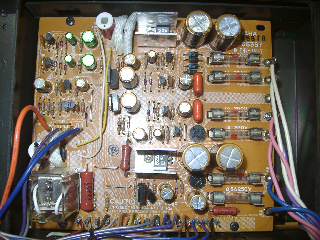

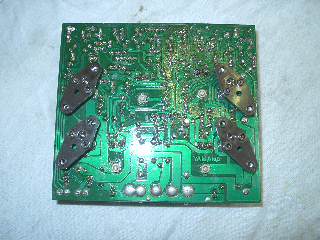

　パワー部（Ｒ）の部品交換。

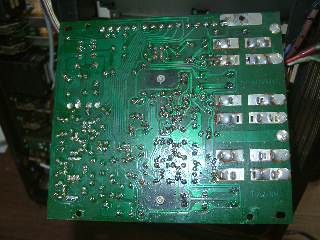

　半田の修正。

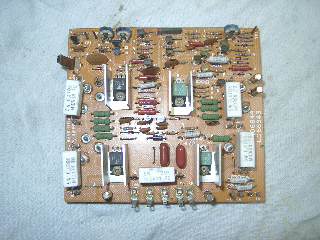

　パワー部（Ｌ）の部品交換。

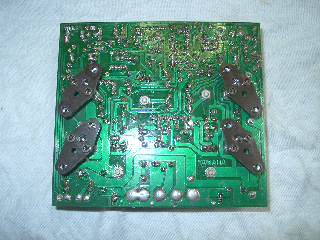

　半田の修正。

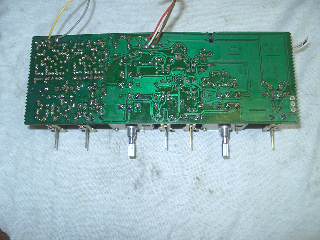

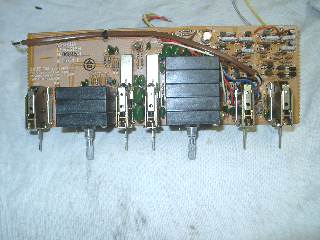

　トーン基板の部品交換と、修理の終了したスイッチ、ボリューム取付け。



















　半田の修正。

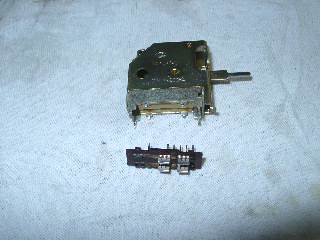

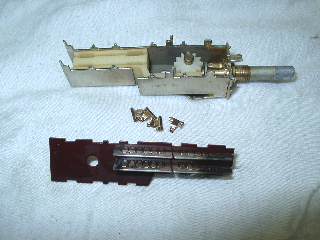

　モードスイッチの分解修理。

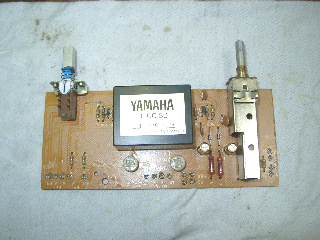

　メーター基板の部品交換と、修理の終了したスイッチ取付け。

　メーターモジュールはエポキシが深層部まで達していて分解修理
出来ないので、予備品と交換。
















　半田の修正。



















　電源基板の部品交換。



















　半田の修正。

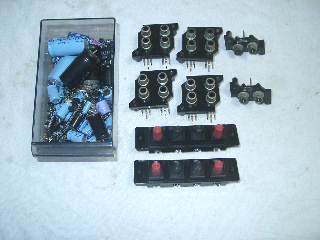

　交換部品です。



















　歪みの測定です。

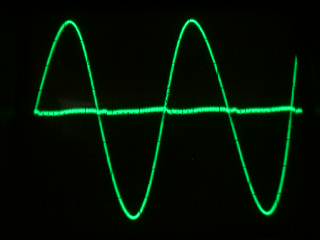

　Ｒチャンネルです。

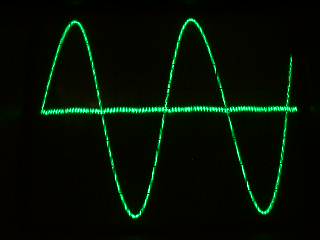

　Ｌチャンネルです。












　試聴して修理完了です。
