YAMAHA プリメインアンプ CA−2000 No,17 修理の様子

故障内容

 音出ない。ノイズ、歪み多い。

原因


 VR破損、部品劣化。

処置

 オーバーホール修理。

修理期間

 平成28年4月23日〜平成28年5月6日

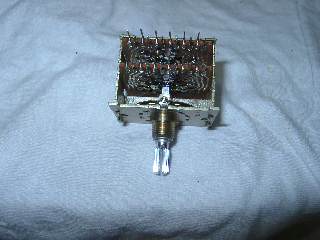

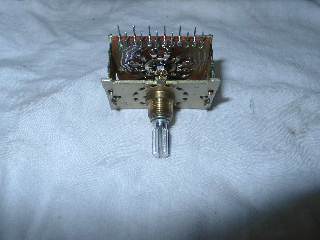

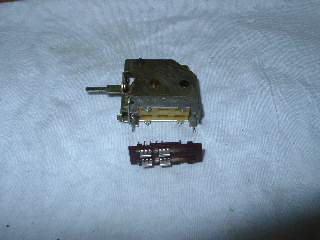

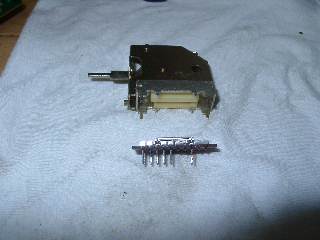

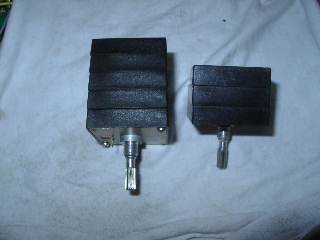

 セレクター分解修理します。

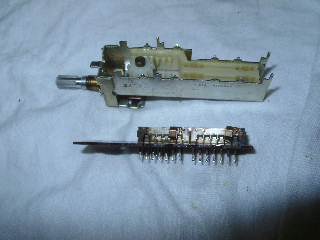

 PHONOセレクターSWの分解修理。

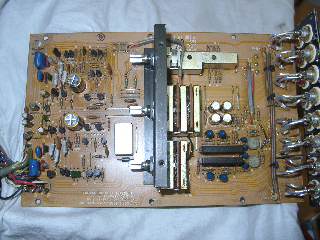

 PHONO基板の部品交換と、修理の済んだSW取付け。

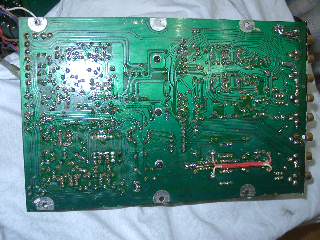

 半田の修正。

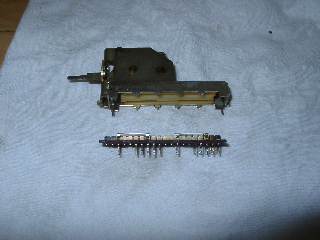

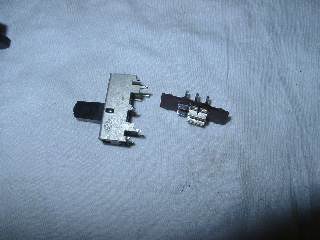

 スライドSWも分解修理します。

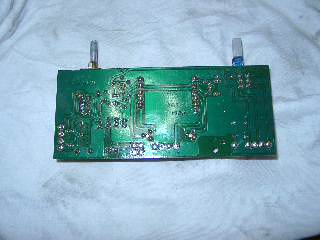

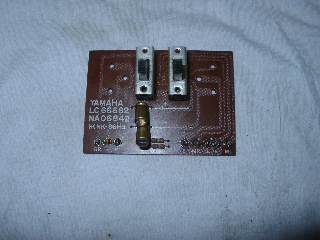

 端子基板の部品交換と、修理の済んだSW取付け。

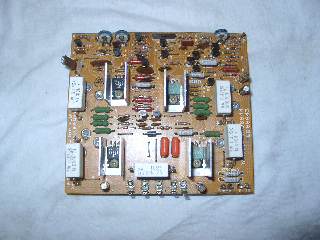

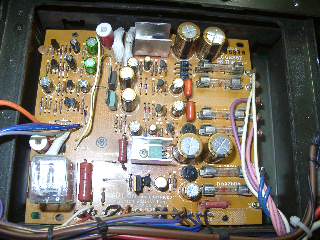

 パワー部(R)の部品交換。

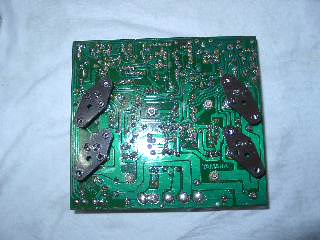

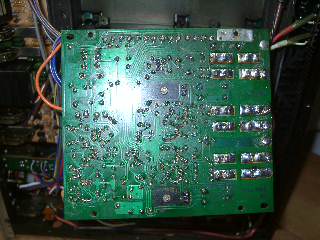

 半田の修正。

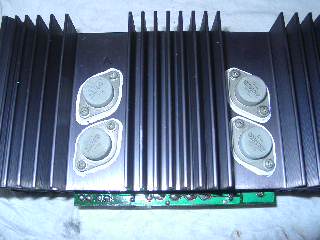

 シリコングリスは乾燥していますので、新しく塗布します。

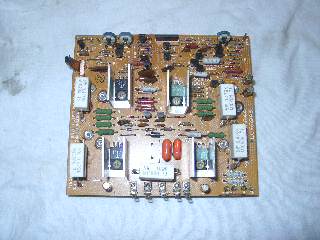

 パワー部(L)の部品交換。



















 半田の修正。

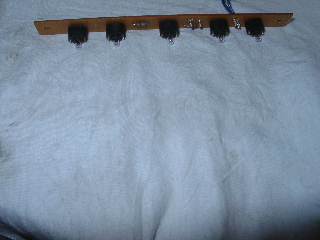

 トグルSWもすべて分解修理します。



























































 トーンVRは洗浄処理します。

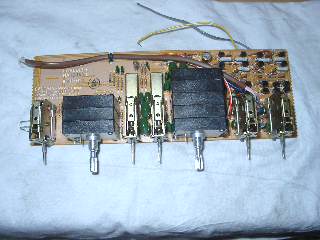

 トーン基板の部品交換と、修理の済んだSW、VR取付け。

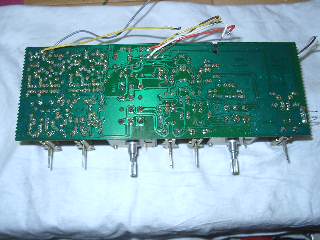

 半田の修正。

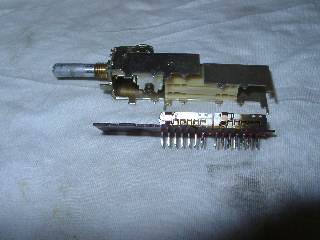

 モードSWの分解修理。

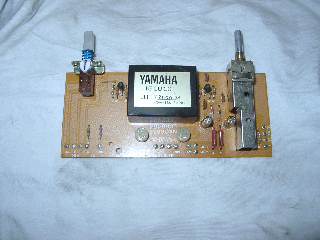

 メーター駆動基板の部品交換と、修理の済んだSW取付け。



















 半田の修正。



















 メーター照明ランプの交換。



















 電源基板の部品交換。



















 半田の修正。

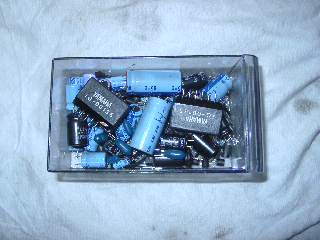

 交換部品です。

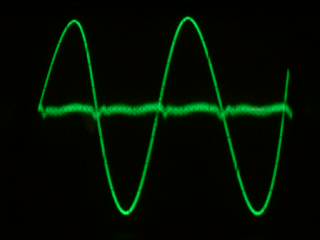

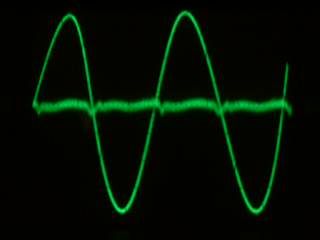

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

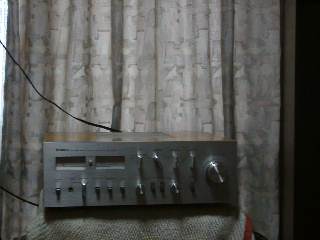

 試聴して完成です。


















 修理完了です。
