故障内容
ボリューム、ＳＷのガリ、電源ＳＷ不良。
原因
コンデンサー、ＴＲ劣化。
処置
オーバーホール修理。
修理期間
５／２０〜６／３

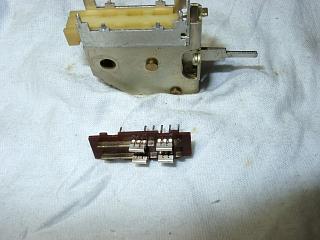

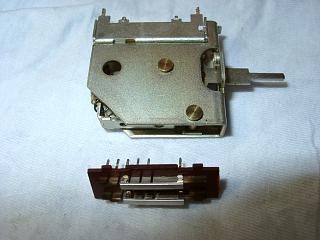

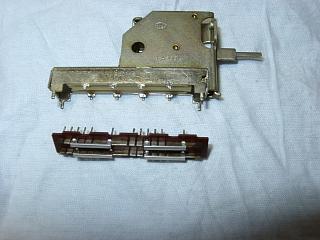

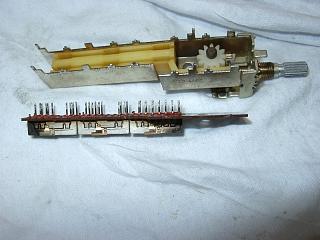

ＳＷ関係はすべて分解清掃します。

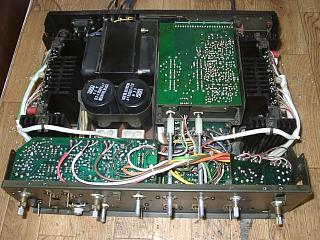

内部はかなりの汚れです。

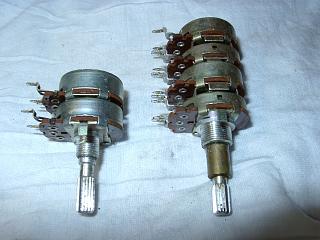

ＶＲは取り外してから洗浄処理します。

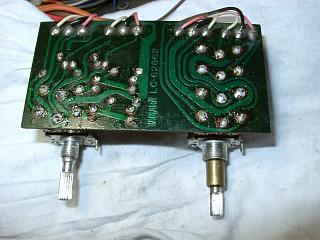

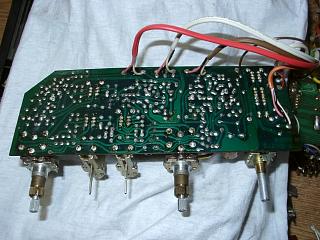

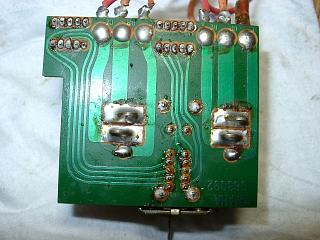

修理の済んだＶＲ取り付けと、半田の全修正。

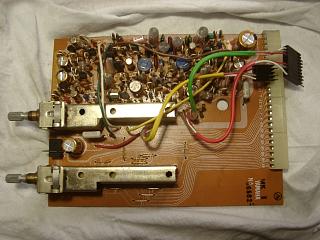

フィルター基板の部品交換と、修理の済んだＳＷ取り付け。

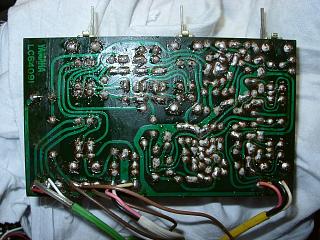

半田の全修正。

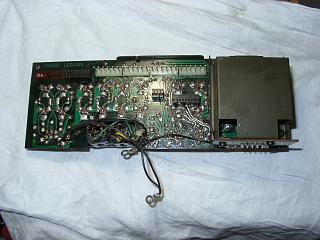

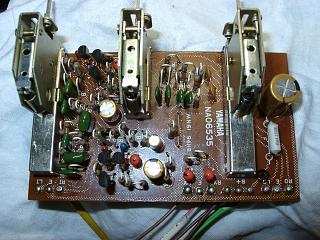

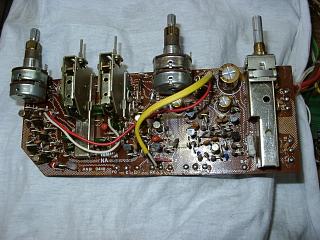

トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。
半田の全修正。

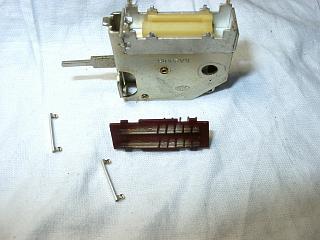

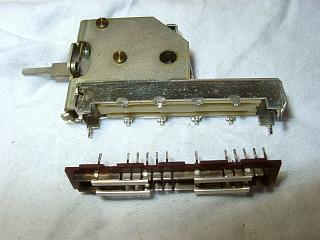

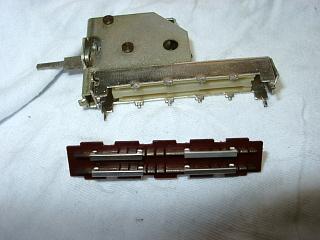

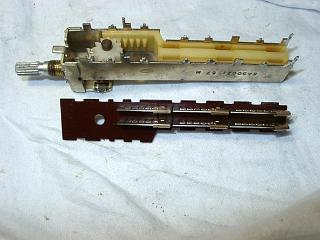

セレクターＳＷの分解清掃。

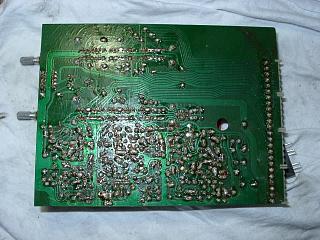

ＰＨＯＮＯイコライザー基板の部品交換と、修理の済んだＳＷ取り付け。
半田の全修正。

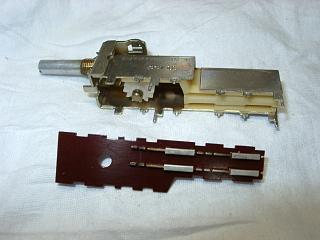

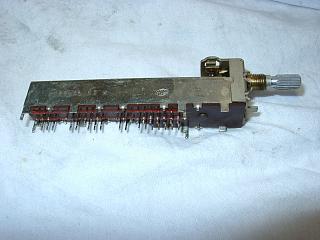

オペレーションＳＷの分解清掃。
半田の全修正。

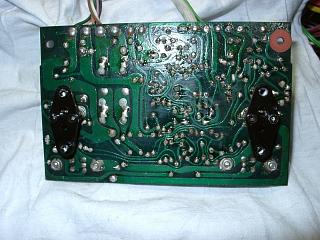

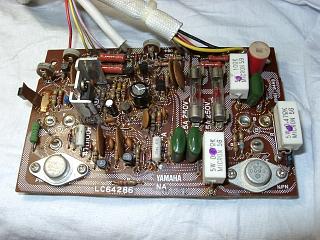

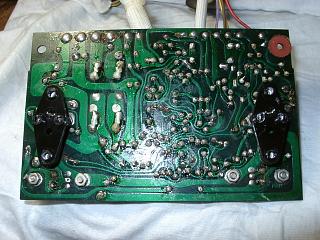

パワー部（Ｒ）の部品交換。
半田の全修正。
パワー部（Ｌ）の部品交換。
半田の全修正。

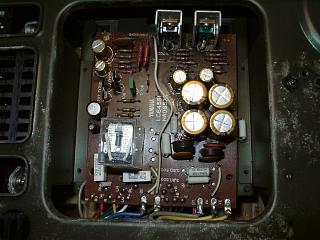

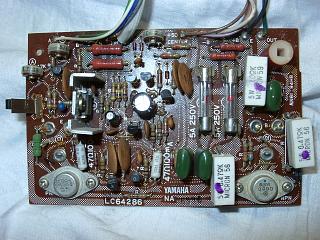

電源・プロテクション基板の部品交換。

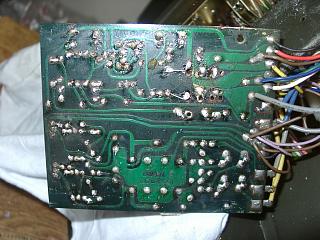

半田の全修正。リレー部は過去の修理でパターン破損させている為
修正。

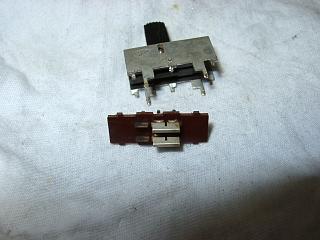

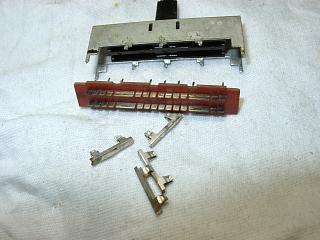

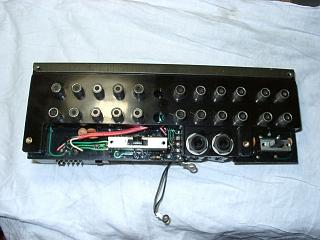

ＰＨＯＮＯセレクターＳＷの分解清掃。
カップリングＳＷの分解清掃。
修理の済んだＳＷ取り付け。
半田の修正。
すべての部品交換が終了しました。

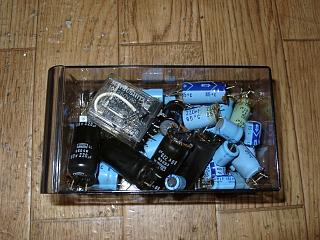

交換部品です。

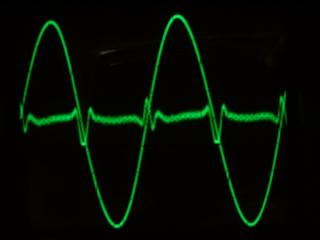

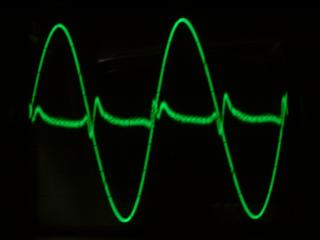

歪みの測定です。
Ｒチャンネルです。高精度歪み計ですので歪みが多い様に見えますが
実測０．０１％程度ですので、問題ありません。
Ｌチャンネルです。
エージング開始。
試聴して完成です。

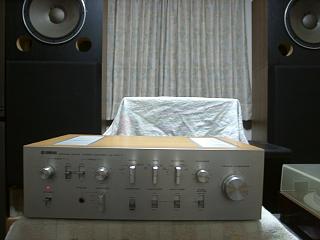

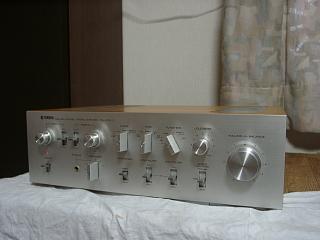

修理完了です。
