故障内容
VRのガリ、左右レベル不良。
原因
ＶＲ接触不良、リレー接触不良。
処置
オーバーホール作業
修理期間
３／８〜３／２２

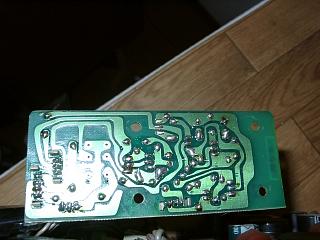

プロテクション基板の修理。半田修正とコンデンサー交換。
ファンクション基板よりリレー取り外し。リレーは市場に無いタイプなので
今回は接点洗浄処理します。
半田の全修正とゴールドキャパシターの交換。古いキャパシターは
液漏れして半田の取り外しが危険（半田が大音響と共に炸裂します。）
な為、ジャンパーで新しいキャパシタ取付け。
（古いキャパシターは足切除して除去。）
＊本当に危険です。
洗浄の済んだリレーを取付け。

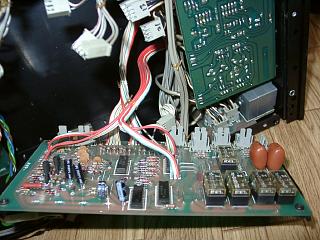

ファンクション基板の修理完了。

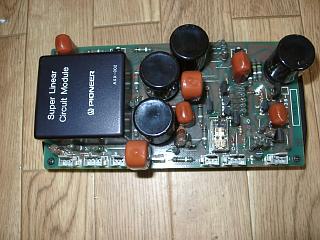

Ｒ側フラットアンプ基板の修理。リレー外し洗浄します。

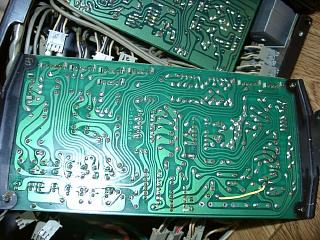

半田はすべて修正。
Ｌ側も同様に実施。

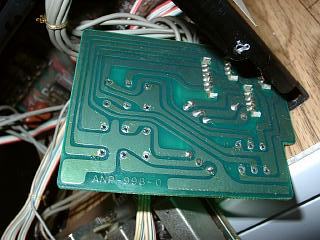

半田もすべて修正。

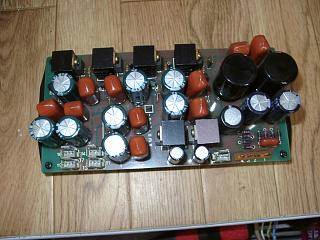

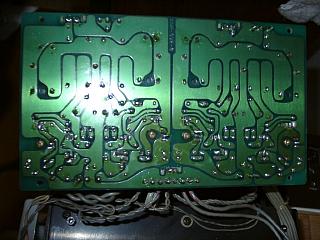

電源基板の修理に入ります。
ニチコンのオーディオ用ファインゴールドコンデンサーへ交換。
半田もすべて修正。

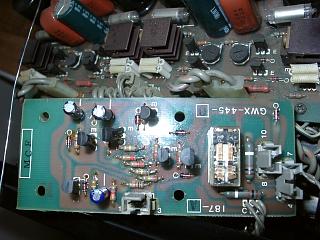

プロテクション基板のコンデンサー交換とリレー洗浄し取付け。
高圧電源回路の修理です。こちらもファインゴールドコンデンサーへ
交換します。
半田もすべて修正。

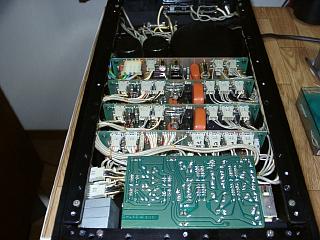

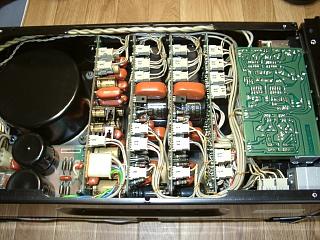

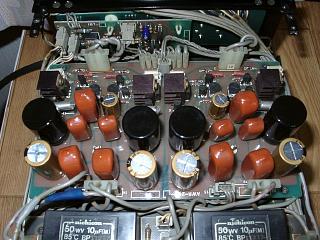

修理の済んだモジュールを搭載します。

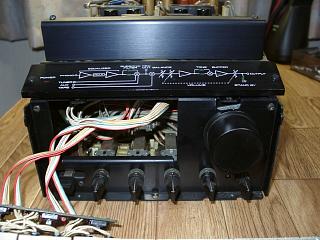

フロントパネルを外し、インジケーター、ＶＲ、ＳＷのメンテナンス。
基板からメインボリュームとバランスボリュームを外します。

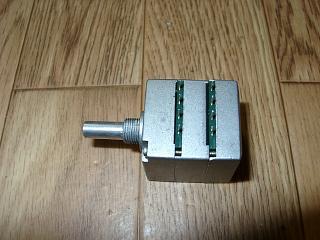

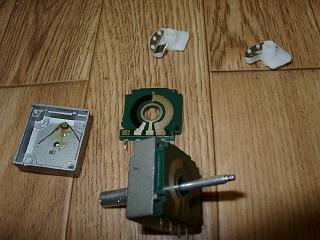

バランスボリュームは分解出来る高級品なので、分解クリーニング。
組み上げ。

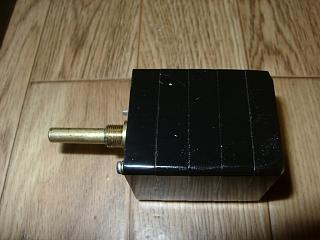

メインボリュームは大型４連の高級品。

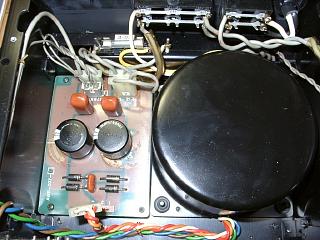

電源のコンデンサーも液漏れしている為、交換。

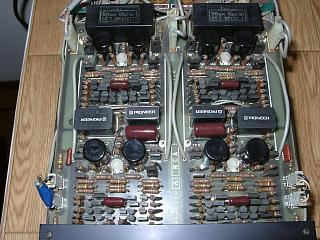

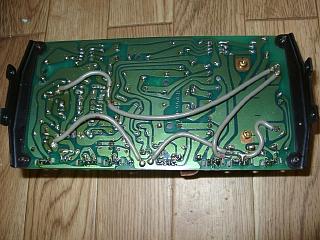

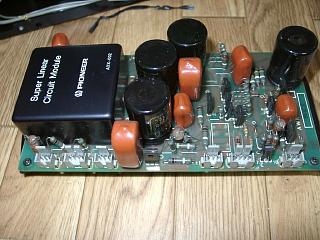

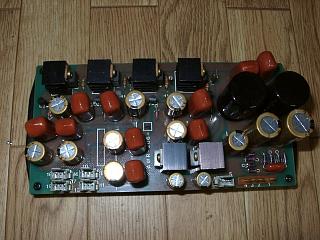

イコライザー基板です。こちらはディスクリート構成。

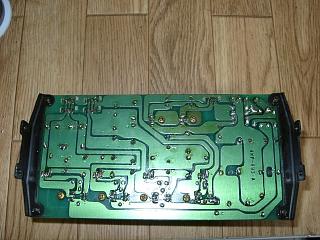

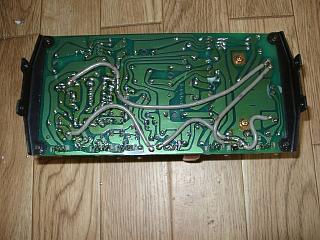

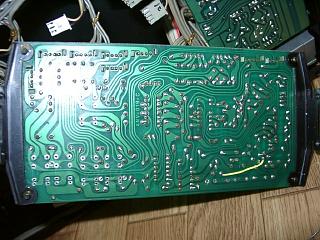

底面より。

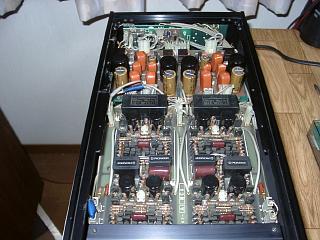

部品交換が終了しました。

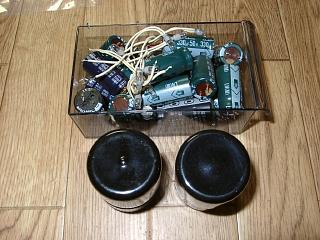

交換部品です。

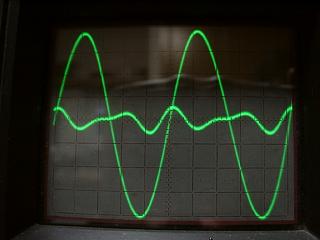

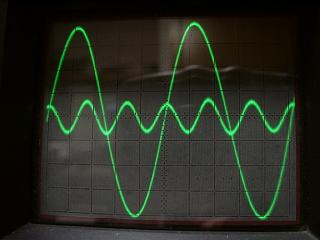

Ｒチャンネルの歪み波形です。
Ｌチャンネルです。無帰還アンプとしては優秀です。
無帰還アンプの音質はやはり最高ですね。無帰還アンプとしては
Ｓ／Ｎも良い様です。

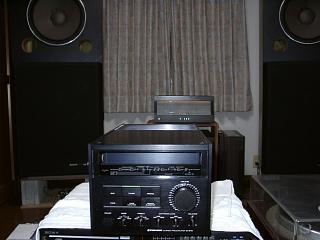

修理完了です。
