故障内容
左右バランス不良。LOUD、バランス、MODE-SWガリ。
原因
コンデンサー、SW、ＶＲ関係の劣化。
処置
オーバーホール作業。
修理期間
３／３０〜４／７

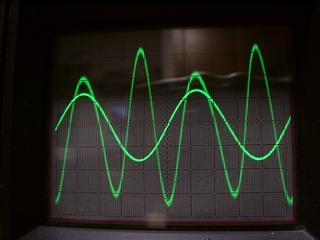

Ｒチャンネルの歪み波形です。大きく歪み、レベルも低い状況。
Ｌチャンネルは低歪みで正常の様です。

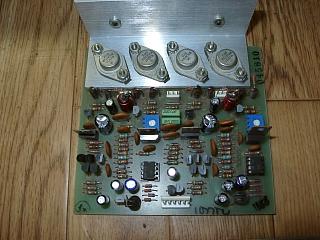

モニターアンプ基板の修理。
コンデンサーの交換。
半田の全修正。

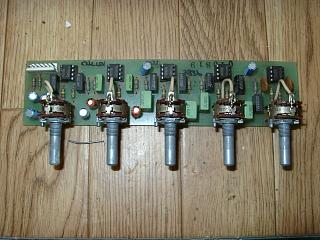

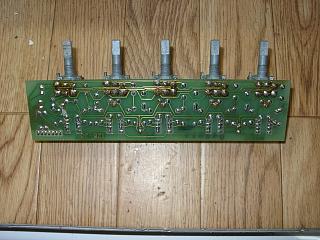

イコライザー基板です。
コンデンサー全交換。
半田の修正。

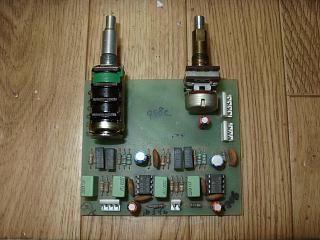

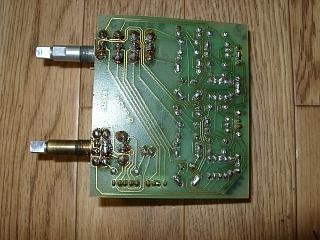

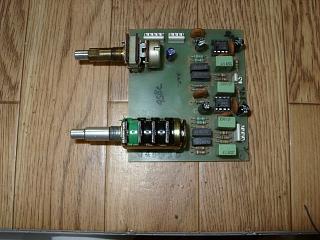

ラウドネス基板の修理。
コンデンサー、ＯＰアンプの交換。
半田も綺麗に修正。

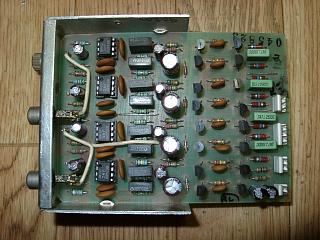

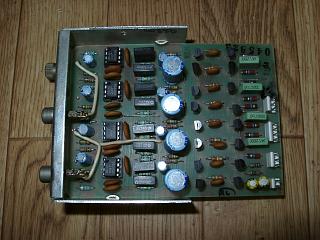

ＰＨＯＮＯ基板の修理。
コンデンサー、ＯＰアンプの交換。
半田の修正。

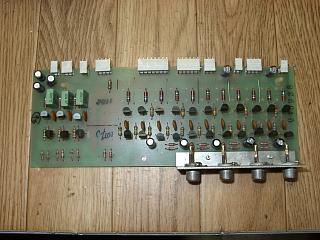

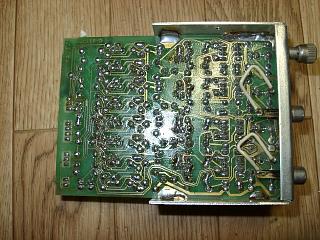

入力ＳＷ基板の修理。Ｃ３３はＦＥＴを使用したアナログＳＷ採用。
経年変化による接触不良等は発生しません。
コンデンサー交換と半田の修正。

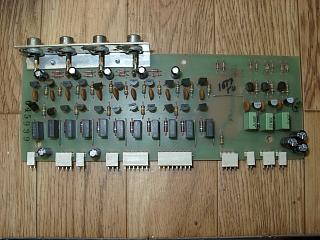

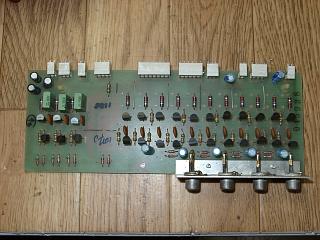

Ｒチャンネルの基板です。
コンデンサー交換と半田の修正。

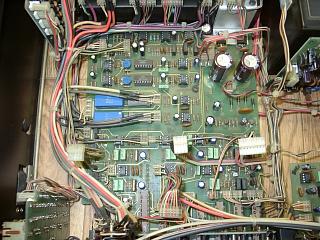

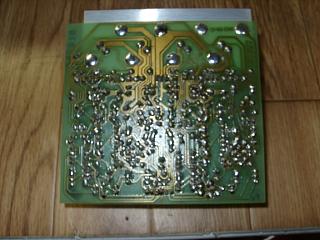

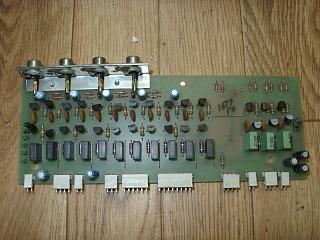

メイン基板のコンデンサー交換とＯＰアンプ交換。

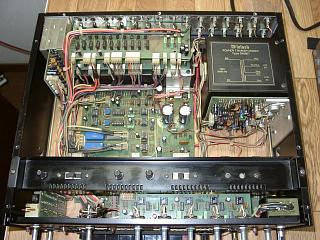

部品交換が終了しました。
クリーニングの終了したパネルを取付けます。

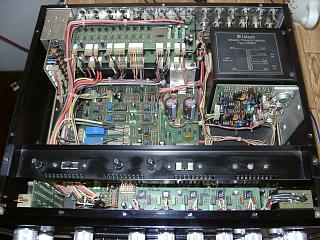

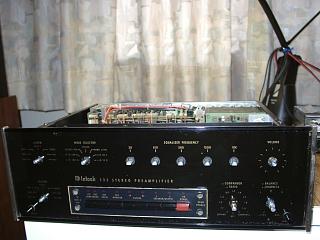

組み立てが完了しました。

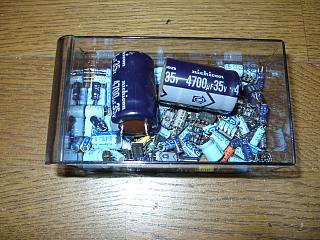

交換部品です。

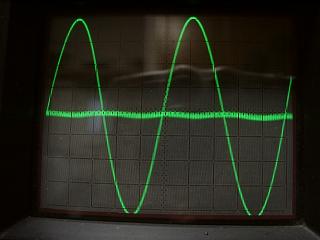

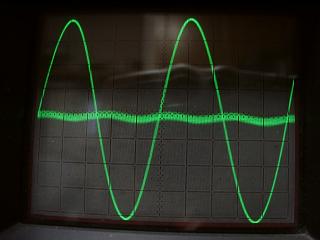

測定に入ります。Ｒチャンネルの歪みも綺麗に取れました。レベルも
正常です。

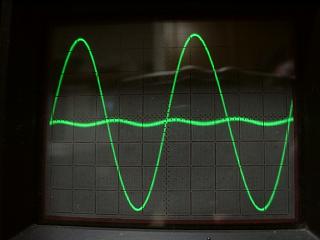

Ｌチャンネルです。綺麗です。

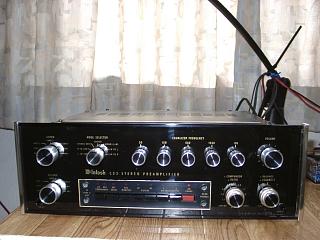

完成しました。
ＭＣ−２２５５とペアで試聴して完了です。
