キャンタイプのトランジスターを最新のモールド型へ交換します。
ヒートシンクを加工して取り付け。

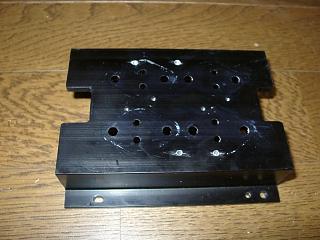

加工したヒートシンク

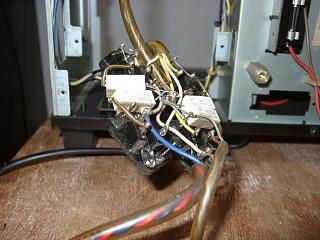

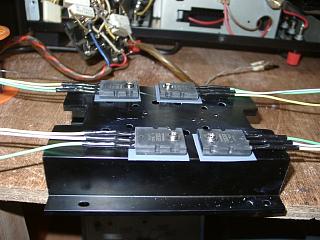

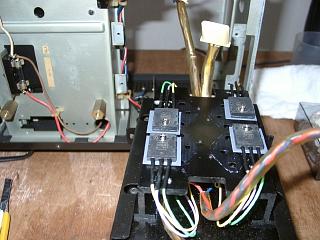

加工中のパワー段
コンデンサーは液漏れもなく程度良好です。

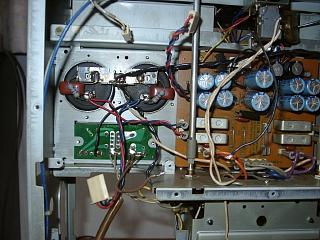

Ｌチャンネル側も加工中。

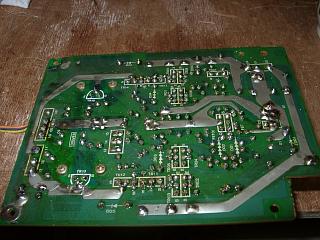

基板の半田は、すべてやり直し。

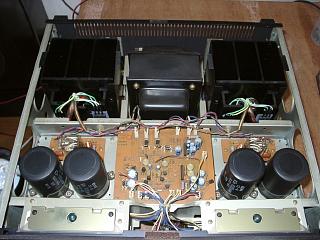

加工と部品交換終了です。

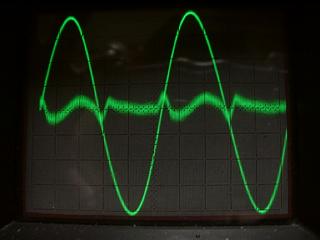

Ｒ側の歪み波形。スイッチング歪みが発生していますが
対策以前のモデルなので仕方ありません。
この年式では、かなりよい特性です。

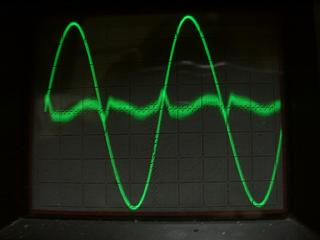

Ｌ側の歪み波形。こちらも問題ありません。

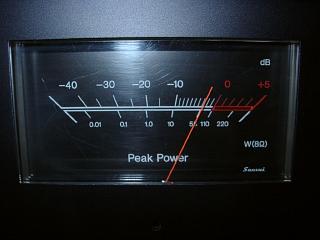

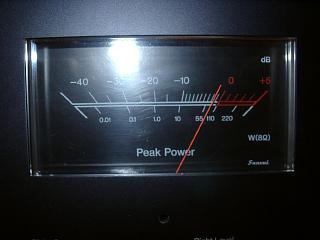

Ｒ側のメーター補正です。１１０Ｗで控えめの表示。
ピーク表示共に１１０Ｗになる様、調整。

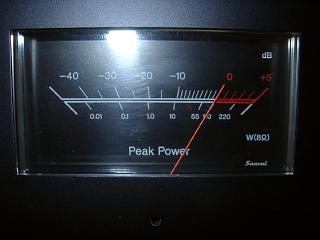

Ｌ側も控えめの表示です。

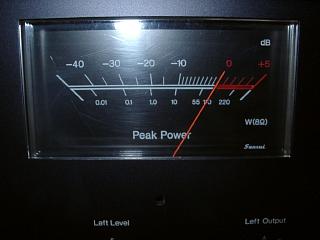

１１０Ｗに調整。
正弦波を入れてしばらくエージングします。

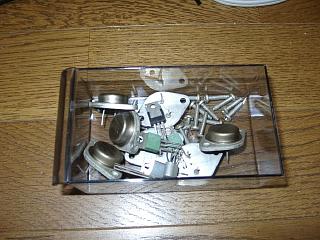

交換したパーツ群
試聴に入ります。ダイヤモンド差動回路のハイスピードサウンドは
久しぶりに聴く気がします。
以前，ＡＵ−Ｄシリーズで聴いた音に近い感じです。

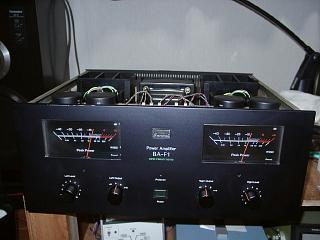

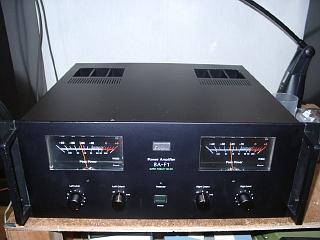

修理完了
