故障内容
音途切れ、歪み。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２４年２月４日〜７日

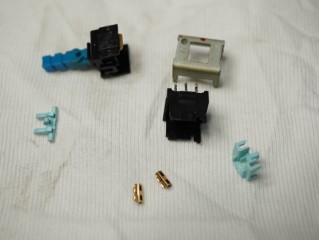

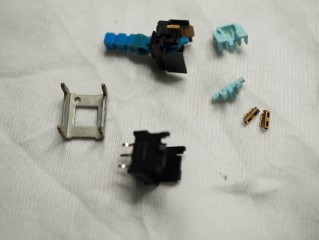

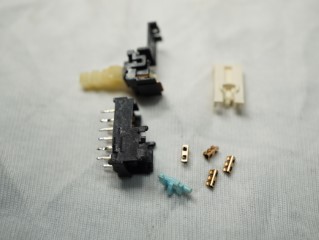

TONE-ＢＹＰＡＳＳスイッチの分解修理。

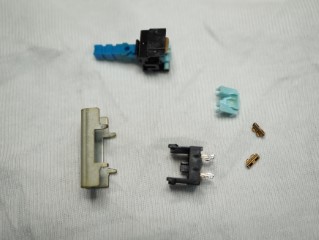

ＳＵＢＳＯＮＩＣスイッチの分解修理。
ＭＯＤＥスイッチの分解修理。
ＰＨＯＮＯセレクタースイッチの分解修理。
ＲＥＣセレクタースイッチの分解修理。

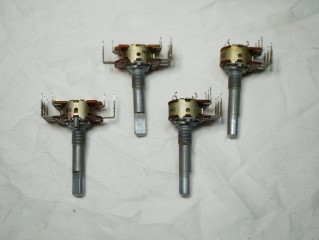

ＴＯＮＥ・バランスボリュームの洗浄修理。

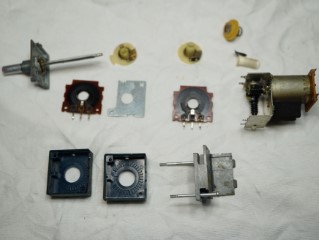

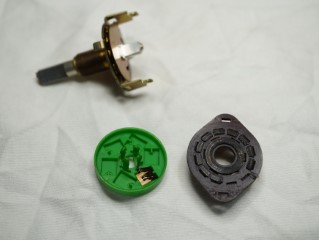

メインボリュームの分解修理。

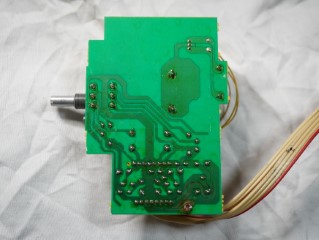

修理の終了したメインボリューム取付けと、半田の修正。
修理の終了したスイッチ・ボリューム取付けと、半田の修正。
修理の終了したＲＥＣセレクタースイッチ取付けと、半田の修正。

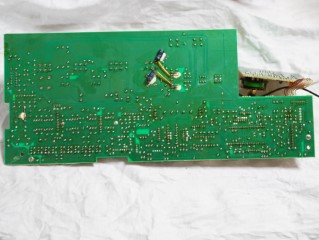

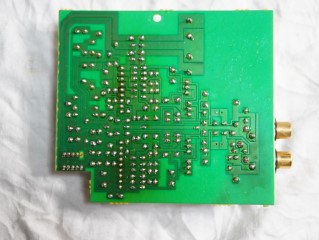

ＰＨＯＮＯ基板（ＭＭ）の半田修正。

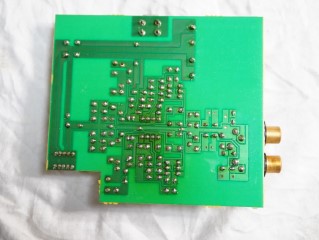

ＰＨＯＮＯ基板（ＭＣ）の半田修正。
セレクター基板の半田修正。
セレクターロジック基板の半田修正。

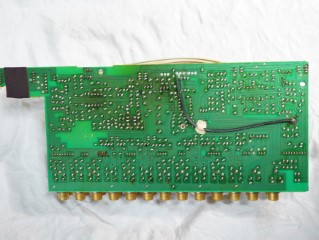

入力基板の半田修正。

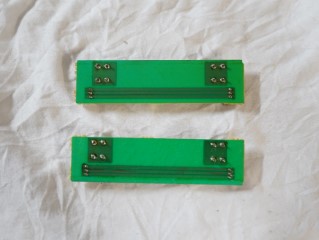

バス基板の半田修正。

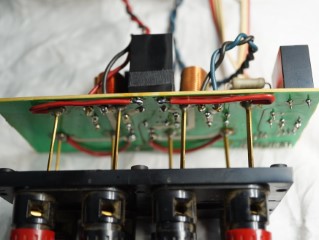

スピーカー端子基板の半田修正。

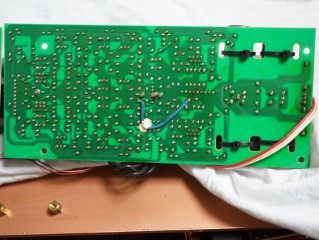

電源基板の半田修正。

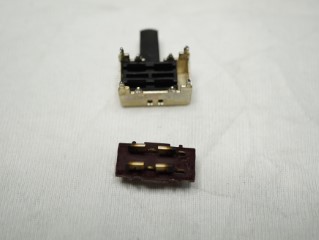

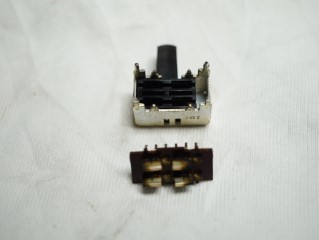

スライドスイッチの分解修理。
修理の終了したスライドスイッチ取付けと、半田の修正。
ＤＩＧＩＴＡＬ基板の半田修正。

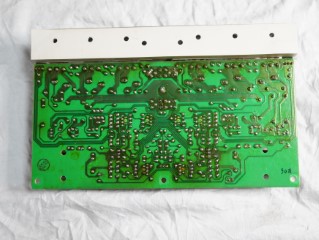

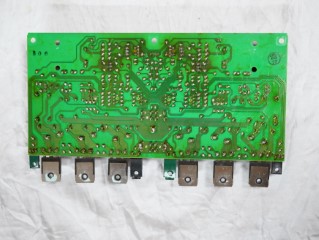

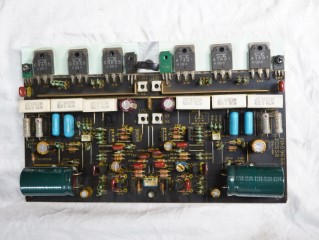

パワー部（Ｒ）の部品交換。
半田の修正。

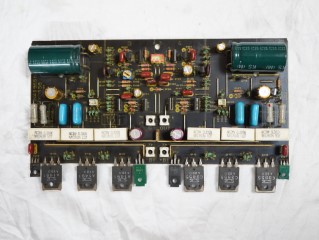

パワー部（Ｌ）の部品交換。
半田の修正。
歪みの測定です。

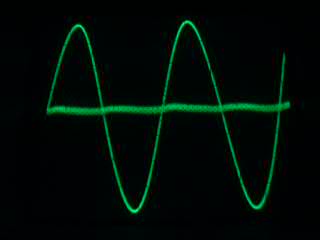

Ｒチャンネルです。

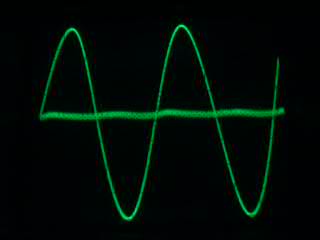

Ｌチャンネルです。

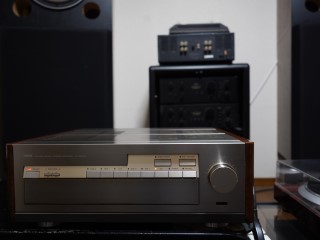

試聴して完成です。
修理完了です。
