AU-X11修理の様子

故障内容


電源入らず。

原因


 電源回路の不良、コンデンサー劣化他。

処置

 オーバーホール作業。

修理期間

 2/4〜2/14

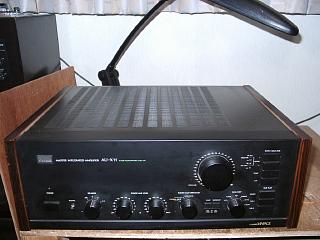

 外観が非常に綺麗です。大切に使用されています。

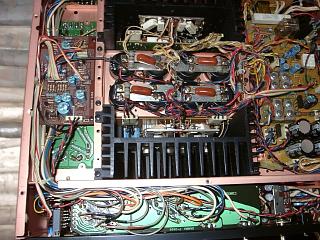

 AU−Xシリーズの優れたPHONO回路。

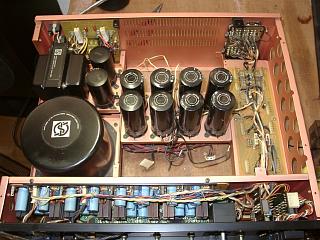

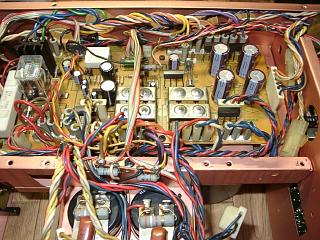

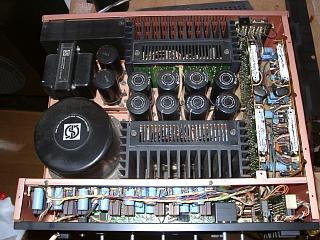

 強力電源回路を搭載。プリ及びプリドライバーには専用のトランスを搭載。



















 ブロックコンデンサーは、太い電源バスで接続されています。

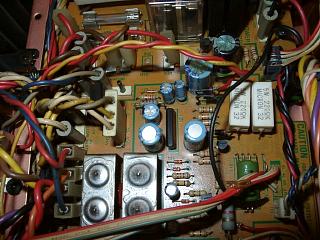

 電源回路はラッシュカレント防止回路が挿入されています。

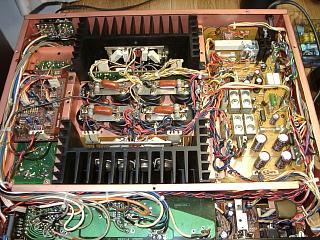

 部品交換のため、各ブロックの分解中。

 メンテナンスが非常に行い易いのも、SANSUIの特徴です。
 故障しても、修理して末永く使用して頂きたいとの気持ちが込められて
いる様ですね。とても優れた設計です。

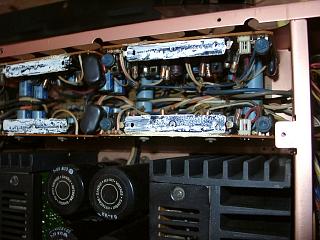

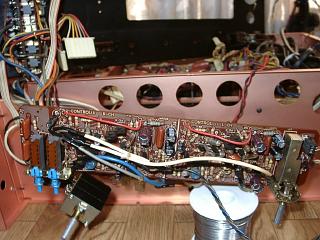

 ファンクション回路のコンデンサー交換。

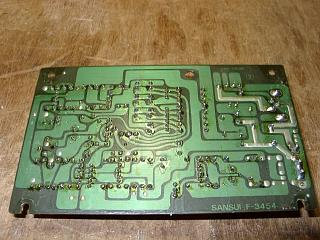

 半田もすべて修正。

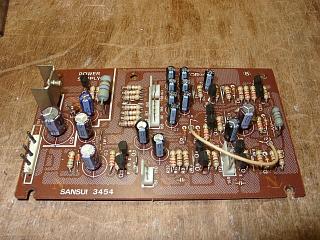

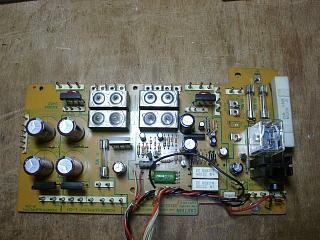

 電源制御部もすべてコンデンサー交換。リレー交換。

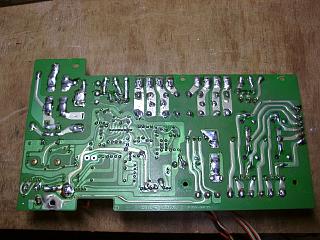

 半田もすべて修正。



















 Phono関係の安定化電源回路コンデンサー交換。



















 半田もすべて修正します。

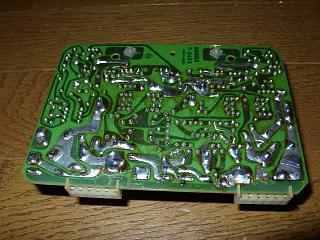

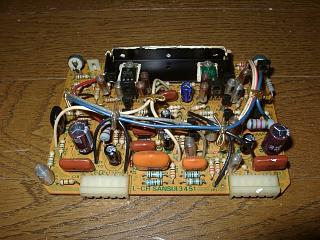

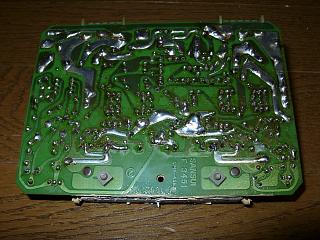

 LチャンネルPHONO EQのコンデンサー交換。



















 半田もすべて修正。

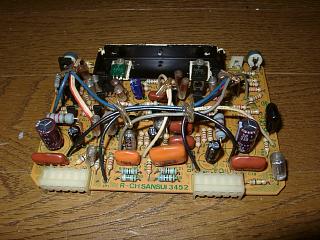

 RチャンネルのPHONO EQコンデンサー交換。



















 半田も綺麗に修正。

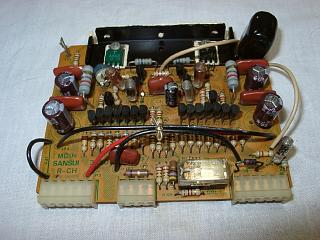

 MCヘッドアンプのコンデンサー交換。



















 半田もすべて修正。

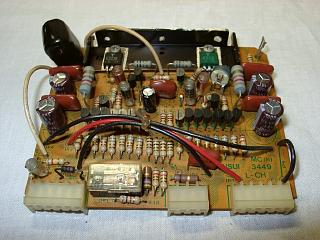

 LチャンネルのMCヘッドアンプも同様にコンデンサー交換。

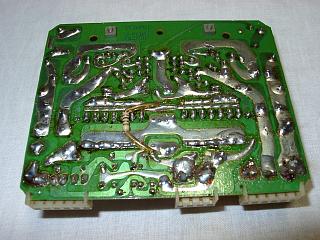

 半田もすべて修正。

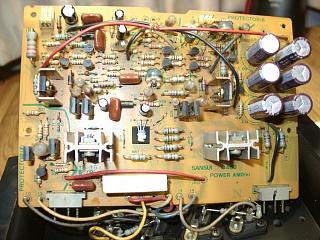

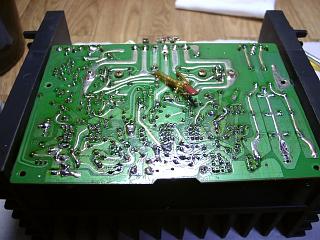

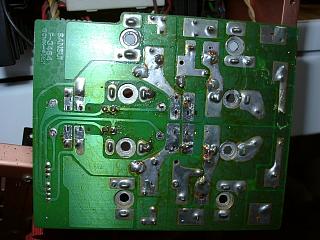

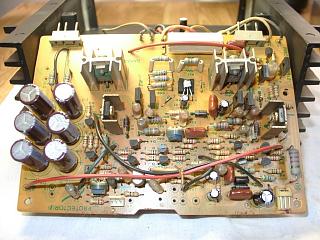

 パワー部のコンデンサー交換。



















 半田の全修正。

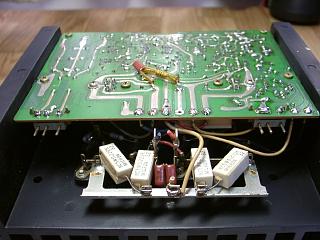

 Rチャンネルも同様にコンデンサー交換。



















 半田の全修正。

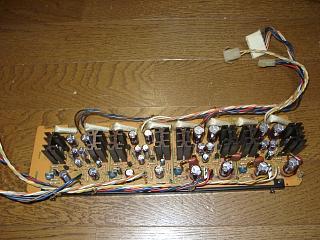

 フラットアンプ部のコンデンサー交換と半田修正。

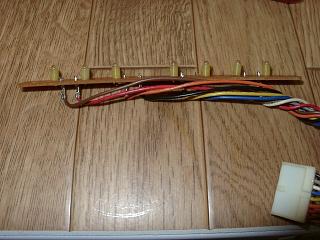

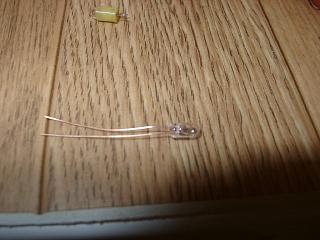

 ファンクションのランプも数個切れていますので、今回すべて新品に交換。



















 ランプ交換終了。

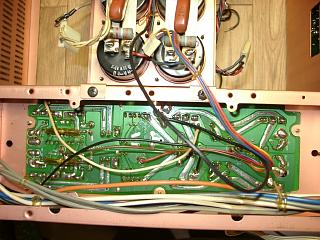

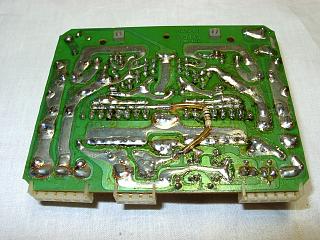

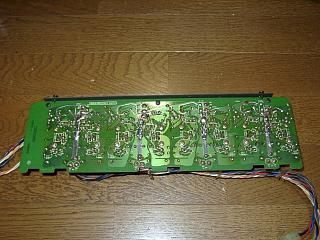

 PHONOのマザーボード半田全修正。



















 修理の終了した電源&プロテクション基板を取付け。



















 スピーカーの保護リレーは規格外なので正規品に交換します。

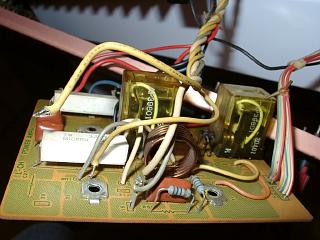

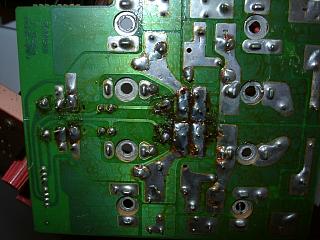

 交換前の基板。



















 ポンプ式半田吸引機で綺麗に半田を除去します。

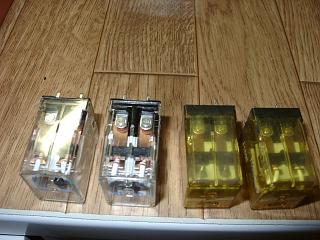

 左が正規リレーです。



















 組み立てがすべて終了致しました。

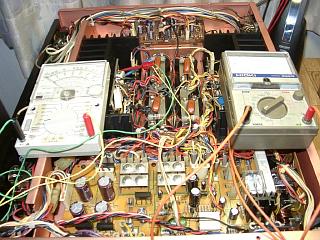

 電源投入し、調整に入ります。

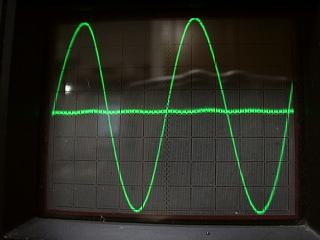

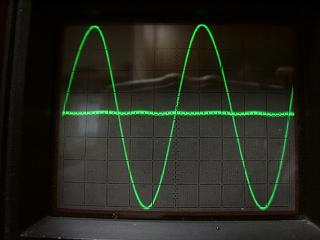

 Rチャンネルの歪み波形です。Super FFの回路で歪みも綺麗に
打ち消されています。素晴らしい回路です。


















 こちらはLチャンネルです。無歪みです。

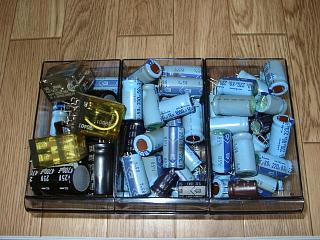

 交換部品のすべて。大量のコンデンサー!

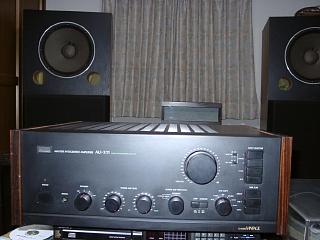

 さすがプリメインの王様です。ハイスピードサウンドでしかも繊細です。
 アナログもMC/MMともに良い音質です。専用電源回路の効果で
S/Nがすばらしくいいです。

 このようなアンプは今後、二度と発売されないでしょうから、OH修理して
永く使用したいアンプの一つです。













 エージングして修理完了です。
