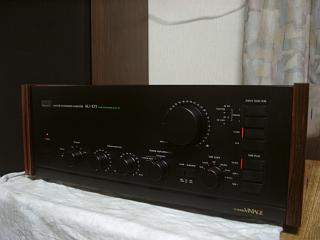

AU−X11 No.7 修理の様子

故障内容


電源入らず。

原因

 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 7/1〜7/7

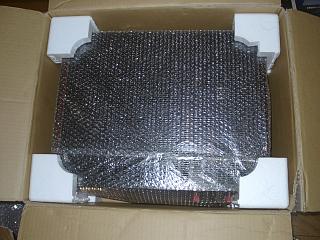

 運送用に専用のダンボールを作成されて送られてきました。

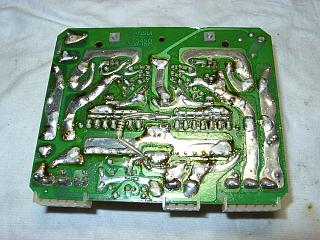

 PHONO基板(L)の部品交換。

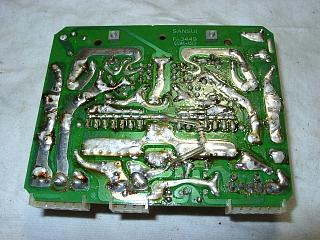

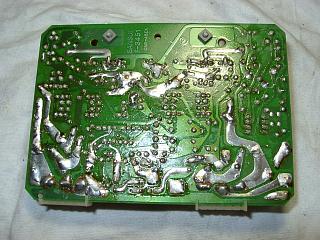

 半田の全修正。



















 PHONO基板(R)の部品交換。



















 半田の全修正。

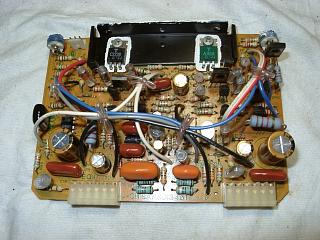

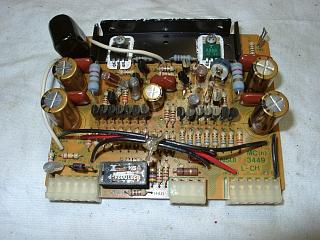

 MCアンプ(R)の部品交換。



















 半田の全修正。



















 MCアンプ(L)の部品交換。



















 半田の全修正。

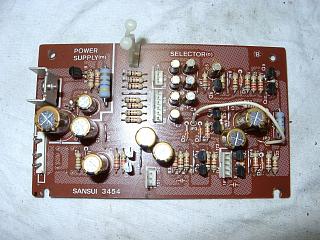

 プリ部電源基板の部品交換。



















 半田の全修正。

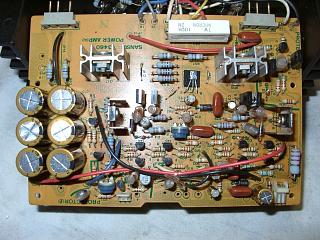

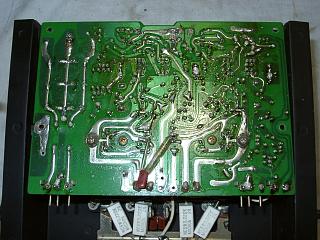

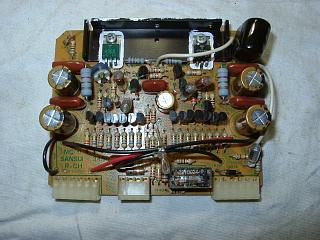

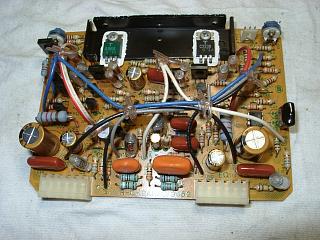

 パワー部(R)の部品交換。



















 半田の全修正。

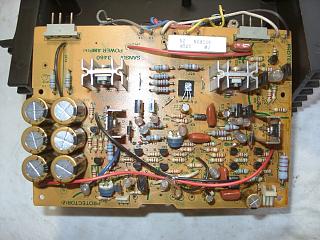

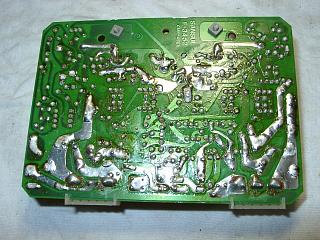

 パワー部(L)の部品交換。



















 半田の全修正。



















 ロジック基板の部品交換。

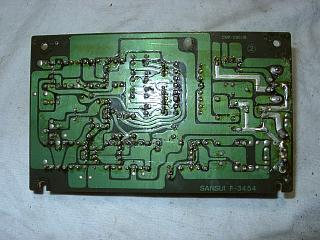

 半田の全修正。

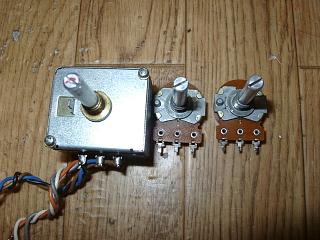

 VR関係は、取り外してから洗浄処理します。

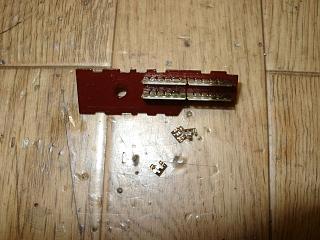

 SWは分解清掃します。

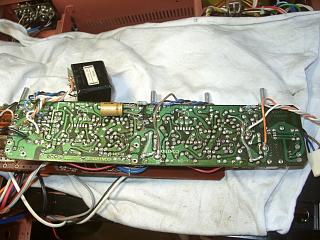

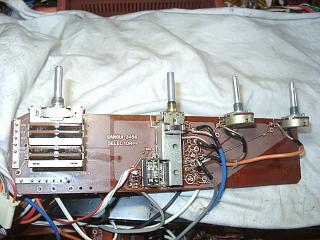

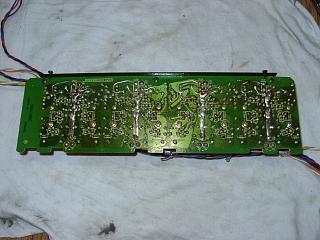

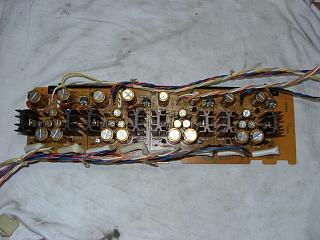

 プリ部の部品交換と、修理の済んだSW、VR取り付け。



















 半田の全修正。

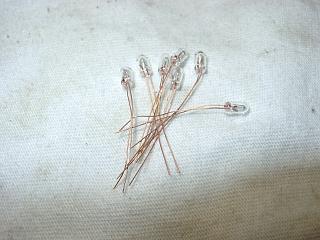

 ランプは消耗品なので、すべて新品に交換します。

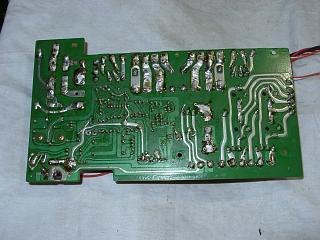

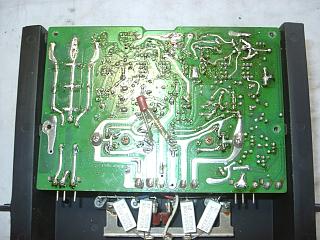

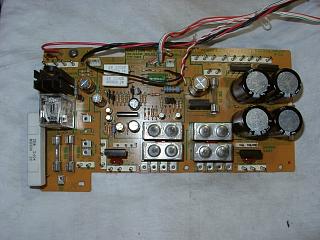

 電源基板の部品交換。



















 半田の全修正。

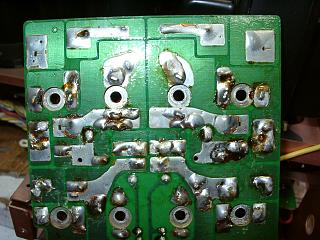

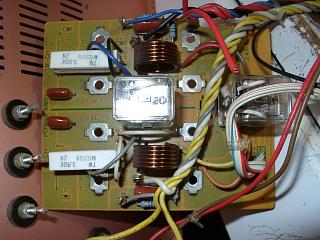

 プロテクション基板の部品交換。



















 半田の全修正。

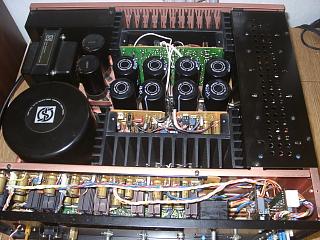

 すべての部品交換が終了しました。

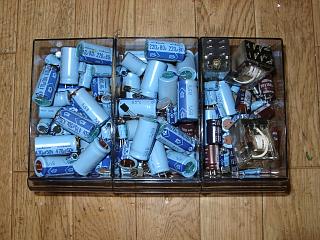

 交換部品です。

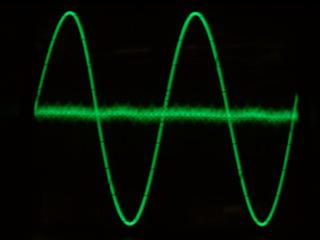

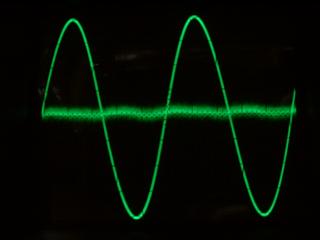

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

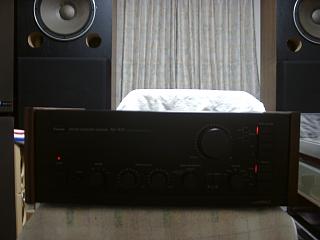

 エージング中。



















 試聴して完成です。


















 修理完了です。
