AU-D907X DECADE 修理の様子

故障内容

 プロテクション解除せず。

原因


 パワートランジスターショート。

処置

 オーバーホール修理。

修理期間

 7/20〜8/4

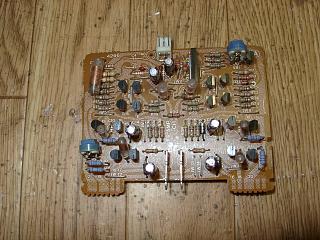

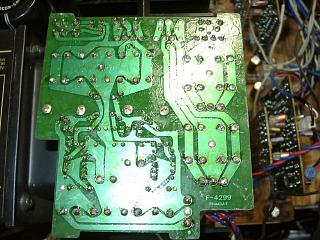

 Lチャンネルパワー初段回路のコンデンサー交換。



















 半田の修正。

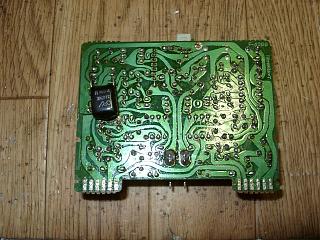

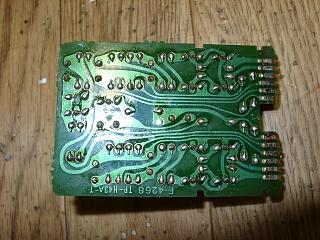

 Lパワー段プロテクター基板のコンデンサー交換。



















 半田も修正。

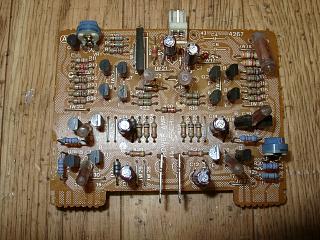

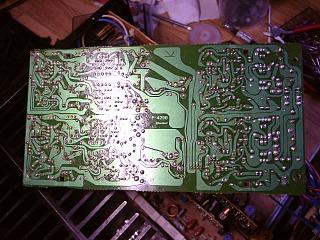

 Rチャンネルも同様に部品交換。



















 半田も綺麗に修正。

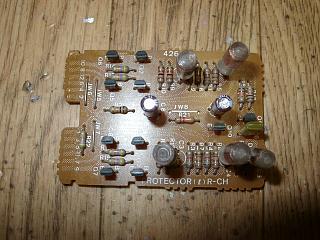

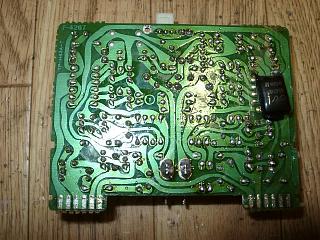

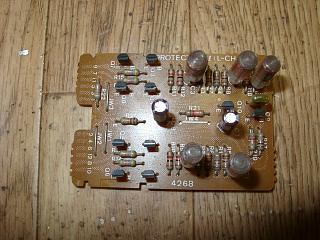

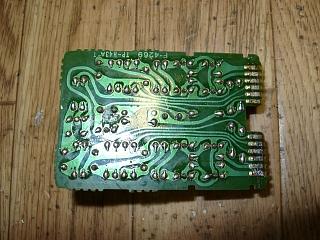

 Rプロテクター基板も同様にコンデンサー交換。



















 半田も綺麗に修正。

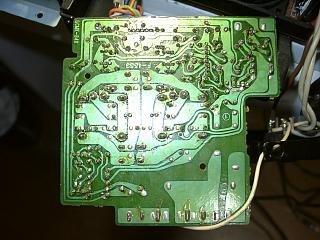

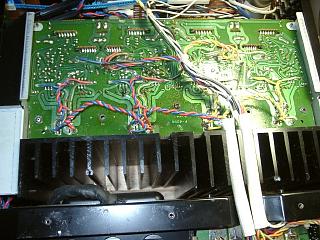

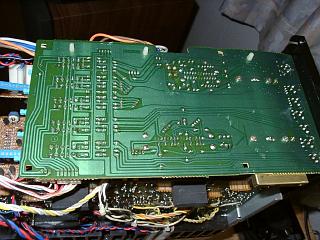

 パワー段メイン基板のトランジスター、コンデンサー交換と半田の修正。

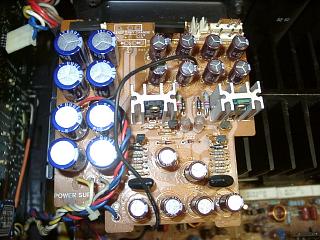

 電源基板のコンデンサー交換。



















 半田も綺麗に修正。

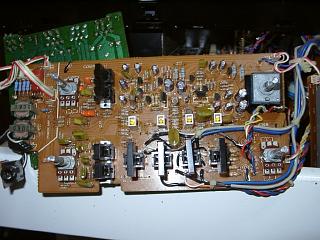

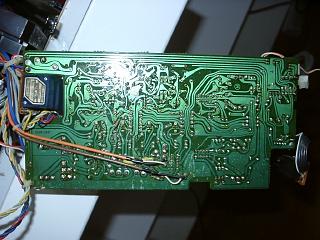

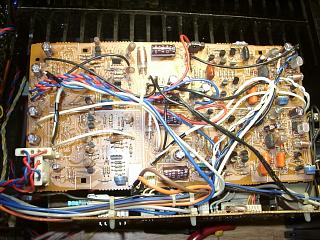

 トーン基板の半田修正。



















 コンデンサーも交換。



















 バッファーアンプとEQアンプのコンデンサー交換。



















 半田も綺麗に修正します。



















 セレクター基板の半田修正。



















 プロテクト基板のコンデンサー、リレー交換と半田の修正。

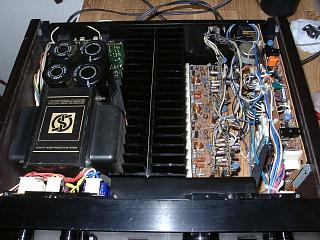

 部品の交換が終了しました。

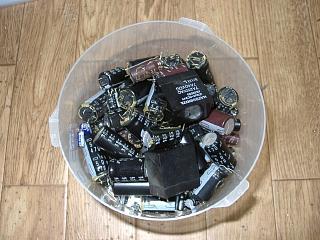

 交換部品。

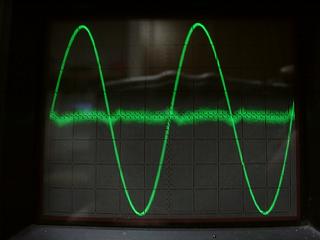

 歪みの測定実施。Rチャンネルです。

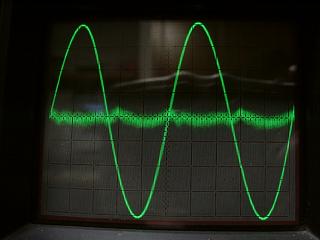

 Lチャンネルです。低歪み。

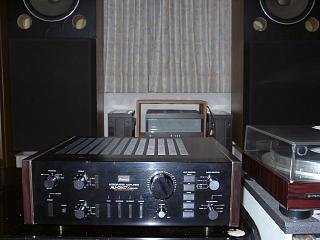

 試聴確認中。


















 修理完了です。
