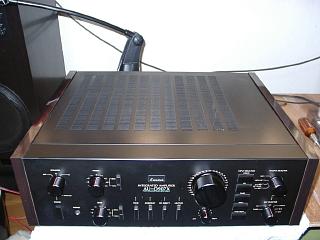

AU-D907X 修理の様子

故障内容

 ジャンク品で購入。整備のご依頼


原因


 コンデンサー劣化、ランプ切れ、リレー腐食


処置

 コンデンサー、リレー、ランプ交換

修理期間

 12/18〜1/7

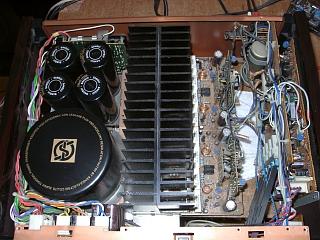

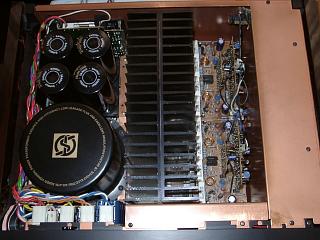

 銅メッキシャーシー使用しています。電源は大型トロイダル
トランス搭載。

 整備することで、素晴らしい音質が期待出来そうです。

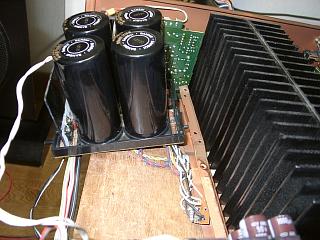

 電源のブロックコンデンサーは、交換した形跡があります。

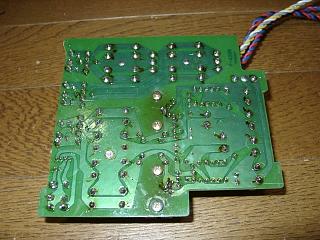

 電源のコンデンサー交換します。

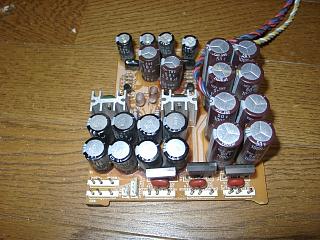

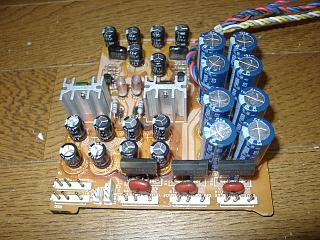

 コンデンサー交換実施。

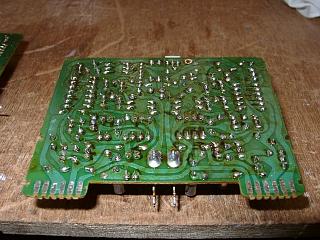

 半田もすべて修正。

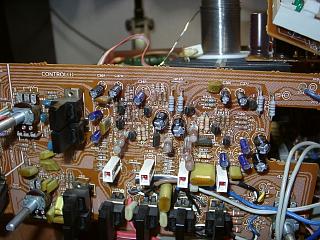

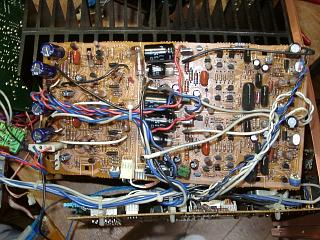

 トーン回路もコンデンサー交換実施。



















 イコライザー回路はディスクリート構成のDD回路。

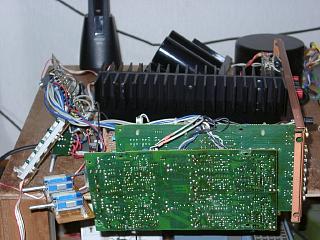

 シャーシーが無いので、分解は非常に大変です。



















 イコライザーのコンデンサー交換が終了しました。

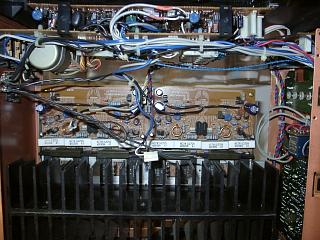

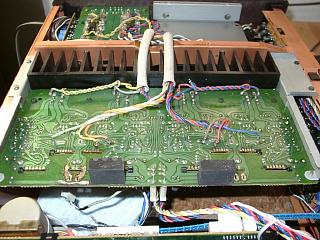

 パワー段の半田もすべて修正します。

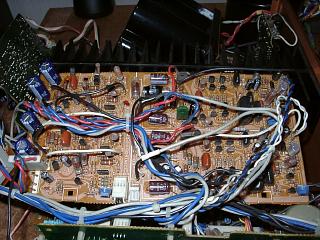

 パワー段のコンデンサー交換が終了しました。

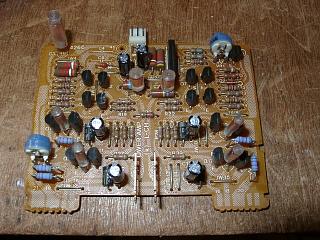

 初段回路のコンデンサー交換。



















 半田もすべて修正します。

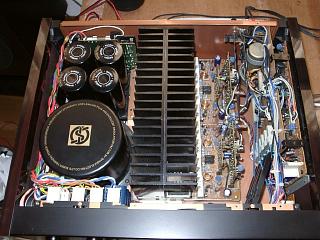

 部品交換がすべて終了しました。



















 シールドカバーを取付けて完成です。

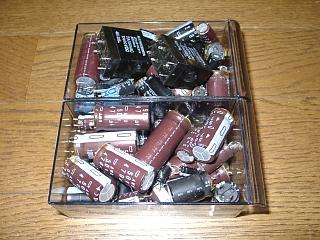

 交換したパーツ。大量のコンデンサーが使用されています。これも
すべて高音質の為。SANSUIの意気込みが感じられますね。

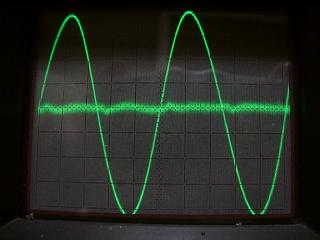

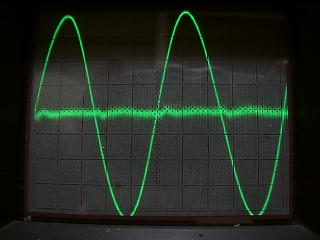

 Rチャンネルの歪み波形です。



















 Lチャンネルの歪み波形です。

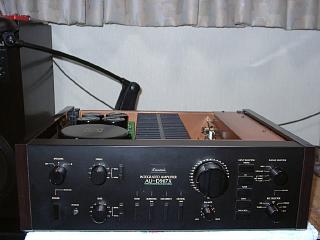

 エージング開始します。



















 SANSUI独特のハイスピードサウンドが蘇りました。


















 修理完了です。
