SANSUI プリメインアンプ AU−D907X No.4 修理の様子

故障内容

 プロテクション掛かる。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 10/24〜11/3

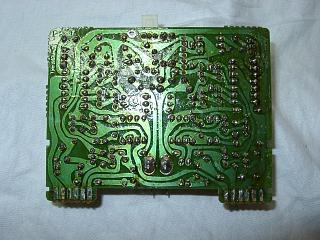

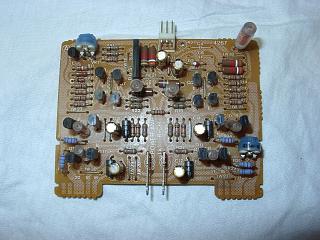

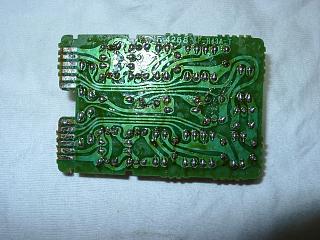

 パワー部初段基板(R)の部品交換。

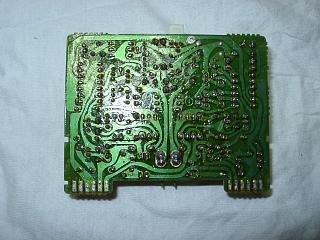

 半田の修正。

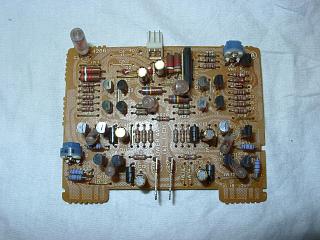

 パワー部初段基板(L)の部品交換。



















 半田の修正。

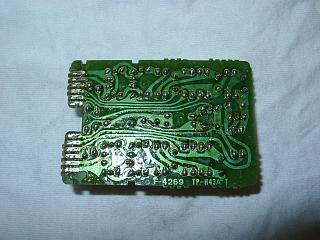

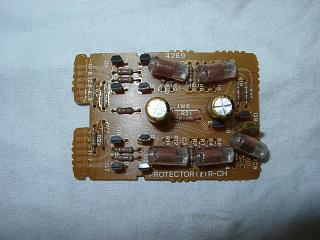

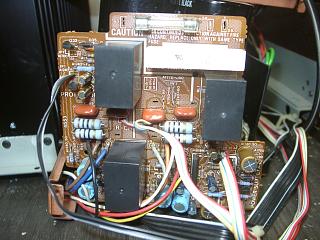

 プロテクション基板(R)の部品交換。



















 半田の修正。

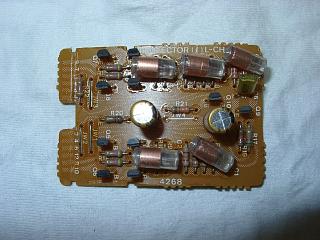

 プロテクション基板(L)の部品交換。



















 半田の修正。

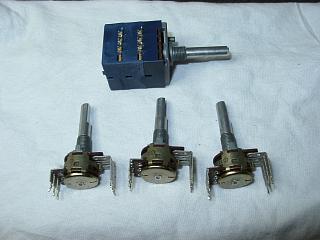

 VR関係は、基板より外してから洗浄処理します。

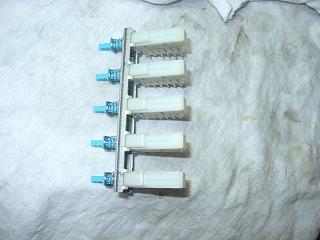

 SW関係も同様に洗浄処理します。

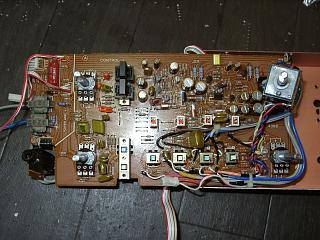

 トーン基板の部品交換と、修理の済んだSW、VR取り付け。

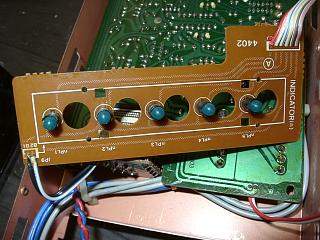

 インジケーターランプは、消耗品ですので、すべて新品交換します。

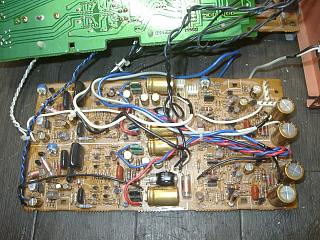

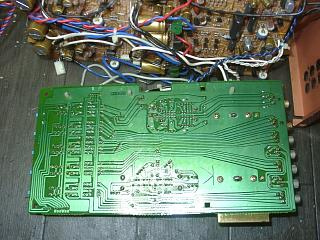

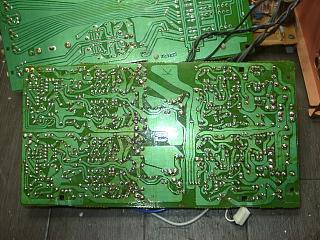

 PHONO基板の部品交換。

 907Xはダイアモンド差動回路の高性能イコライザーで、MCは高品位
のトランスが搭載されています。

 アナログファンにはお勧めのアンプです。














 半田の修正。

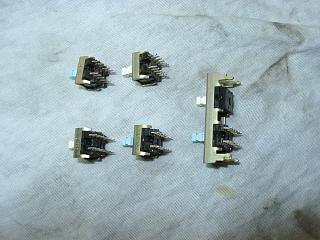

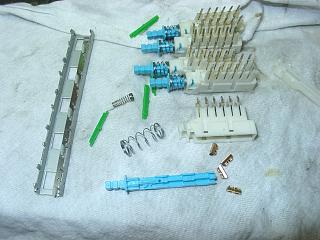

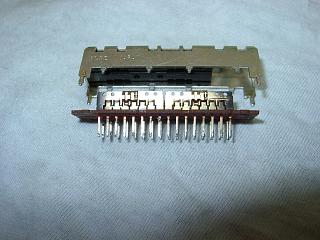

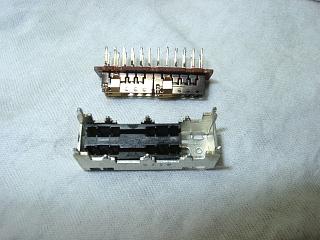

 カートリッジセレクターSWの分解清掃。



















 RECセレクターSWの分解清掃。



















 ファンクションSWも、分解清掃します。







































 修理の済んだSW取り付けと、半田の修正。

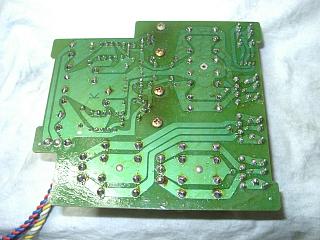

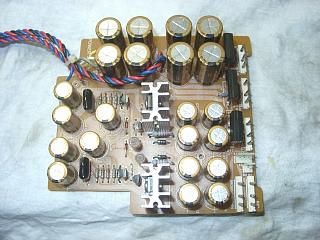

 電源基板の部品交換。



















 半田の修正。

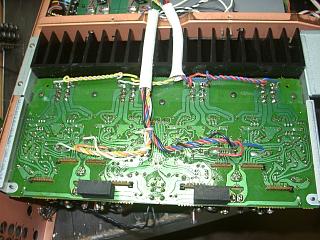

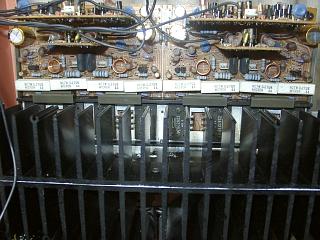

 パワー部の部品交換。



















 半田の修正。

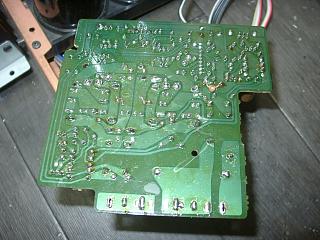

保護回路基板の部品交換。



















 半田の修正。

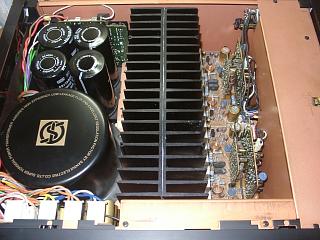

 すべての部品交換が終了しました。

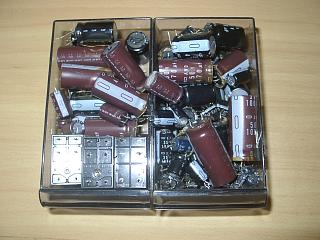

 交換部品です。

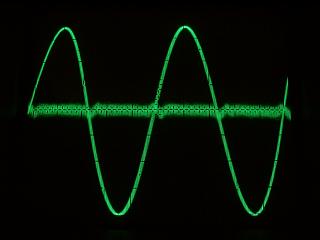

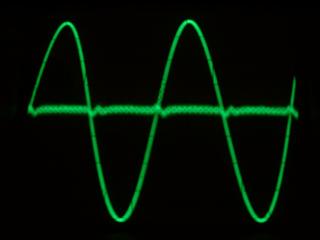

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

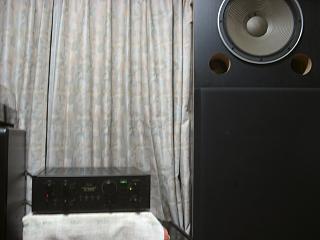

 試聴して完成です。


















 修理完了です。
