ＳＡＮＳＵＩ　プリメインアンプ　AU-D907G　EXTRA　Ｎｏ．３　修理の様子

故障内容

　ＳＷ，ＶＲガリ、歪み多い。

原因
　
　接点接触不良、部品劣化。
　
処置

　オーバーホール修理。

修理期間

　平成２９年９月１日〜９日

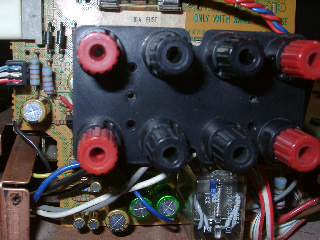

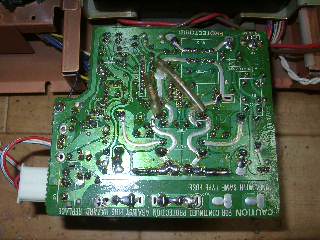

　プロテクション基板の部品交換。



















　半田の修正。

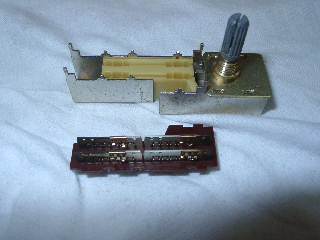

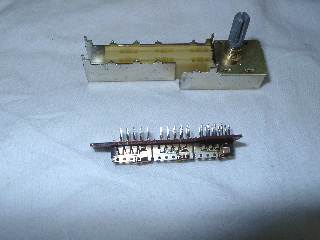

　セレクターＳＷの分解修理。



















　RECセレクターＳＷの分解修理。



















　修理の済んだＳＷ取付けと、半田の修正。

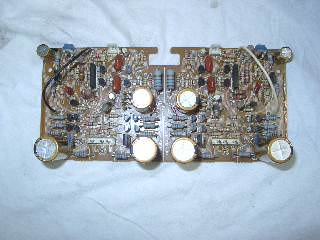

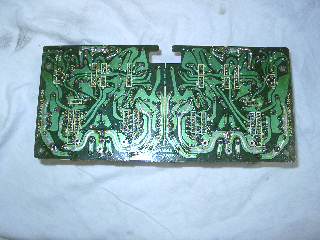

　パワー部、初段基板の部品交換。



















　半田の修正。

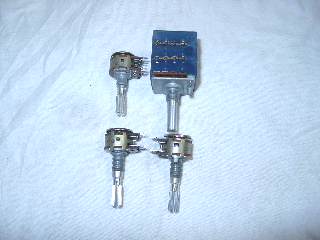

　ＶＲ関係は、基板より外して洗浄処理します。

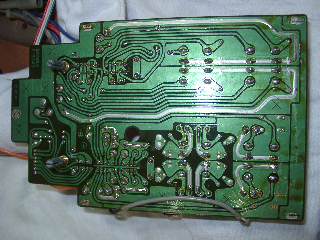

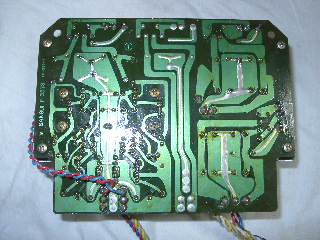

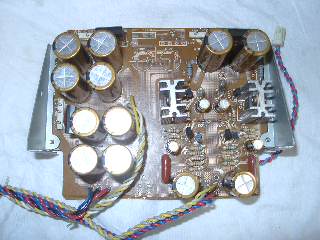

　電源基板の部品交換。



















　半田の修正。

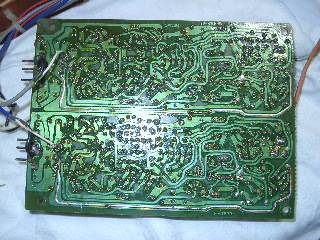

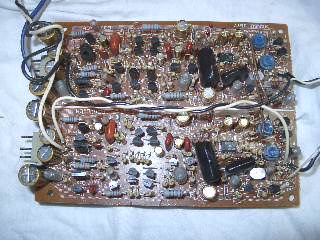

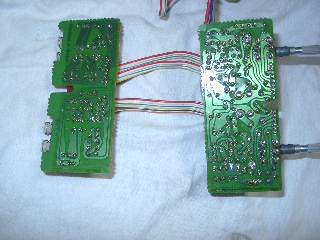

　ＰＨＯＮＯ基板の部品交換。



















　半田の修正。

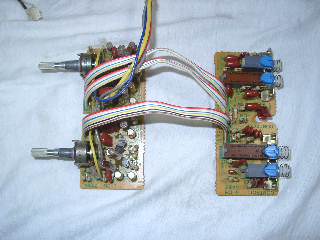

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取付け。



















　半田の修正。

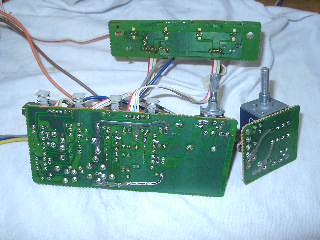

　修理の済んだＳＷ、ＶＲ取付けと、半田の修正。

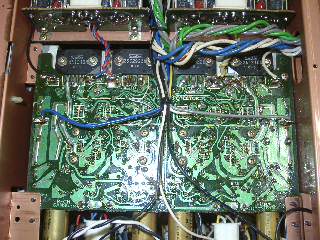

　パワー部の部品交換と、半田の修正。

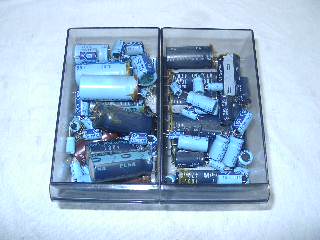

　交換部品です。

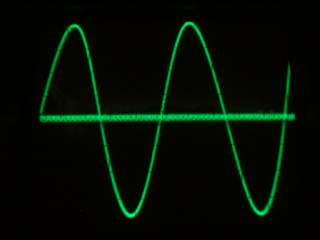

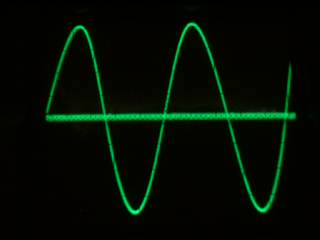

　歪みの測定です。

　Ｒチャンネルです。測定限界以下です。

















　Ｌチャンネルです。

















　修理完了です。
