故障内容
音量が下がらない。
原因
ボリュームを強引に回されボリューム内部の破壊。
処置
ボリューム交換。劣化部品の交換。オーバーホール作業。
修理期間
１／２７〜１／３０

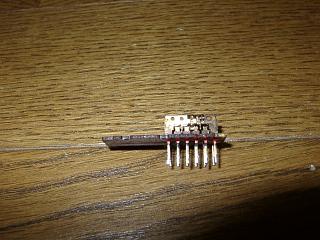

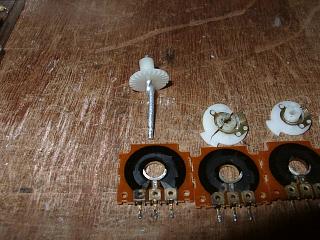

ボリューム内部の軸はねじれ、摺動板は破損しています。
４連特殊ボリュームでメーカーにも在庫なし。

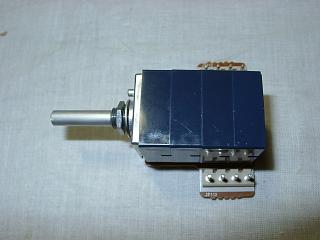

ボリュームがやっと入庫してきました。新品の４連ボリュームに交換。

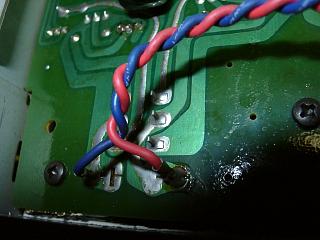

コンデンサーを後で追加しています。接着してあり交換が大変。しかも
接着剤がリード線他を腐食させています。

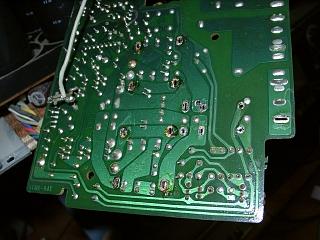

半田は完全に浮いています。

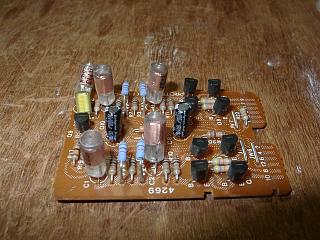

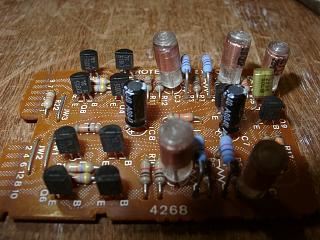

初段基板の取り外し、コンデンサー交換します。
半田修正と部品交換終了。

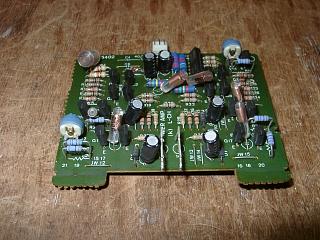

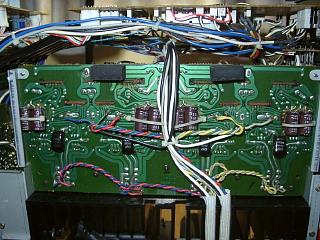

Ｒチャンネルのコンデンサー交換。

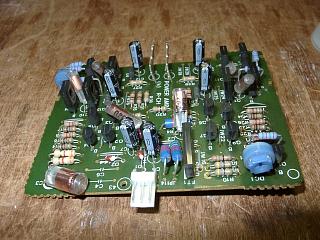

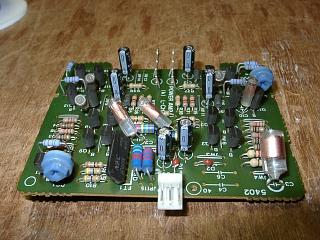

Ｌチャンネルプロテクト基板のコンデンサー交換。
Ｒチャンネルプロテクト基板のコンデンサー交換。

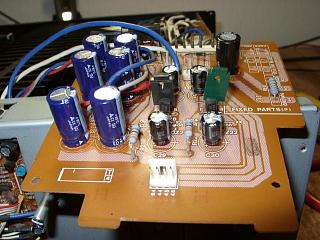

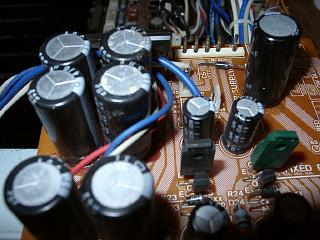

電源回路のコンデンサーは、上部より液漏れしています。
電源回路のコンデンサー交換と半田修正終了。

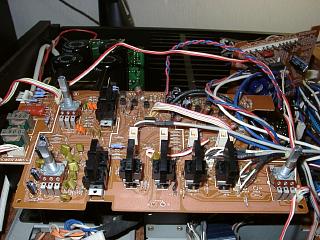

プロテクトリレーの交換作業中。
トーン回路のコンデンサー交換。
今回はオーバーホールなので、ＳＷも徹底的に清掃。

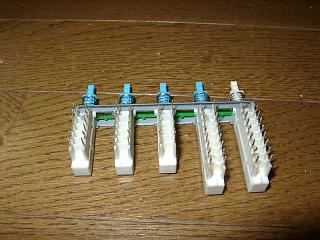

スライドＳＷ内部は真っ黒です。

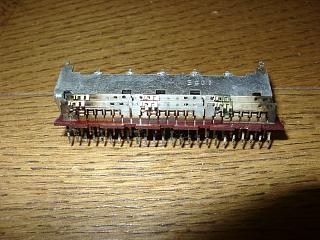

ＲＥＣセレクターＳＷも真っ黒。分解清掃します。

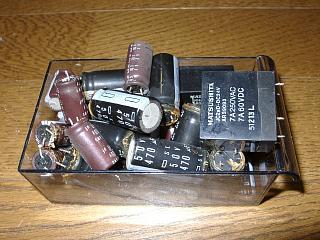

劣化部品の交換が終了しました。

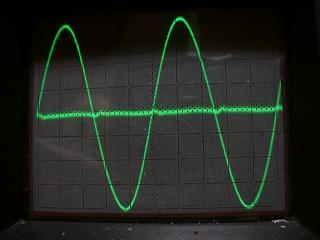

歪みの測定に入ります。Ｒチャンネルです。非常に綺麗です。

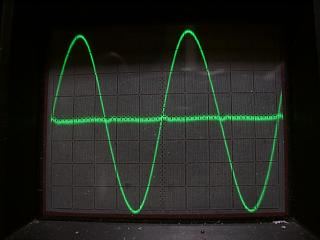

こちらはＬチャンネルです。綺麗。
エージング中。

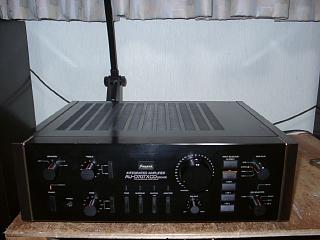

修理完了です。
