AU−D607F 修理の様子

故障内容


ボリューム関係ガリ、左右バランス不良。

原因

 コンデンサー他の劣化。

処置



修理期間

 6/22〜

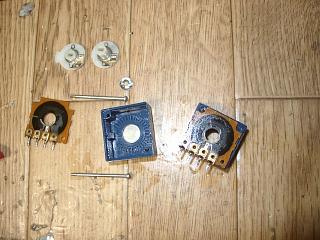

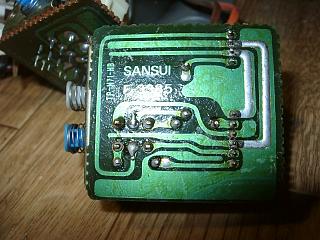

 ボリュームは市場に部品無い為、分解修理します。

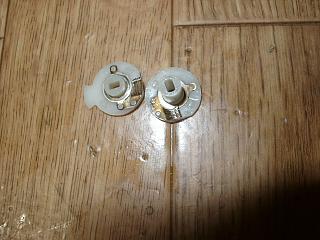

 ブラシは変形していますので、交換します。

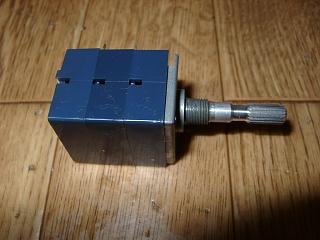

 ブラシ交換と抵抗体の清掃後、組み上げ。

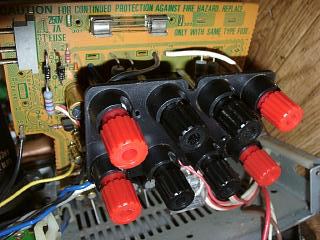

 プロテクション基板の部品交換と半田の修正。

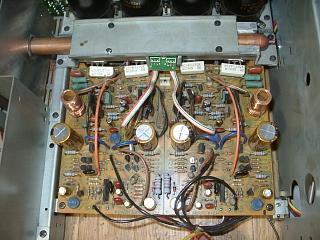

 パワー段の部品交換。

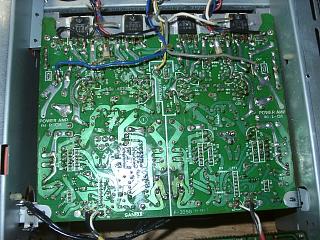

 半田の修正。

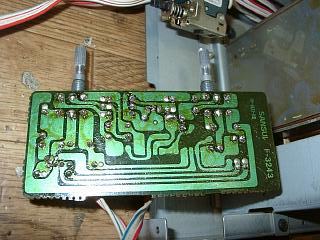

 TONE基板の半田修正。



















 SW部の半田修正。

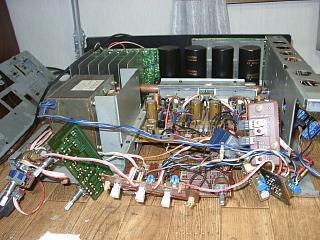

 フラット部の修理完了。

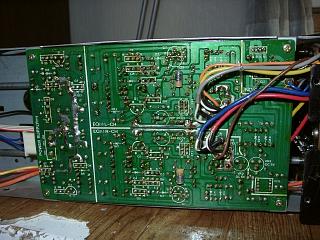

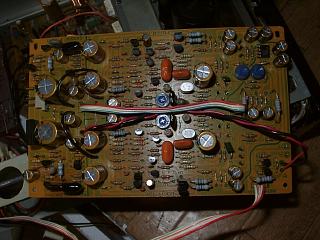

 EQ基板の部品交換。



















 半田の全修正。

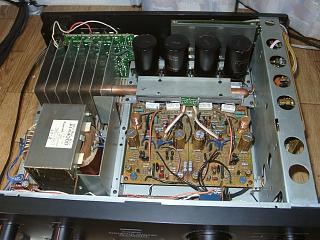

 全ての部品交換が終了しました。

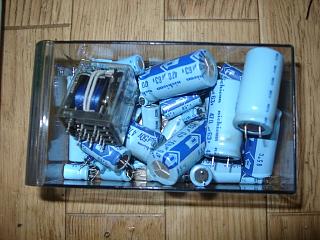

 交換部品です。



















 歪みの測定です。

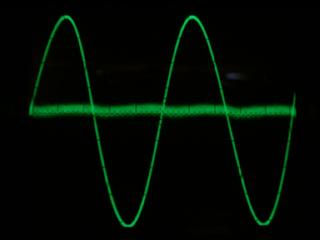

 Rチャンネルです。Super F/F回路でスイッチング歪みも綺麗に
打消されています。

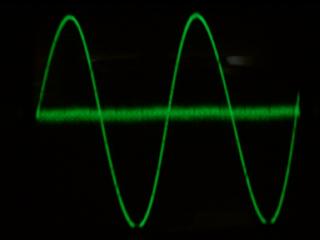

 Lチャンネルです。

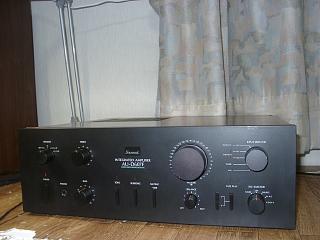

 エージング中。
