故障内容
ＰＨＯＮＯノイズ発生。
原因
コンデンサー他の劣化。
処置
オーバーホール作業。
修理期間
８／２５〜９／６

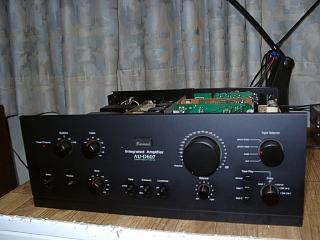

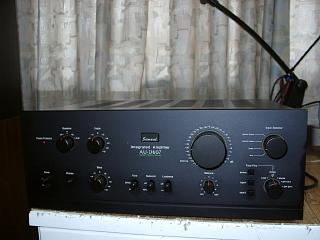

非常に綺麗なＡＵ−Ｄ６０７です。ダイアモンド差動回路を初めて搭載。
ＰＨＯＮＯは激しいノイズが発生します。

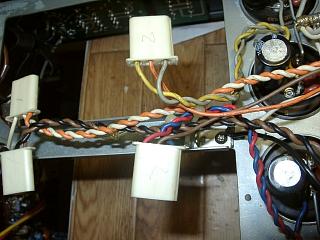

パワー段の取り外し。

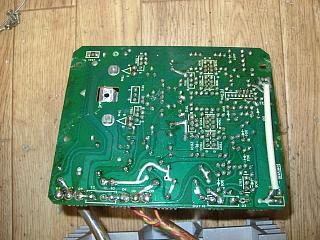

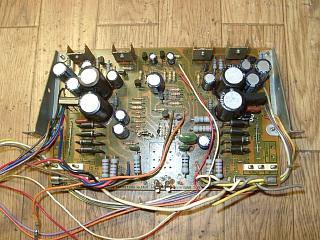

電源・プロテクション基板の取り外し。

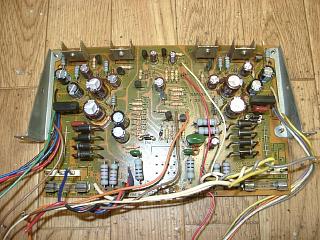

電解コンデンサー全交換。

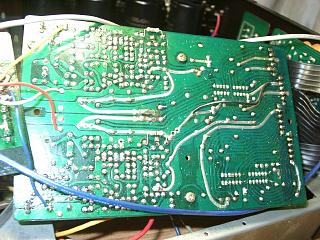

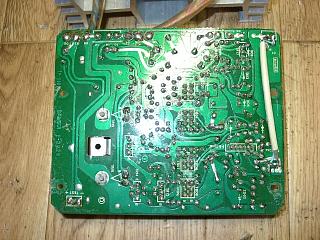

半田の全修正。

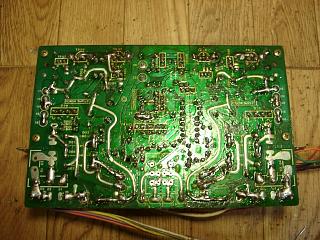

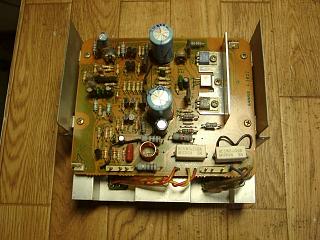

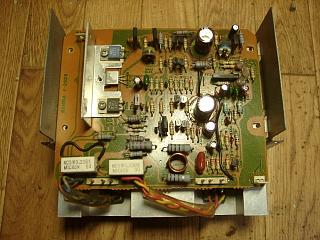

Ｒチャンネルパワー段の修理に入ります。

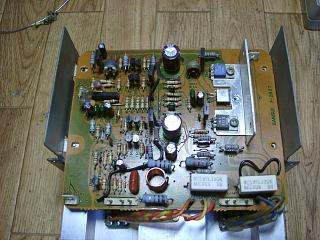

電解コンデンサー全交換。
半田も全て修正します。

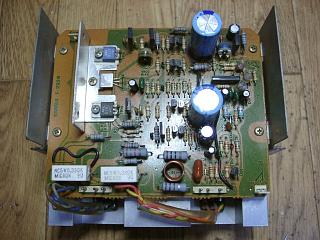

Ｌチャンネルパワー段の修理。
電解コンデンサー全交換。
半田の修正。

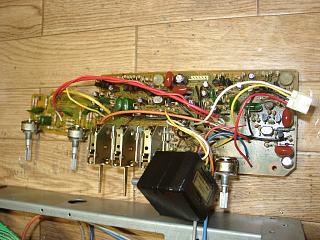

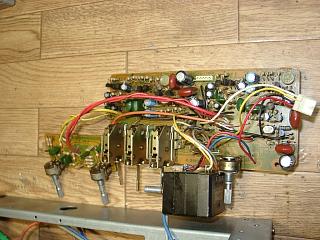

トーン基板の修理。

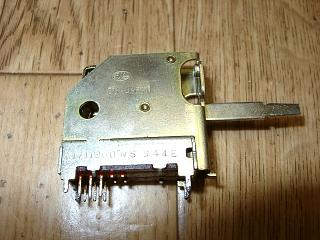

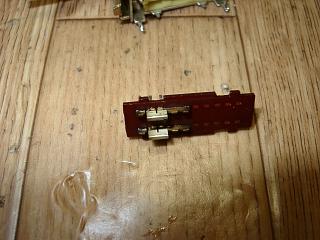

ＳＷは全て分解清掃します。
やはり接点は真っ黒。

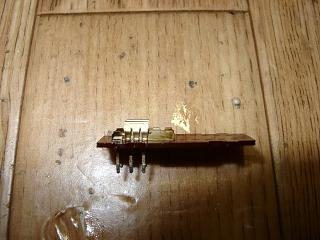

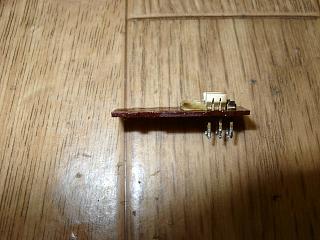

ＳｕｂｓｏｎｉｃのＳＷも同様に分解清掃。
ＬｏｕｄｎｅｓｓのＳＷも分解清掃。
分解清掃したＳＷの取付け。電解コンデンサー全交換。

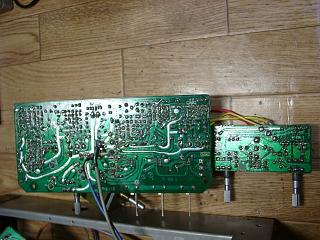

半田もすべて修正。

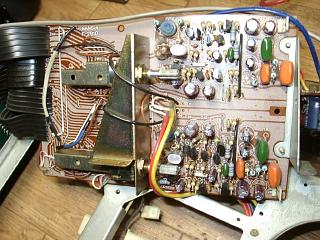

ＰＨＯＮＯイコライザー基板の修理。初段トランジスターと電解コンデンサー
全交換。
半田もすべて修正します。

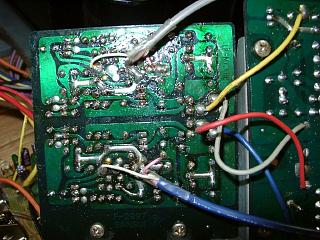

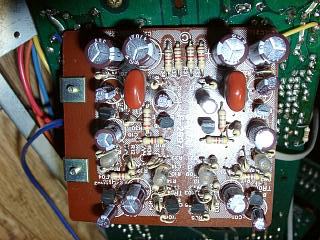

ＭＣアンプのコンデンサー全交換。
半田の全修正。
入出力端子の半田もすべて修正します。

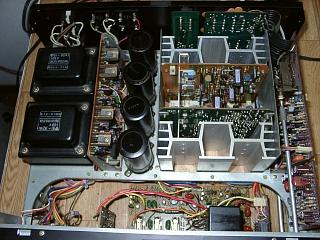

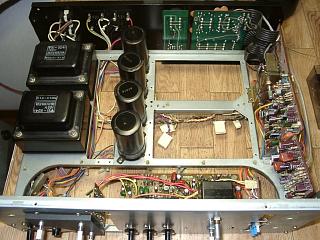

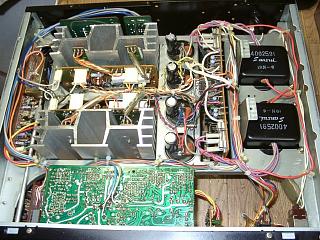

修理の終了した各基板を取付け、配線後、綺麗に束線します。
部品交換が終了しました。
電源投入し、パワー段のアイドリング、Ｔｏｎｅ段、ＥＱのオフセット調整。

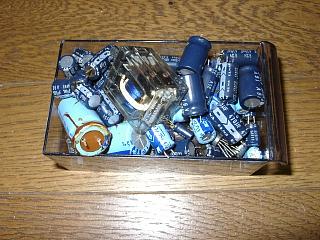

交換部品です。

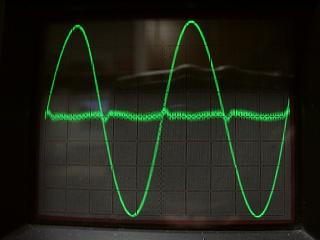

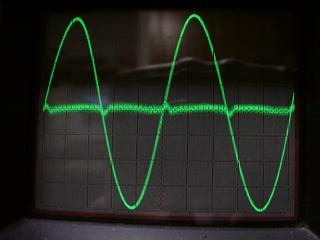

Ｒチャンネルの歪み波形です。スイッチング歪みが観測されますが
当時としては少なく良好です。
Ｌチャンネルも綺麗です。

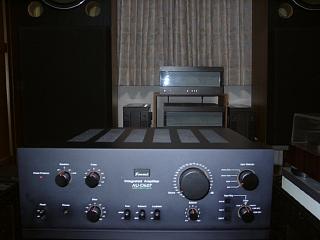

ＣＤとアナログ試聴中。ＭＣヘッドアンプも優秀。
修理完了。
