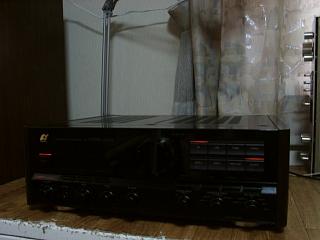

ＳＡＮＳＵＩ　ＡＵ−α７０７Ｌ　ＥＸＴＲＡ　修理の様子

故障内容

　盛大な歪み。ボリュームガリ、ツマミ欠品。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　４／１８〜４／２４

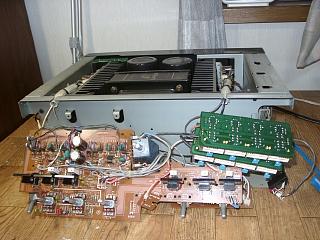

　フロント部の分解。

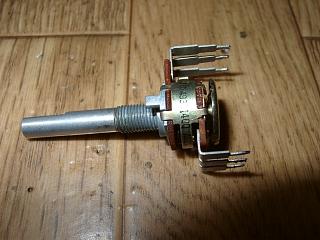

　ＶＲ関係は、取り外してから洗浄処理します。

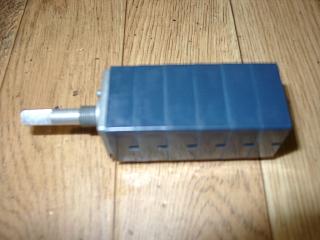

　メインＶＲも同様に洗浄処理。６連ＶＲです。

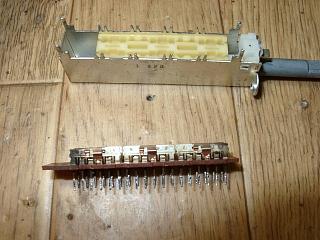

　スライドＳＷ関係は分解して清掃します。内部は真っ黒です。

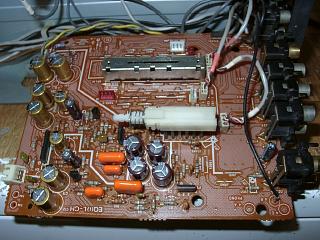

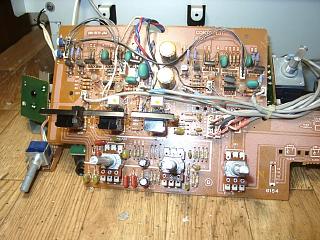

　トーン部の部品交換と半田の修正。

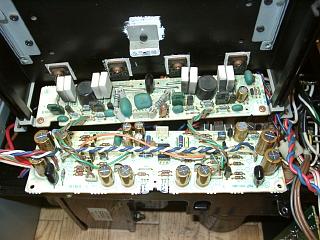

　Ｌチャンネルパワー部の部品交換と半田の修正。

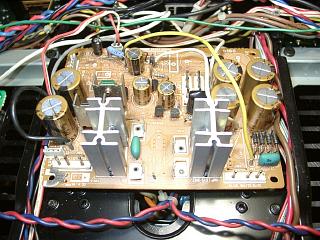

　電源基板の部品交換。

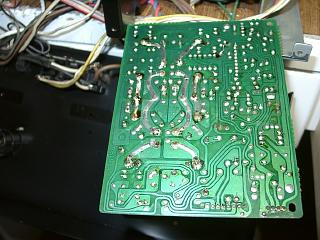

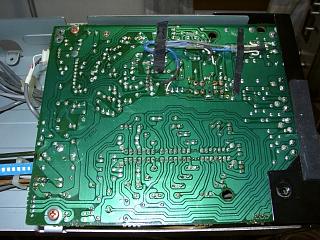

　半田の修正。

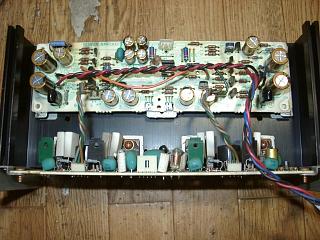

　Ｒチャンネルパワー部の部品交換と半田の修正。



















　プロテクション基板の部品交換。



















　半田の全修正。



















　ＥＱ基板の部品交換とＳＷの分解清掃。



















　半田の全修正。



















　クリーニングの済んだフロントパネルと補強処置したツマミ取付け。

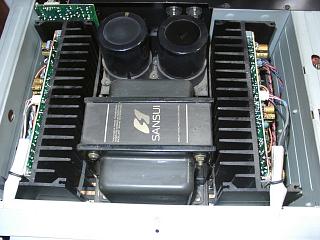

　全ての部品交換が終了しました。

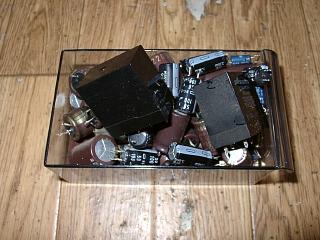

　交換部品です。

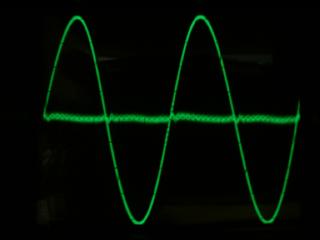

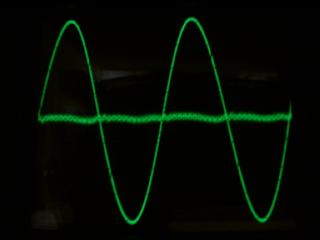

　歪みの測定です。

　Ｒチャンネルです。歪み成分は、ほとんど見られません。

















　Ｌチャンネルです。

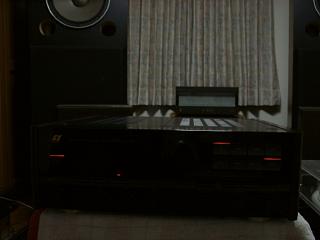

　正弦波にてエージング中。



















　試聴して完成です。

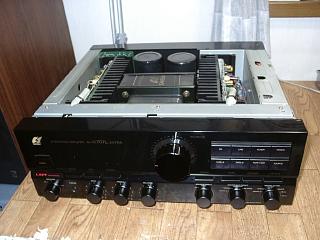

　修理完了です。
