AU−607修理の様子

故障内容


オーバーホールのご依頼。

原因

 コンデンサー他の劣化。

処置

 オーバーホール作業。

修理期間

 3/21〜3/27

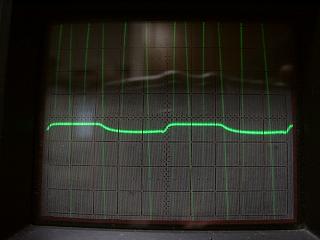

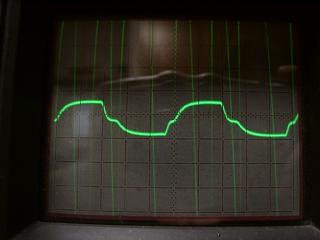

 Rチャンネルです。完全に歪んでいます。



















 Lチャンネルです。こちらも増幅していません。完全に故障。

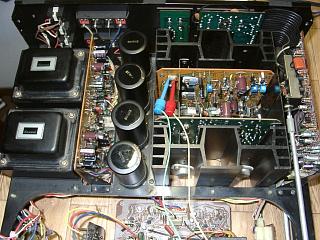

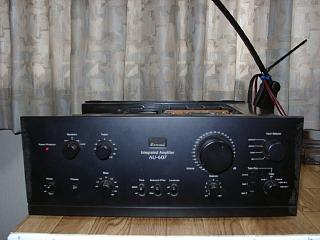

 07シリーズの初代モデルです。607でもツイントランス構成です。

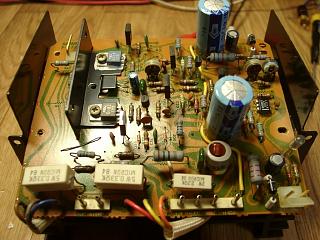

 パワーブロックを取り外し、部品交換に入ります。

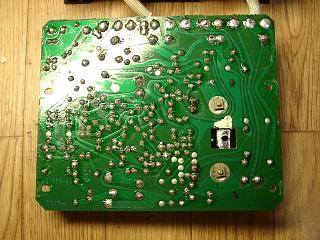

 半田もすべて修正します。



















 コンデンサー、抵抗、半固定抵抗の交換が終了しました。

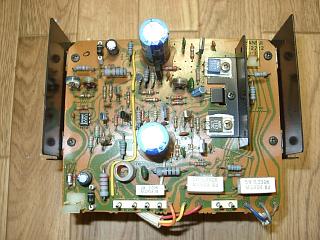

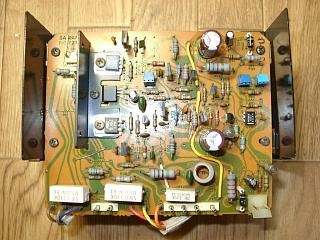

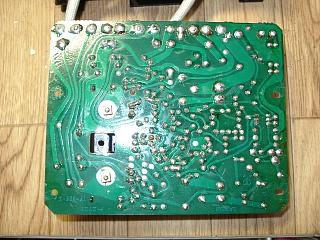

 Rチャンネルのパワーブロックです。



















 コンデンサー、抵抗、半固定抵抗交換。半田の修正。

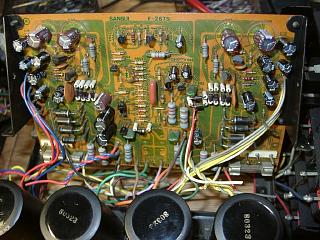

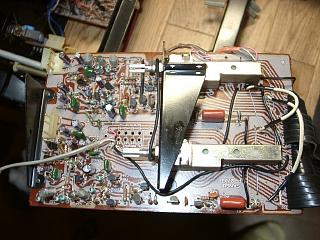

 イコライザーの修理に入ります。



















 コンデンサー、トランジスター(全部)交換。

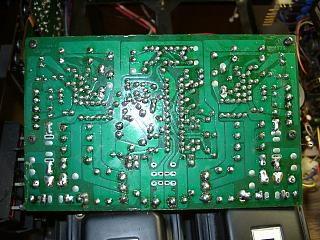

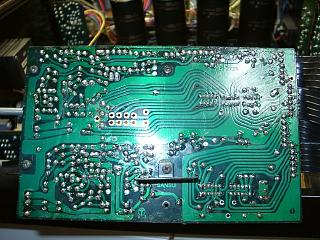

 半田もすべて修正。



















 電源・プロテクション基板のコンデンサー、リレー交換。



















 半田もすべて修正。

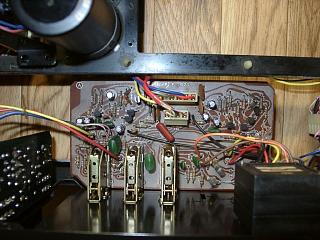

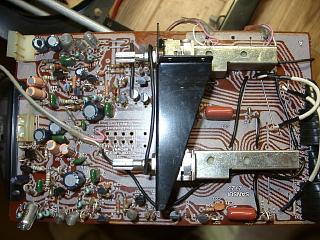

 トーン基板のコンデンサー、トランジスター(全部)交換。

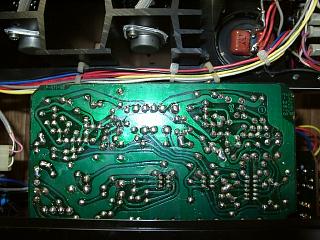

 半田もすべて修正。

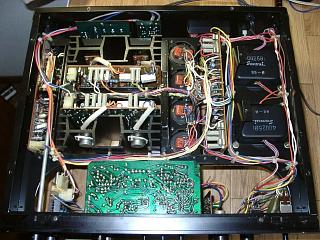

 内部配線を綺麗に束線します。

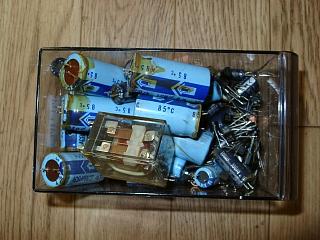

 交換部品。



















 パワー段のアイドリング、オフセット調整中。

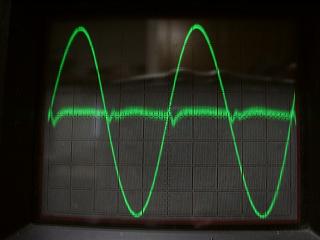

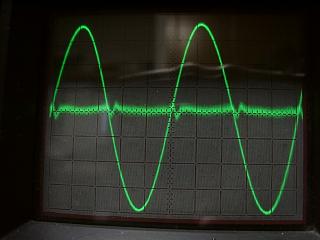

 測定に入ります。Rチャンネルです。正常になりました。
 スイッチング歪みも極小で優秀です。


















 Lチャンネルです。本来の特性が戻ってきました。

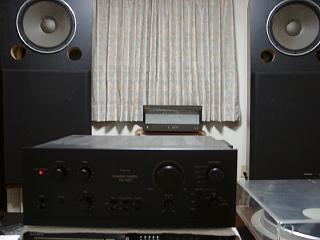

 試聴に入ります。低音のリアル感は特に優れていますね。

 又、PhonoイコライザーもDC構成ではありませんが、非常に優れた音質
です。
 回路構成は終段がSEPPで、当時としては非常に優れたものです。

 アンプは本当に進化しているのか?考えさせられますね。












 修理完了です。
