AU−607　Ｎｏ．２修理の様子

故障内容

　オーバーホールのご依頼。

原因
　
　コンデンサー他の劣化。
　
処置

　オーバーホール作業。

修理期間

　７／３０〜８／３０

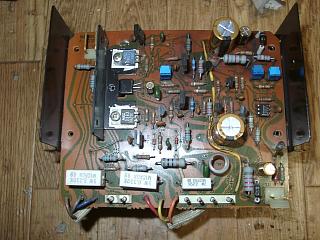

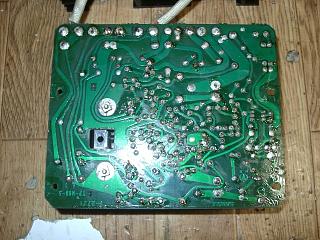

　Ｒチャンネルパワー部の部品交換。

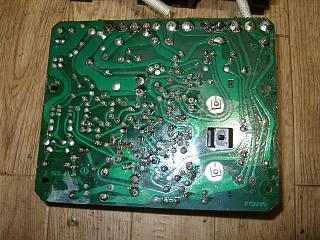

　半田の修正。



















　Ｌチャンネルも同様に部品交換。

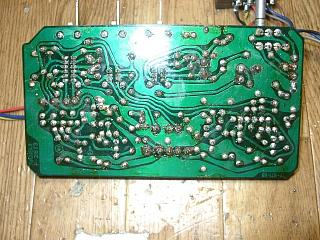

　半田の修正。

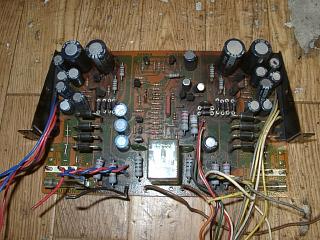

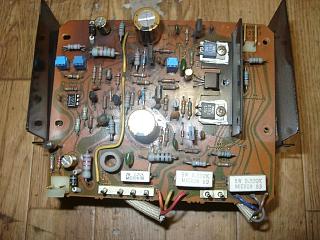

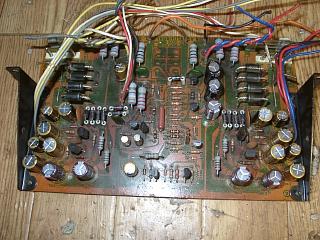

　電源・プロテクション基板の取り外し。



















　劣化部品の交換。

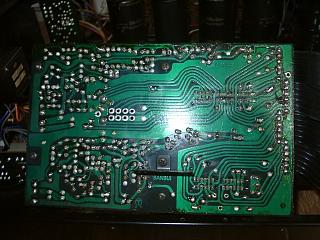

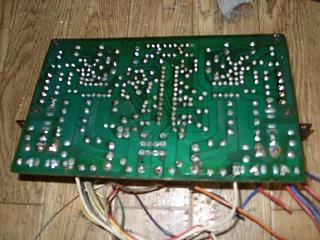

　半田の全修正。

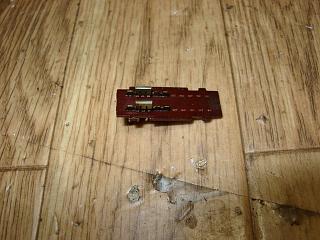

　ＳＷ関係は分解清掃します。

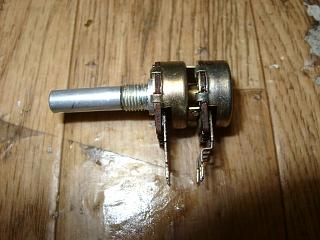

　ＶＲ関係は、基板より取り外してから洗浄処理。

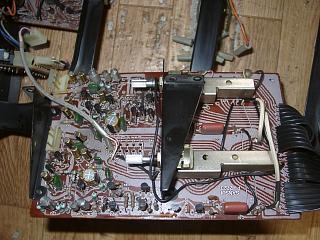

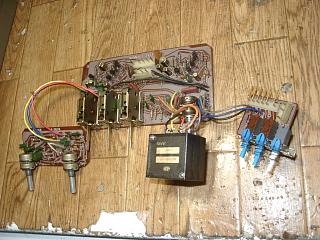

　トーンアンプ基板の部品交換と、洗浄の済んだＶＲ、ＳＷ取付け。



















　半田もすべて修正。

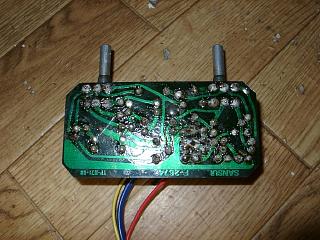

　トーンＶＲ基板の半田修正。



















　ＥＱ基板の部品交換。



















　半田の全修正。

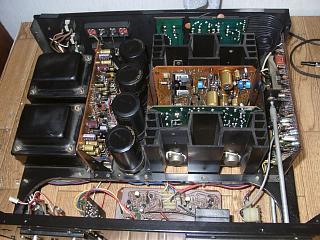

　すべての部品交換が終了しました。

　配線関係を綺麗に束線します。

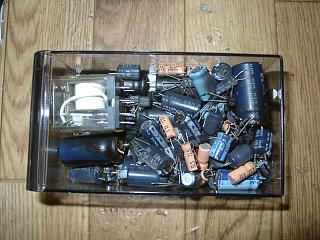

　交換部品です。

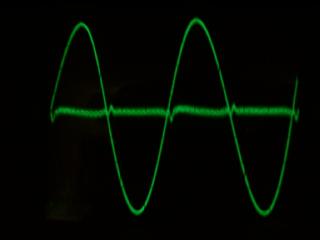

　歪みの測定です。

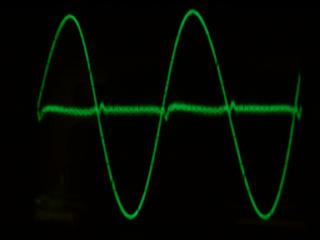

　Ｒチャンネルです。非常に低歪み。

















　Ｌチャンネルです。



















　エージング中。

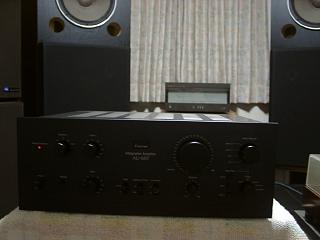

　試聴して完成です。

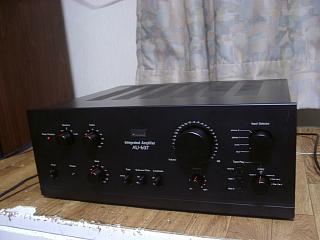

　修理完了です。
