故障内容
Ｌチャンネル音途切れ、歪み。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２０年１０月３日〜６日

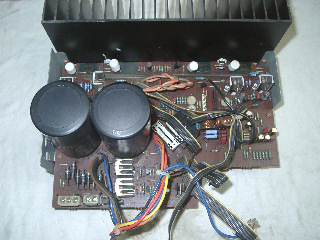

パワー部の部品交換。

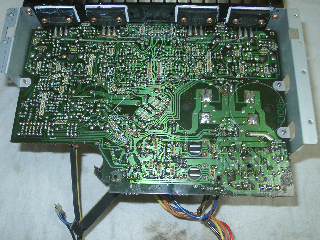

半田の修正。

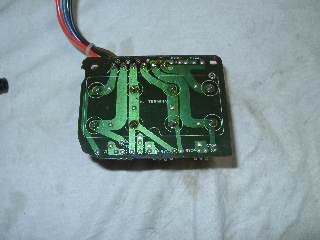

スピーカー端子基板の半田修正。

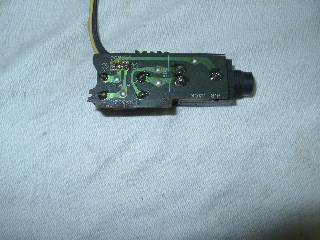

ＰＨＯＮＥ基板の半田修正。

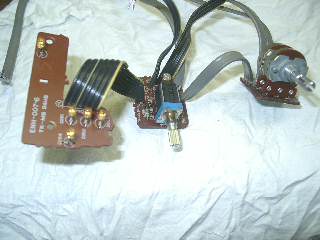

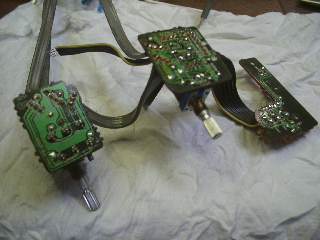

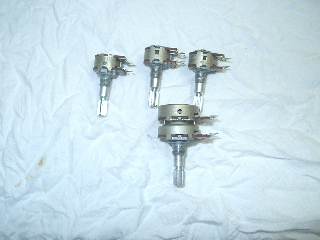

ボリューム関係は洗浄修理します。

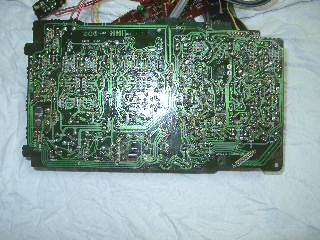

パワー部初段・Ｇｍサーキット基板の部品交換。
半田の修正。

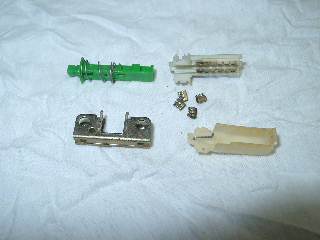

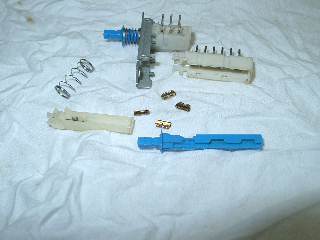

スイッチ関係は分解修理します。
修理の終了したスイッチ取付けと、半田の修正。

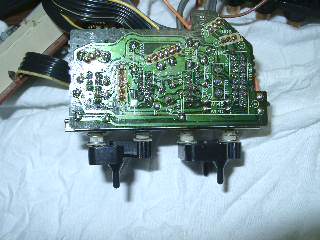

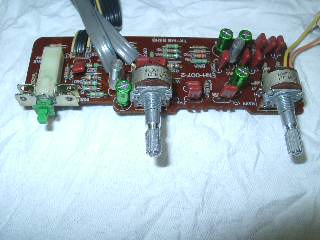

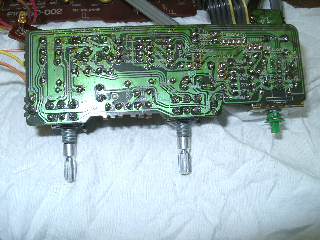

トーン基板の部品交換と、修理の終了したスイッチ、ボリューム取付け。
半田の修正。

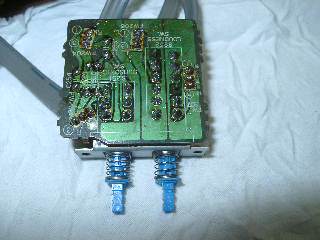

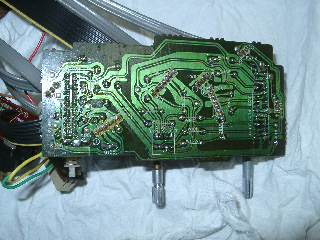

スイッチ基板の部品交換と、修理の終了したスイッチ、ボリューム取付け。
半田の修正。

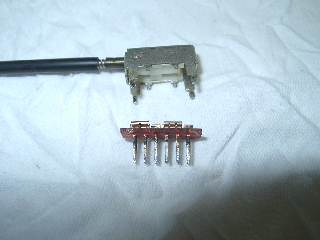

ＭＭ／ＭＣ切替スイッチの分解修理。

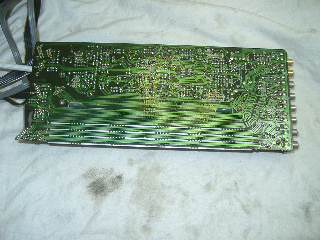

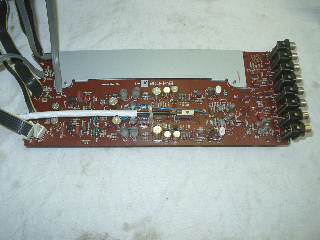

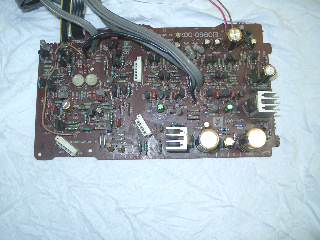

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

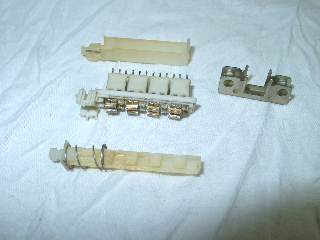

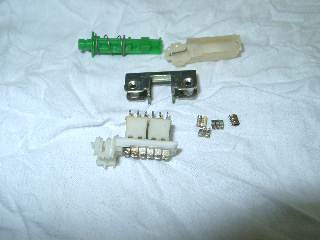

モードスイッチの分解修理。

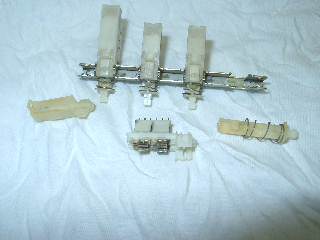

スイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

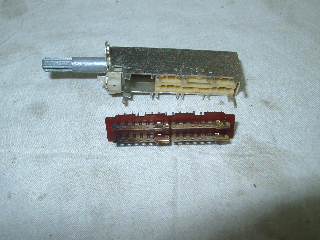

ＲＥＣセレクタースイッチの分解修理。

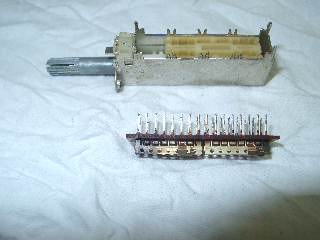

入力セレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
入力セレクタースイッチ取付けと、半田の修正。

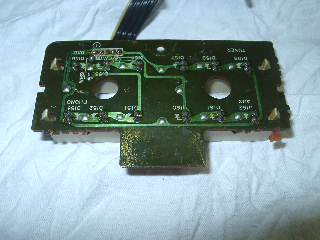

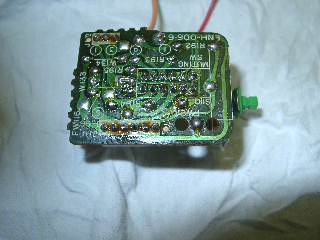

ＬＥＤ基板の半田修正。

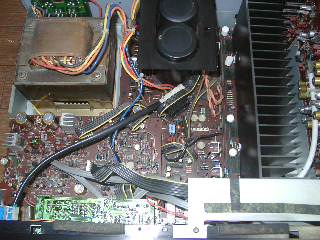

部品交換が終了しました。

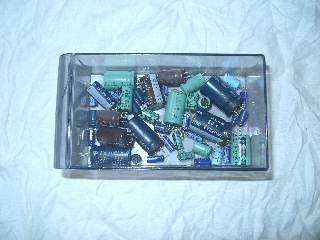

交換部品です。
歪みの測定です。

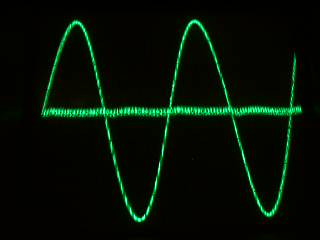

Ｒチャンネルです。

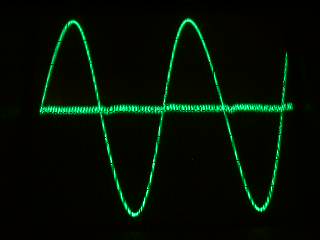

Ｌチャンネルです。

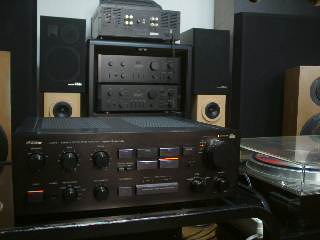

試聴して完成です。
修理完了です。
