Victor プリメインアンプ A−X900 No.4 修理の様子

故障内容

 音途切れ。

原因


 部品劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 平成30年4月30日〜5月4日

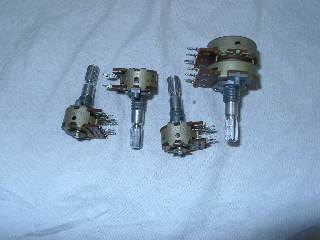

 ボリューム関係は、基板より外して洗浄処理します。



















 スイッチ関係は、分解修理します。

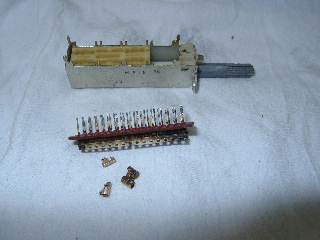

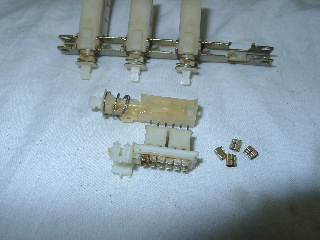

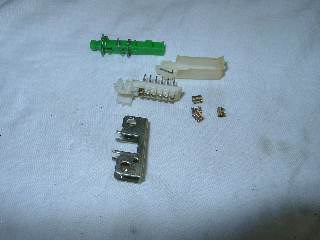

 MM/MC切替スイッチの分解修理。

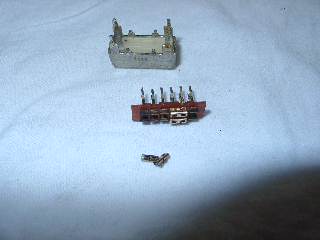

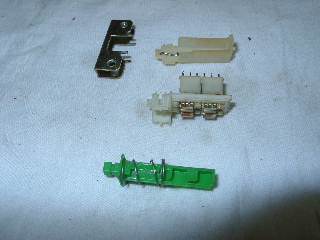

 リモートセンシングスイッチの分解修理。

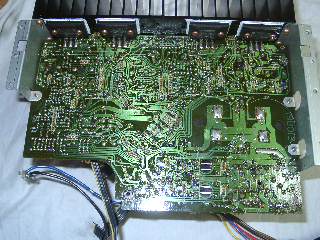

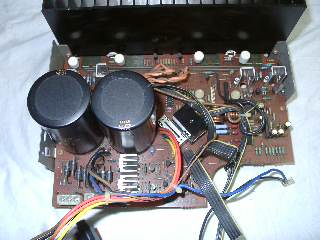

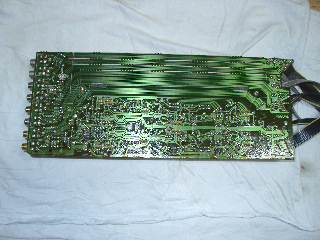

 電源・パワーステージ基板の部品交換と、修理の済んだスイッチ取付け。



















 半田の修正。

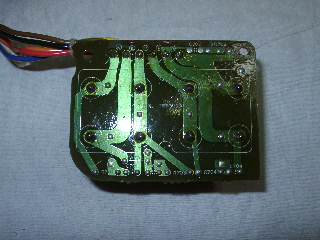

 スピーカー端子基板の半田修正。

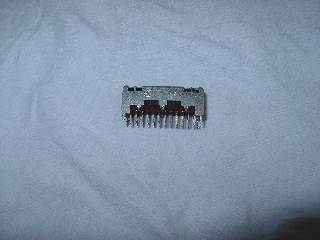

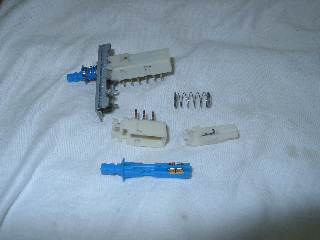

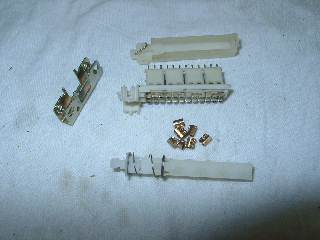

 プッシュスイッチの分解修理。

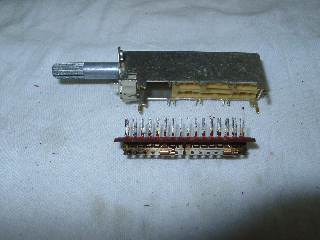

 セレクタースイッチの分解修理。

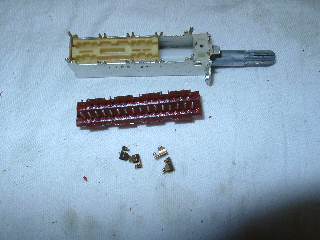

 ロータリースイッチも分解修理します。

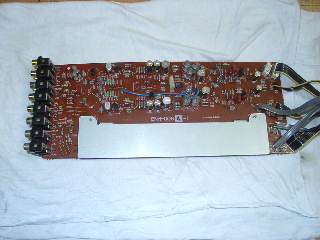

 PHONO基板の部品交換と、修理の済んだスイッチ取付け。



















 半田の修正。

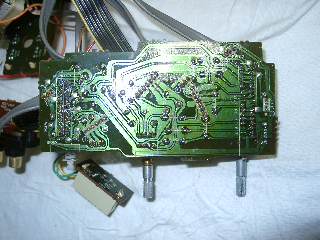

 修理の済んだスイッチ取付けと、半田の修正。

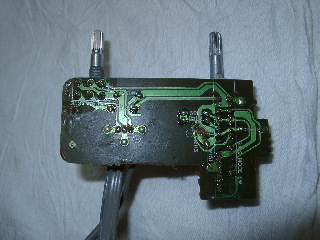

 修理の済んだスイッチ、ボリューム取付けと、半田の修正。

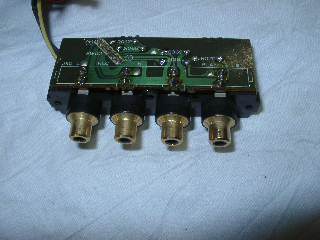

 端子台基板の半田修正。

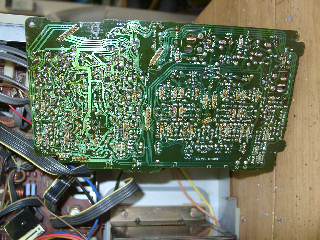

 ドライブ基板の部品交換と、半田の修正。

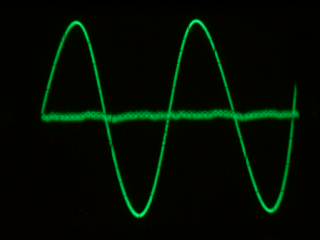

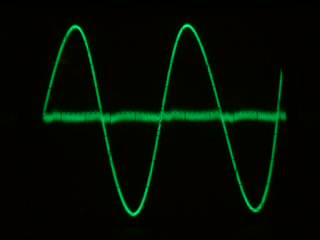

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。












 修理完了です。
