故障内容
片ch音途切れ、ランプ切れ。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０１９年６月１８日〜２１日

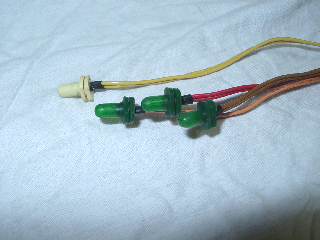

ランプは消耗品なので、すべて新品交換します。
スイッチ関係は、すべて分解修理します。

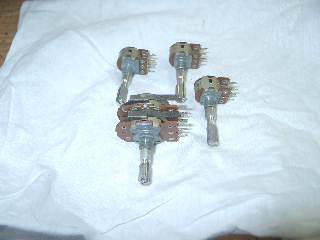

ボリューム関係は、基板より外して洗浄処理します。

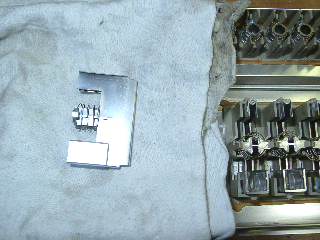

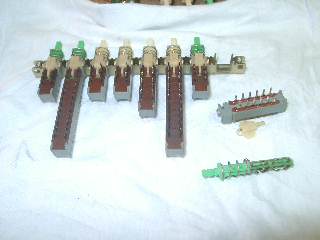

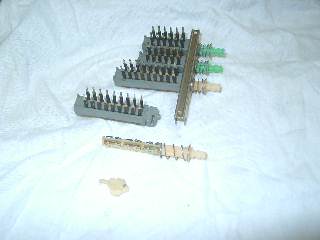

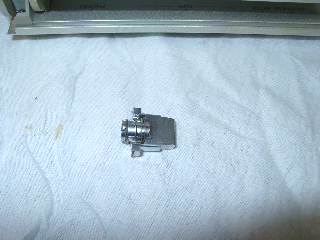

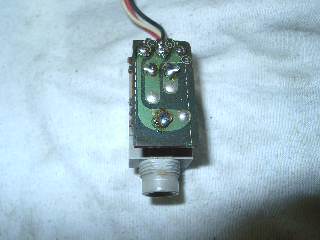

プッシュスイッチの分解修理。

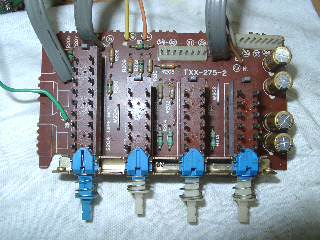

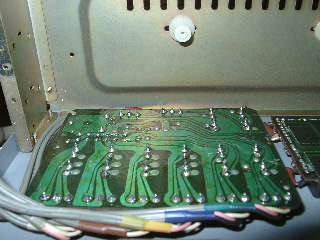

スイッチ基板の部品交換と、修理の済んだスイッチ取付け。
半田の修正。

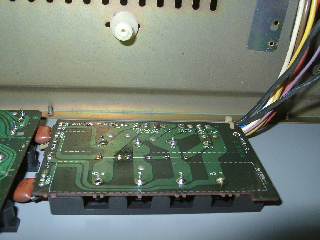

端子基板の半田修正。

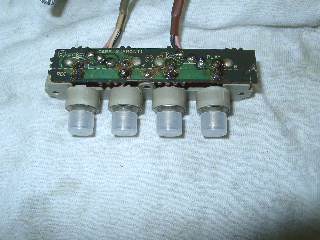

スイッチ基板の部品交換と半田の修正。

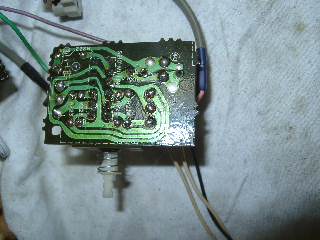

ＰＨＯＮＥ基板の半田修正。

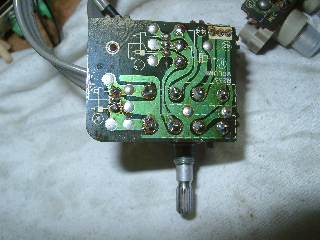

修理の済んだボリューム取付けと、半田の修正。

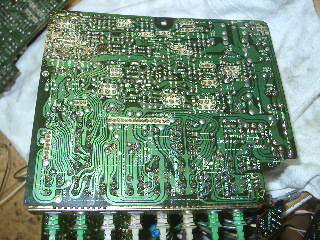

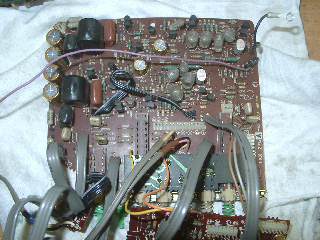

ＰＨＯＮＯ基板の部品交換と、修理の済んだスイッチ取付け。
半田の修正。

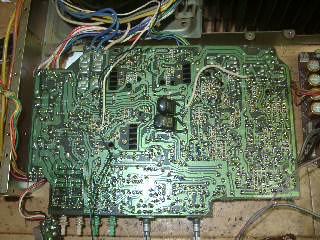

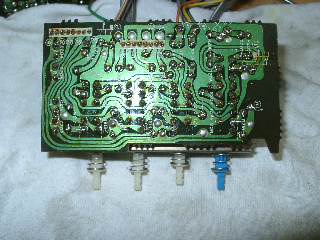

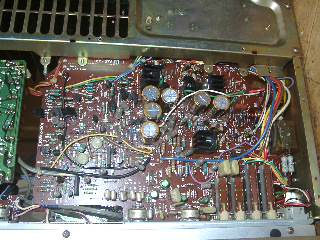

プリドライブ基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。
半田の修正。

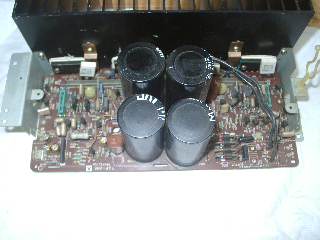

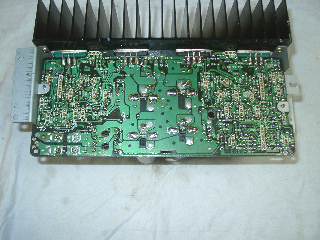

パワー部の部品交換。
半田の修正。

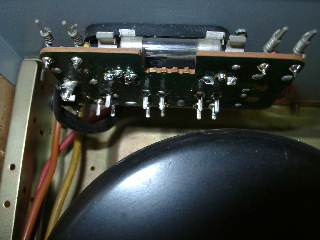

ＳＰ端子の半田修正。
入力端子基板の半田修正。
電源基板の半田修正。
フロントパネルのスイッチは、錆びで操作フィーリングが悪い為、分解修理。
小型スイッチまで、全て綺麗に清掃して組付けます。
歪みの測定です。

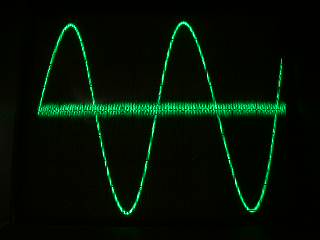

Ｒチャンネルです。Ｓｕｐｅｒ-A回路でスイッチング歪みは皆無です。

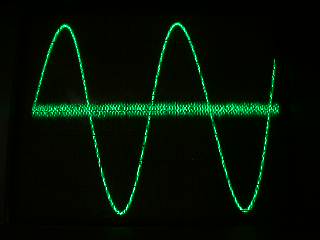

Ｌチャンネルです。ノイズ成分のみで、歪みはありません。
修理完了です。
