ONKYO プリメインアンプ A−929 修理の様子

故障内容

 音途切れ、歪み。

原因


 部品劣化、接点接触不良。

処置

 オーバーホール修理。

修理期間

 2022年2月2日〜11日

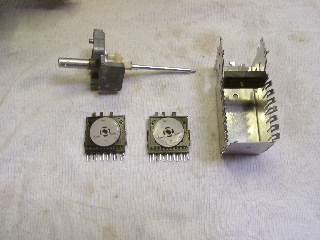

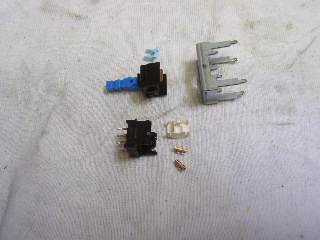

 トグルスイッチの分解修理。内部は真っ黒です。

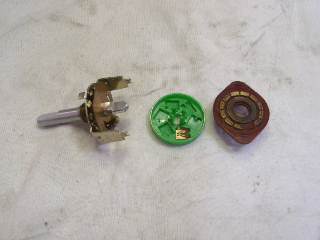

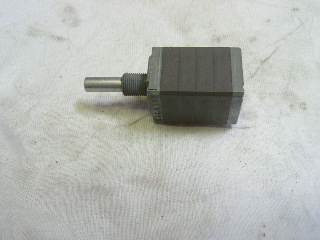

 メインボリュームの洗浄修理。

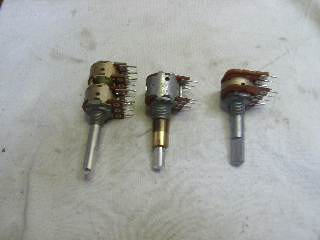

 トーンボリュームの洗浄修理。

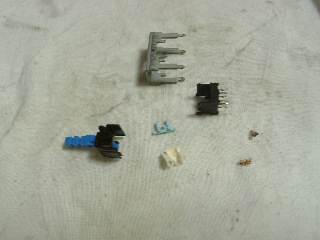

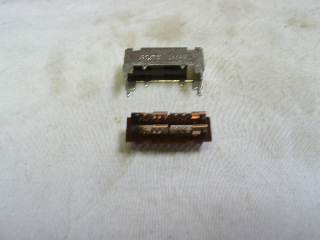

 プッシュスイッチの分解修理。

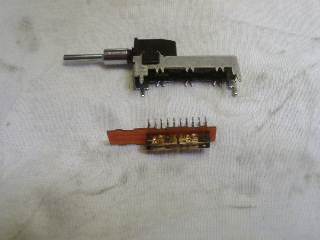

 バランススイッチの分解修理。内部はこのとおり古いグリスが
固着しています。

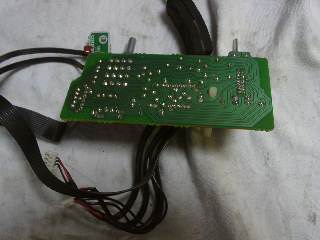

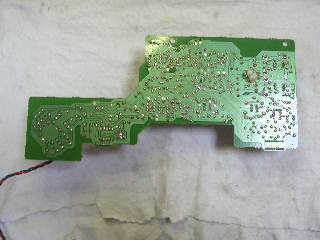

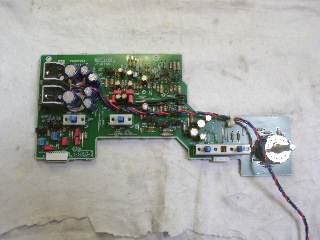

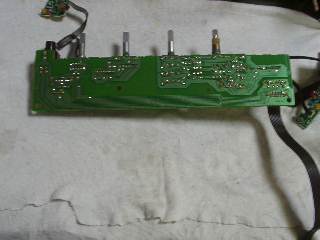

 トーン基板の部品交換と、修理の終了したスイッチ取り付け。



















 半田の修正。



















 修理の終了したトーンボリュームの取り付けと、半田の修正。



















 修理の終了したメインボリュームと、トグルスイッチ取り付け。

 半田の修正。

















 カートリッジセレクタースイッチの分解修理。

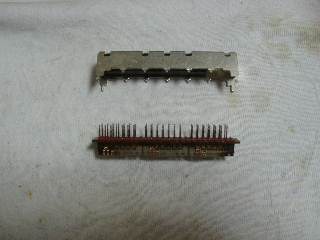

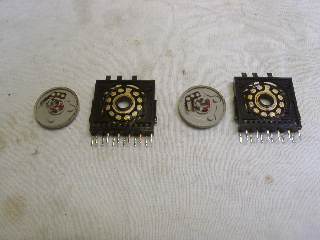

 INPUTセレクタースイッチの分解修理。



















 接点汚れが酷いですね。



















 RECセレクタースイッチの分解修理。



















 修理の終了したスイッチ取り付けと、半田の修正。

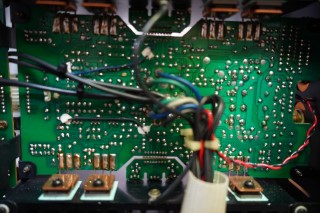

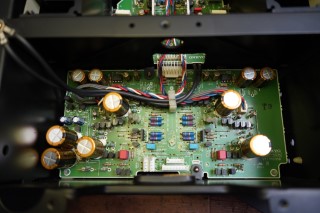

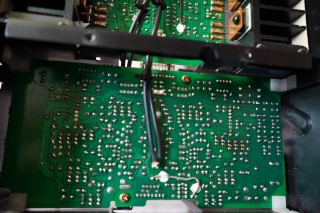

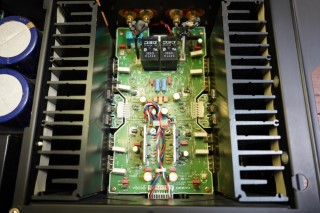

 パワー部初段基板の部品交換。



















 半田の修正。



















 パワー部終段基板の部品交換。



















 半田の修正。

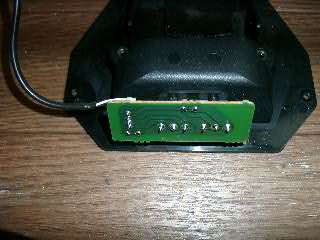

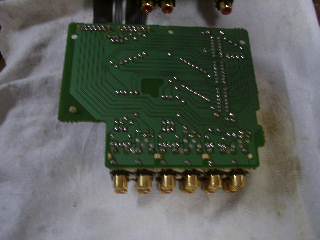

 端子台基板の半田修正。

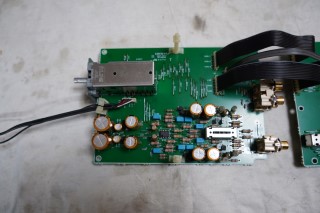

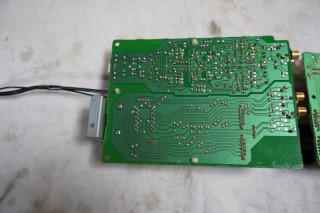

 PHONO基板の部品交換と、修理の終了したスイッチ取り付け。


















 半田の修正。

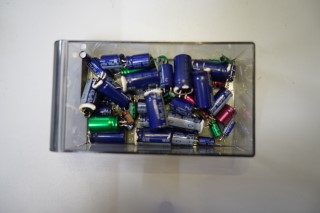

 交換部品です。

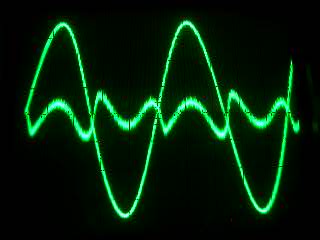

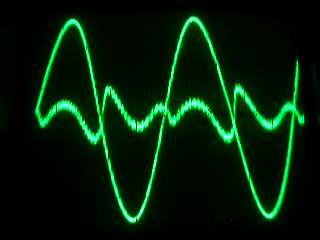

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

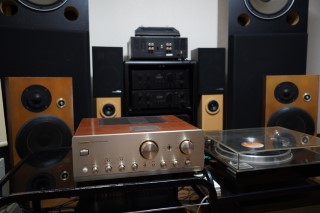

 試聴して完成です。











 修理完了です。
