A−９０Ｄ　Ｎｏ．３　修理の様子

故障内容

　音途切れ、ノイズ。

原因
　
　Ｉ部品劣化。
　
処置

　オーバーホール修理。

修理期間

　１／２１〜１／２３

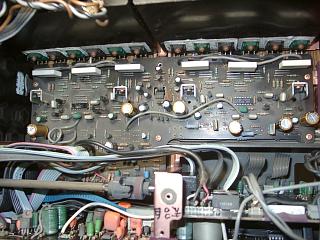

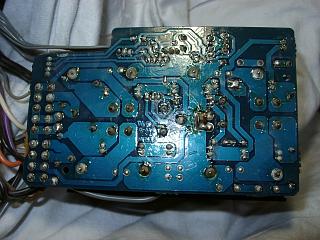

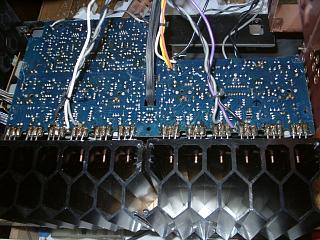

　パワー部の部品交換。



















　半田の修正。

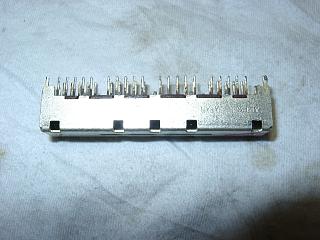

　ＳＷは、分解清掃します。

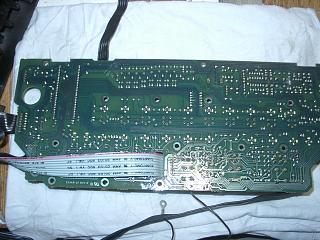

　ＥＱ基板の部品交換。



















　半田の修正。

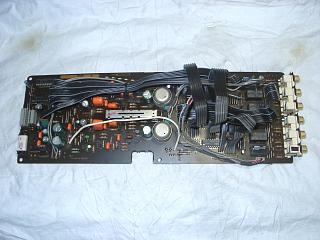

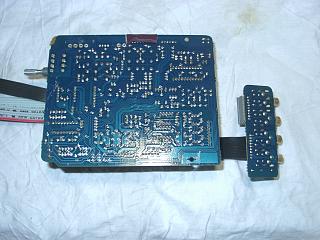

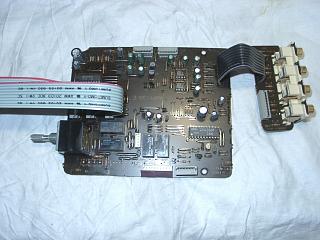

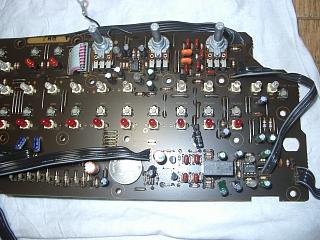

　ボリューム基板の部品交換と、修理の済んだＶＲ取り付け。



















　半田の修正。

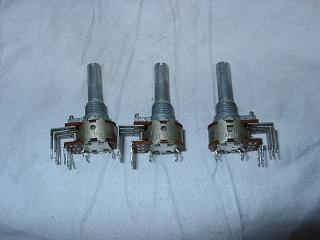

　ＶＲ関係は、取り外してから洗浄処理します。

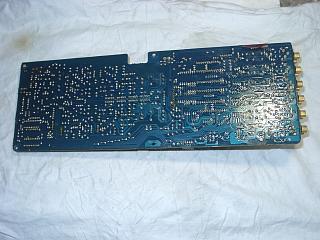

　トーン、ロジック基板の部品交換。



















　半田の修正。

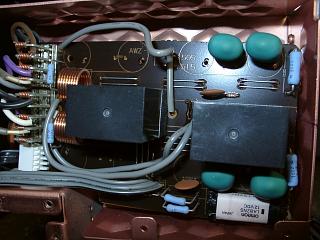

　プロテクションリレー交換。



















　半田の修正。

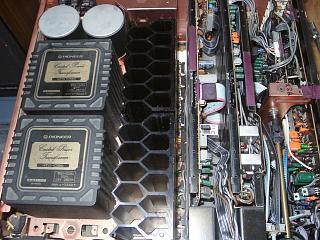

　すべての部品交換が終了しました。

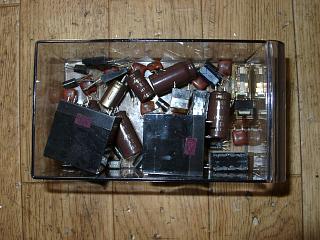

　交換部品です。

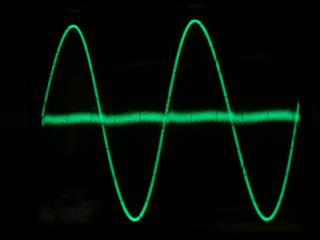

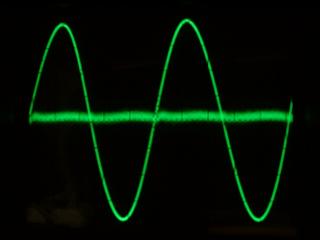

　歪みの測定です。

　Ｒチャンネルです。非常に優秀な特性です。

　また、出力段のバイアスも電源ON瞬時に安定する優れた回路です。

　部品劣化により、このバイアス回路ＩＣが破損してしまいますと、修理
不能になりますので、早めの修理がお勧めです。












　Ｌチャンネルです。



















　エージング中。

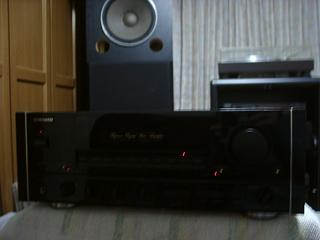

　試聴して完成です。

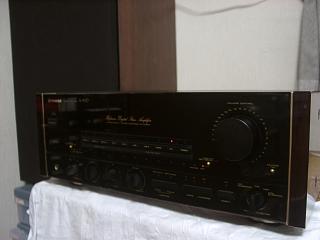

　修理完了です。
