ＯＮＫＹＯ　プリメインアンプ　Ａ−８１７ＸＸ　修理の様子

故障内容

　音途切れ、歪み多い。セレクターＳＷ破損。

原因

　部品劣化、フロントパネル破損。

処置

　オーバーホール修理。

修理期間

　３／８〜３／１４


　ＳＰセレクターＳＷは、以前の修理ミスあり、清掃と修正。

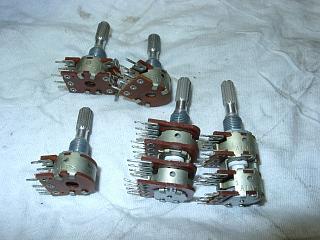

　ＶＲ関係は、すべて基板より外して洗浄処理します。

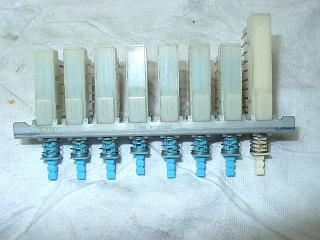

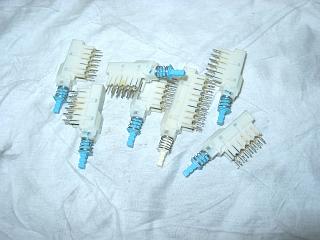

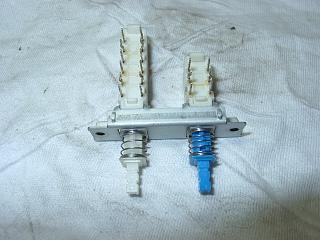

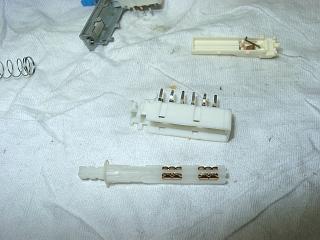

　プッシュＳＷの分解修理。

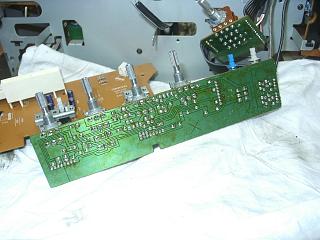

　修理の済んだＳＷ、ＶＲ取り付けと、半田の修正。

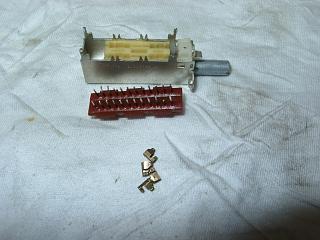

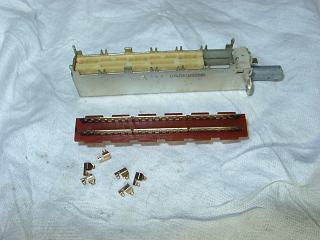

　インプットセレクターＳＷも、接触不良がひどい為、分解修理します。

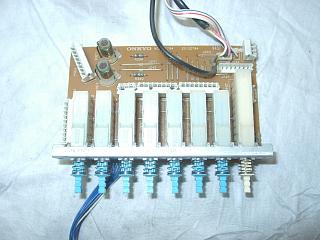

　修理の済んだＳＷ取り付け。

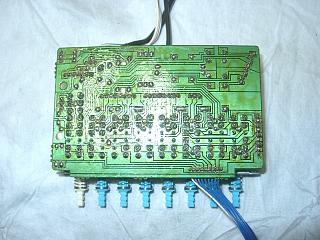

　半田の修正。

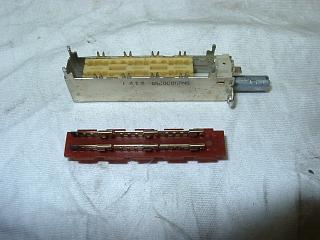

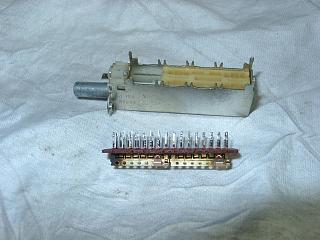

　セレクターＳＷの分解修理。

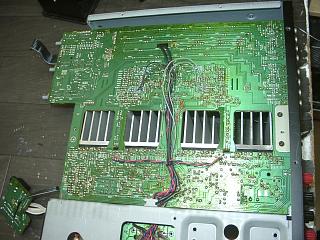

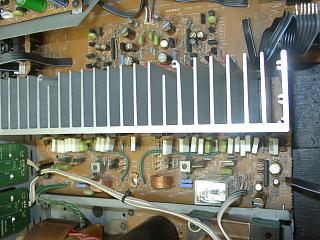

　パワー部の部品交換。



















　半田の修正。

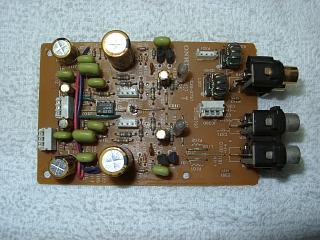

　ＰＨＯＮＯ基板の部品交換。

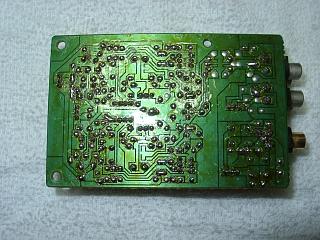

　半田の修正。

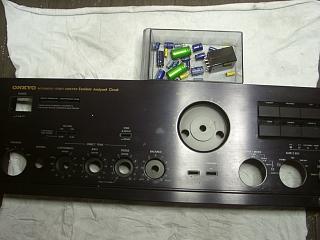

　交換部品です。

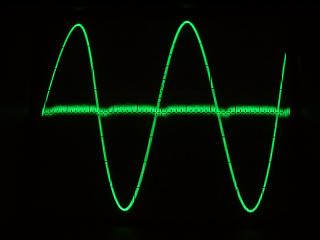

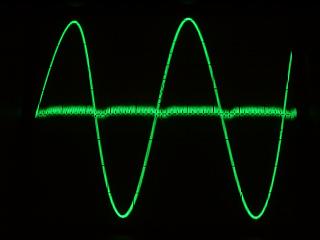

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

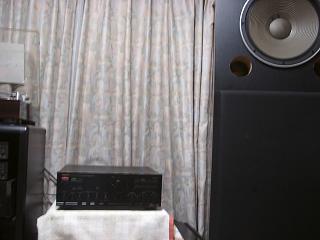

　修理完了です。

　
