ＹＡＭＡＨＡ　プリメインアンプ　A-2000ａ　Ｎｏ．７　修理の様子

故障内容

　整備のご依頼。

原因

　部品劣化。接点接触不良。ＳＰ端子破損。

処置

　オーバーホール修理。

修理期間

　Ｈ３０年１０月２２日〜２６日

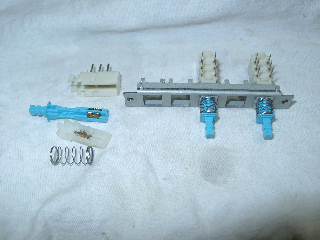

　スイッチ関係は、すべて分解修理します。

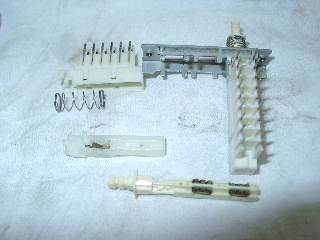

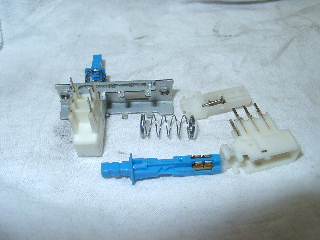

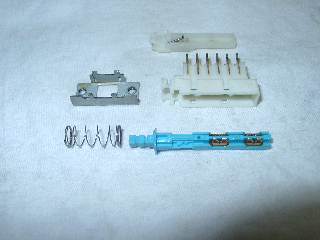

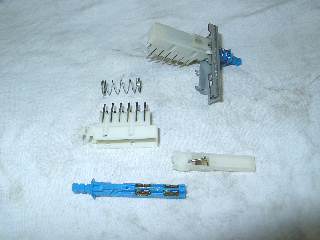

　セレクタースイッチの分解修理。

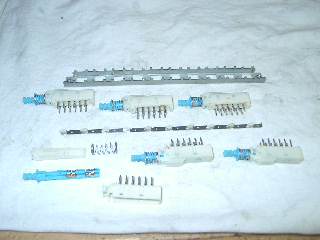

　Ａ−２０００シリーズは、大量のスイッチが使われていますので、分解修理
工数が多く掛かります。

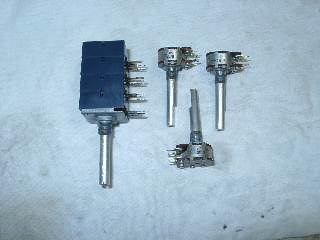

　ボリューム関係は、基板より外して洗浄処理します。

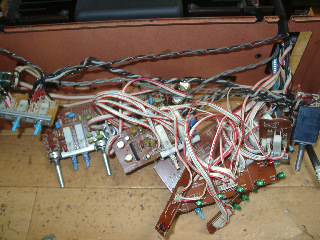

　トーン基板の部品交換と、修理の済んだスイッチ、ボリューム取付け。

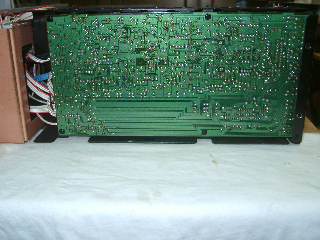

　半田の修正。

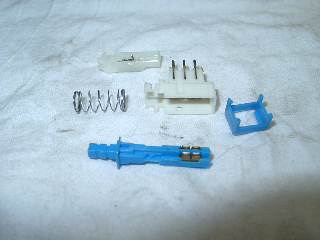

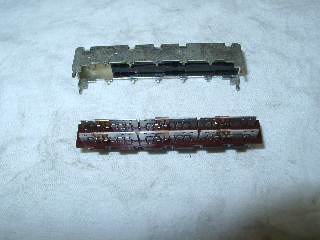

　ＰＨＯＮＯセレクタースイッチの分解修理。

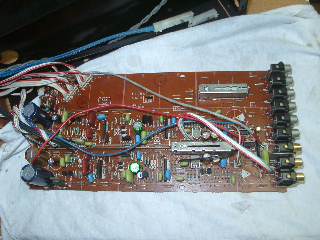

　ＰＨＯＮＯ基板の部品交換と、修理の済んだスイッチ取付け。



















　半田の修正。

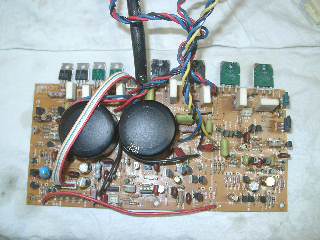

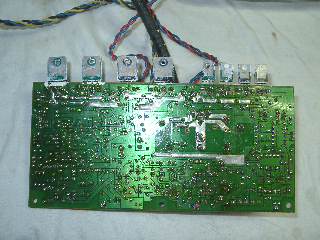

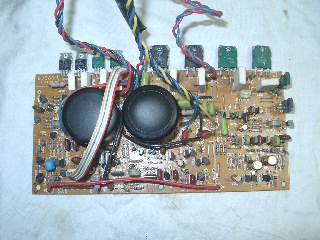

　パワー部（Ｒ）の部品交換。



















　半田の修正。

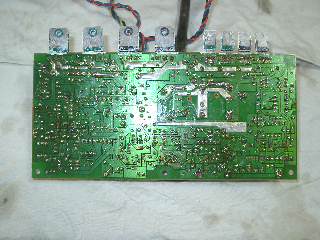

　パワー部（Ｌ）の部品交換。



















　半田の修正。

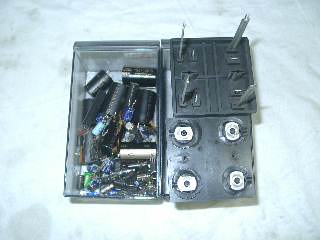

　交換部品です。

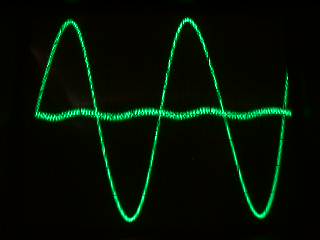

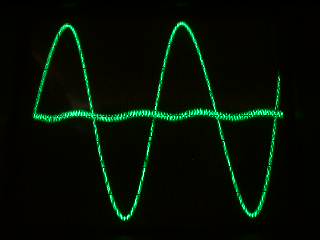

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。












　修理完了です。
