故障内容
Ｒチャンネル歪み。他業者にて修理不可の為、整備のご依頼。
原因
部品劣化、ＳＷ関係の接触不良。
処置
オーバーホール修理。
修理期間
Ｈ２９年８月１日〜５日

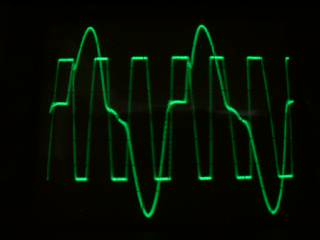

Ｒチャンネルの歪み、かなり重症です。
Ｌチャンネルもかなりの歪みです。

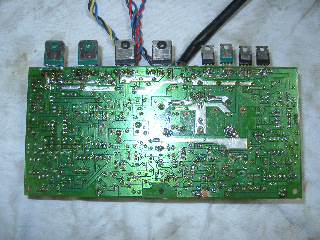

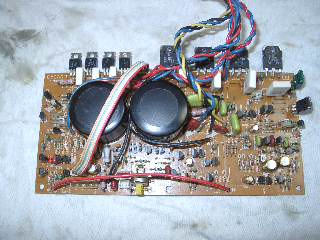

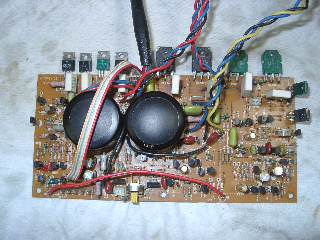

パワーアンプ部（Ｒ）の部品交換。

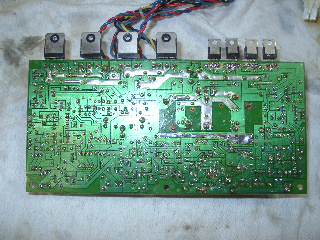

半田の修正。他業者にて修理した個所は、パターン剥がれや
ネジ潰れ等、かなり酷い状況です。可能な範囲で修正します。

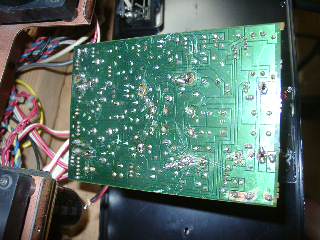

パワー部（Ｌ）の部品交換。
半田の修正。こちらも、パターン剥がれが酷い状況です。
ＳＰ端子基板も、パターン剥がれが酷いです。

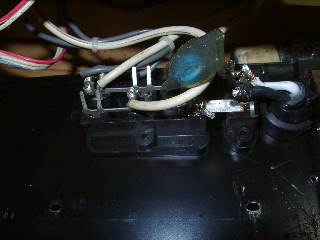

電源コードの半田も、ショートの危険が。。。どう見ても素人の作業です。
＊他にも、シールドカバーや金具が無くなっていたり、酷い状況です。

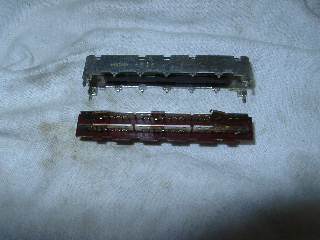

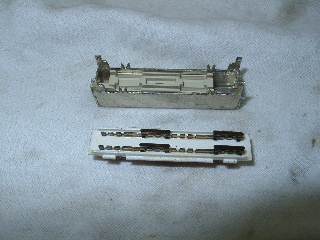

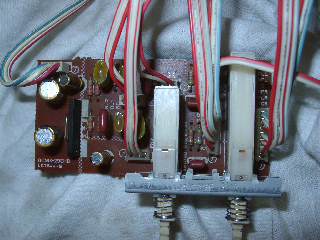

スライドＳＷの分解修理。
ＲＥＣセレクターの分解修理。

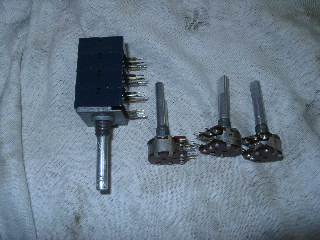

ＶＲ関係は、基板より外して洗浄処理します。

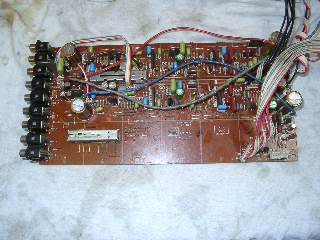

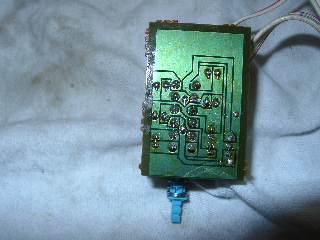

ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取付け。
半田の修正。

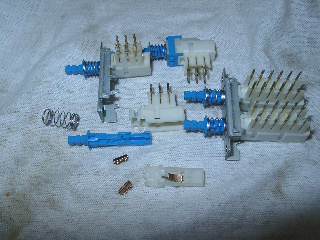

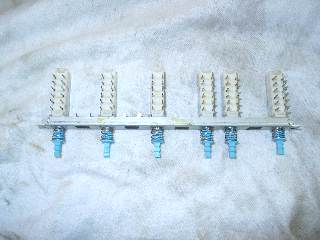

プッシュＳＷも、すべて分解修理します。

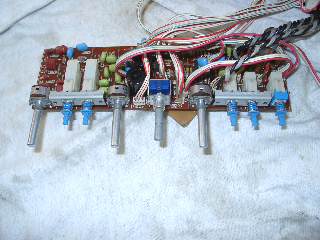

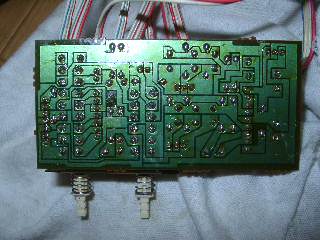

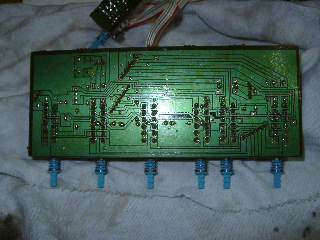

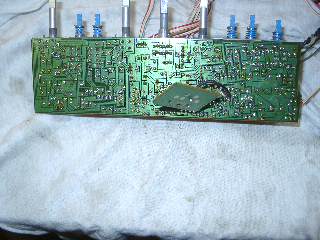

トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取付け。
半田の修正。
ファンクションＳＷもすべて分解修理します。
修理の済んだＳＷ取付けと、半田の修正。
修理の済んだＳＷ取付けと、半田の修正。

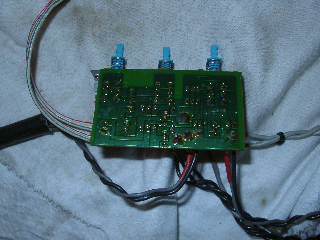

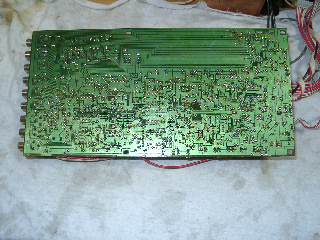

バッファー基板の部品交換と、修理の済んだＳＷ取付け。
半田の修正。
歪みの測定です。

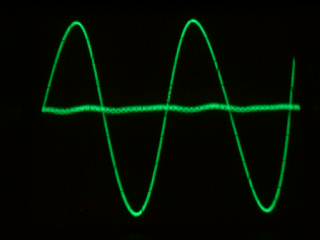

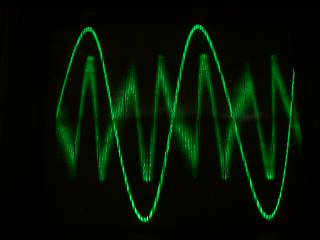

Ｒチャンネルです。歪みも無くなりました。

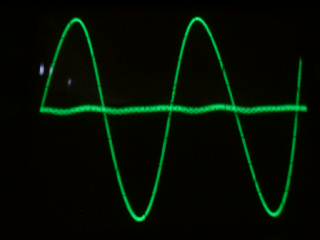

Ｌチャンネルです。
パターン修復等、色々大変でしたが、良い状態に仕上がりました。
