A-2000　Ｎｏ．４　プリメインアンプ　修理の様子

故障内容

　プロテクション解除せず。ボリューム不良。

原因

　トランジスター、コンデンサー劣化。メインボリューム破損。

処置

　オーバーホール修理。

修理期間

　１１／２３〜

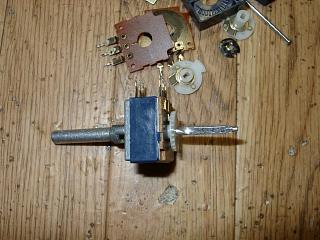

　メインボリュームは、強引に回転させた形跡あり、軸が大きく捩れて
います。交換しか手段はありません。

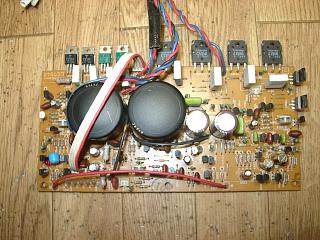

　パワー段の部品交換。

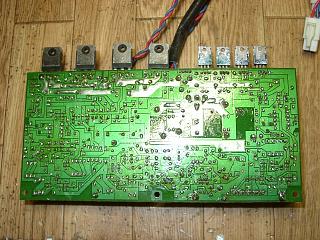

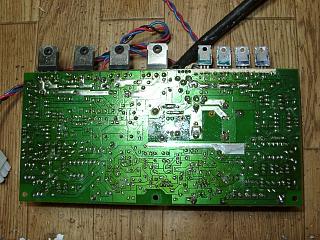

　半田の修正。


















　

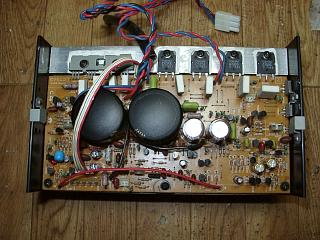

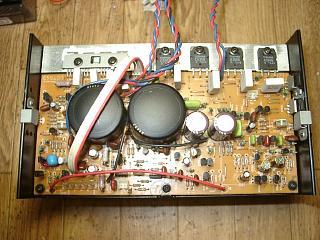

　ヒートシンクに修理の済んだ基板取付けＲチャンネル完成。



















　Ｌチャンネルも同様に部品交換します。



















　半田の修正。



















　Ｌチャンネルのパワー段完成。

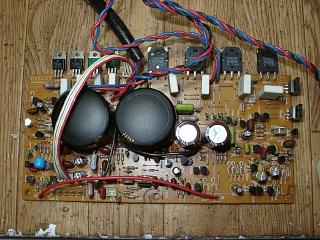

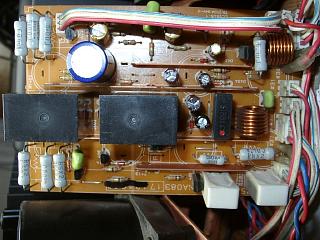

　プロテクション基板の部品交換。



















　半田の全修正。

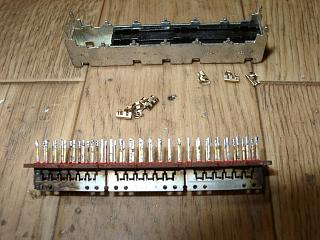

　ＰＨＯＮＯ切替ＳＷは接触不良が酷いので分解清掃。

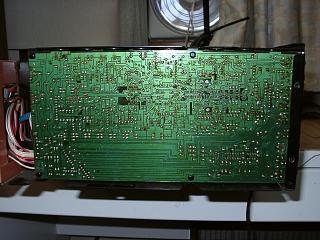

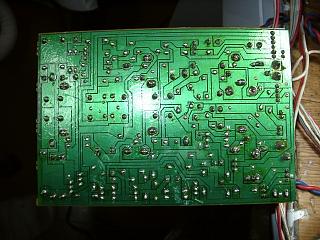

　イコライザー基板の半田修正。

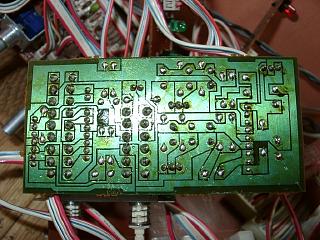

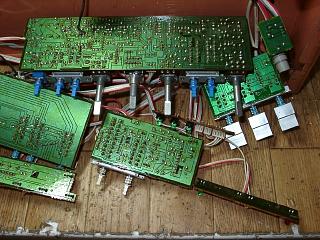

　フロント部の基板半田修正。

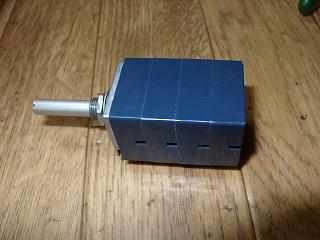

　新品のボリューム入庫しました。



















　プリ部の半田全修正とＳＷの接点クリーニング。

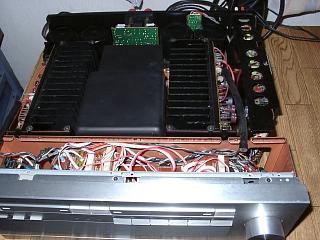

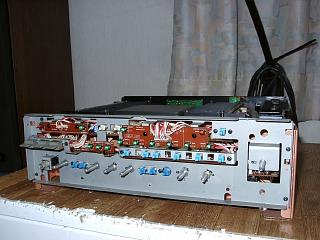

　フロントシャーシー取付け、ＳＷ、ＶＲ基板を取付けます。



















　フロントパネルを取付けます。

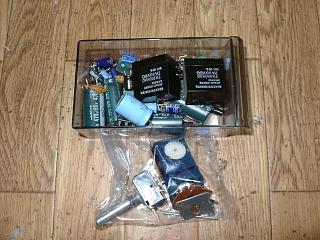

　交換部品です。



















　歪みの測定です。

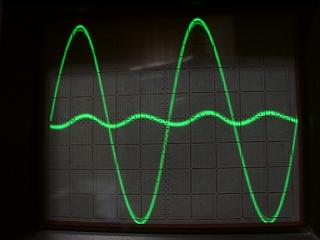

　Ｒチャンネルです。

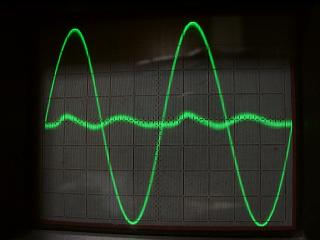

　Ｌチャンネルです。

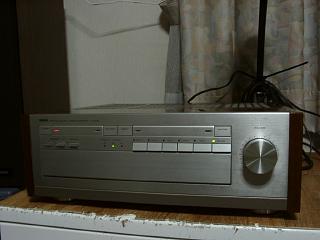

　エージングに入ります。
