Ａ-１５０Ｄ　修理の様子

故障内容

　接触不良多発。

原因
　
　ＳＷ関係接触不良。

処置

　オーバーホール

修理期間

　５／５〜５／１２

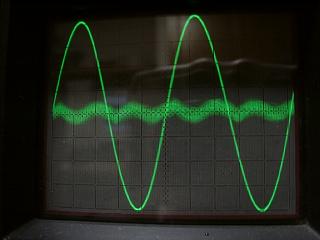

　Ｒチャンネルの歪み波形です。こちらは正常。



















　Ｌチャンネルは歪みが多い状況です。

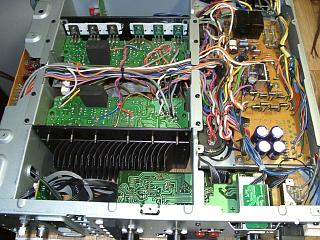

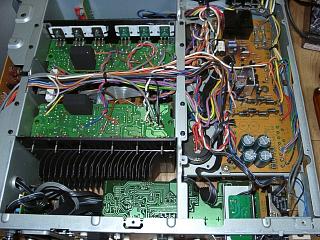

　出力段は、トリプルプッシュプルです。ＤＩＧＩＴＡＬ時代の幕開けで、各社
低インピーダンス駆動を掲げて競い合いました。

　Ａ−１５０Ｄは４Ω負荷で２００Ｗ＋２００Ｗを誇ります。

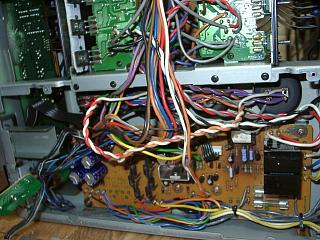

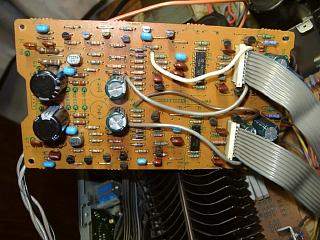

　電源基板のコンデンサー交換。

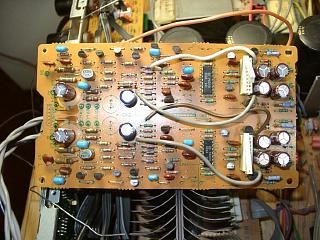

　こちらは、パワーアンプ初段。



















　コンデンサー交換。

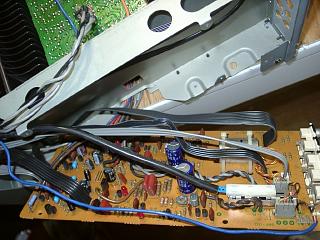

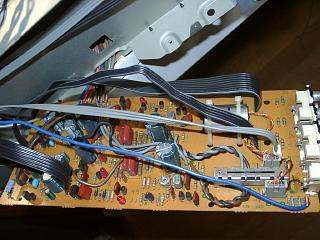

　ＰＨＯＮＯイコライザーの修理。



















　コンデンサー交換。

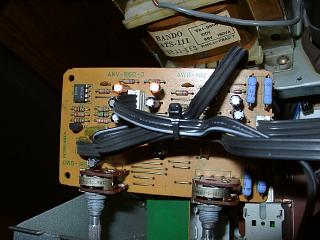

　トーン回路のコンデンサー交換。



















　部品交換が終了しました。

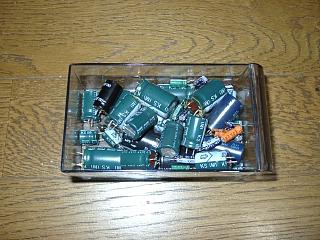

　交換部品です。

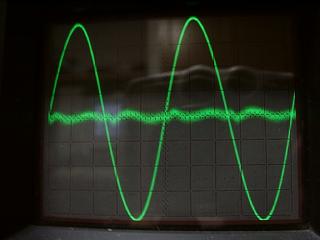

　Ｒチャンネルの歪み波形。ノイズ成分も少なくなっています。

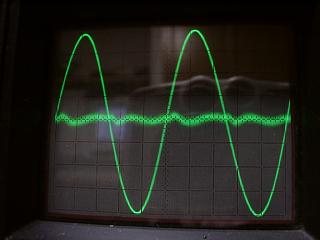

　Ｌチャンネルの歪み波形です。歪みも綺麗に取れました。

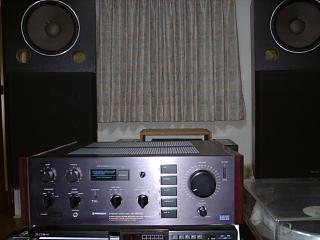

　試聴して完成です。
