A−150 修理の様子

故障内容


プロテクション解除せず。

原因

 パワートランジスターショート、部品劣化。

処置

 オーバーホール修理。

修理期間

 1/13〜1/16

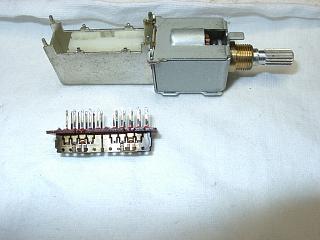

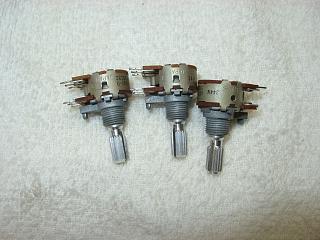

 VR関係は、基板から取り外して洗浄処理。

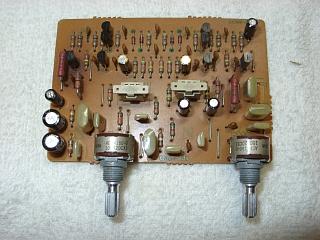

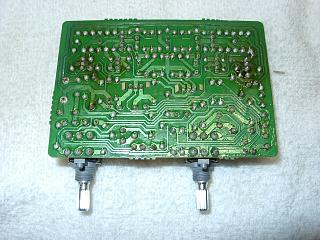

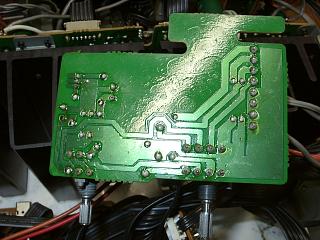

 トーン基板の部品交換と、修理の済んだVR取り付け。

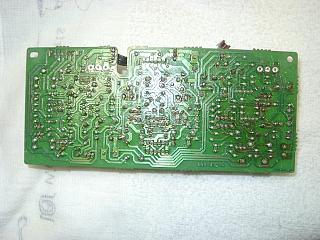

 半田の修正。



















 洗浄の済んだVR取り付けと、半田の修正。

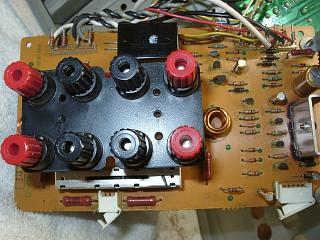

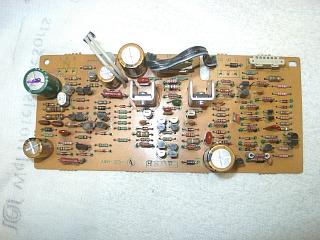

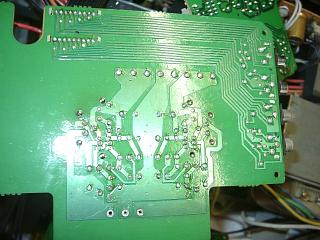

 パワー部(R)の部品交換。

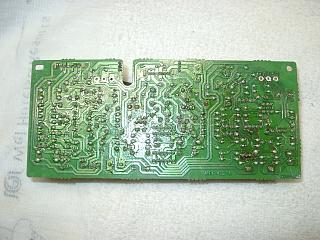

 半田の修正。

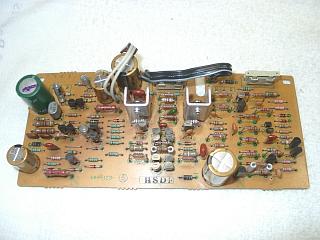

 パワー部(L)の部品交換。



















 半田の修正。

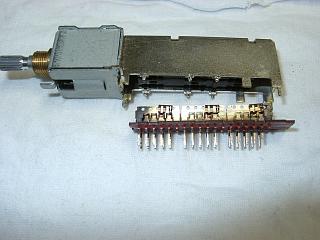

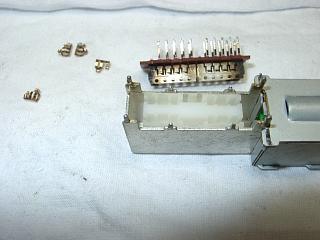

 SW関係は、すべて分解清掃します。

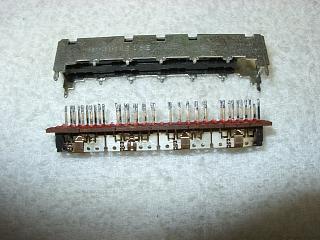

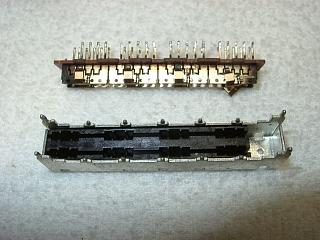

 スライドSWの分解清掃。







































 プロテクション基板の部品交換。



















 半田の修正。

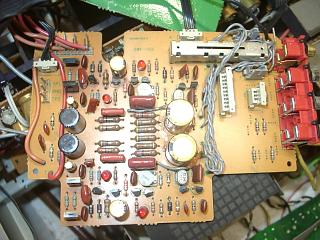

 PHONO基板の部品交換と、修理の済んだSW取り付け。



















 半田の修正。

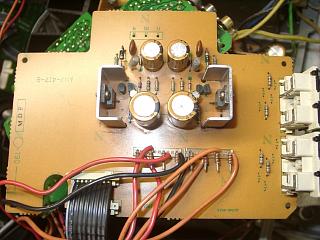

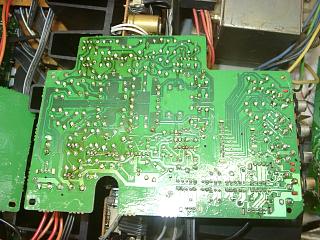

 プリ電源基板の部品交換。

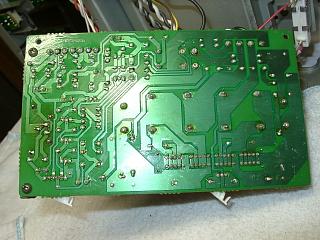

 半田の修正。

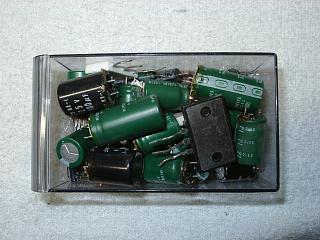

 交換部品です。

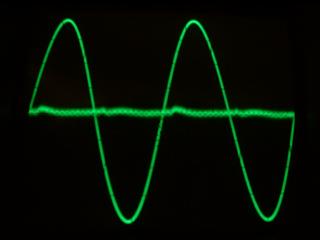

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。



















 エージング中。

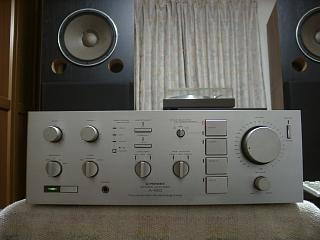

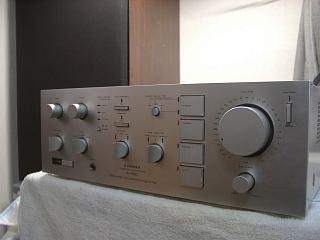

 試聴して完成です。


















 修理完了です。
