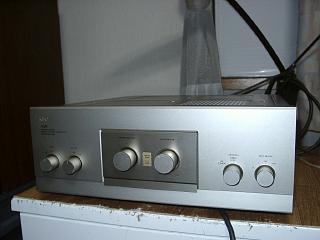

A-10X 修理の様子

故障内容

 動作せず。

原因

 パワートランジスター、コンデンサー劣化。

処置

 オーバーホール修理。

修理期間

 10/4〜10/8

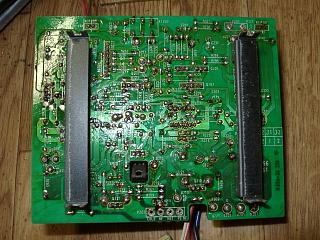

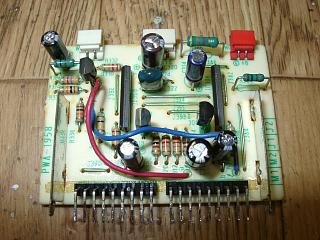

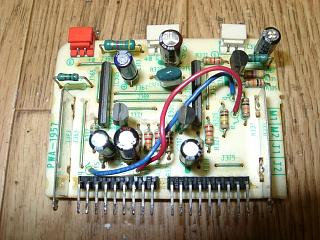

 Rチャンネル プロテクター基板のコンデンサー交換。

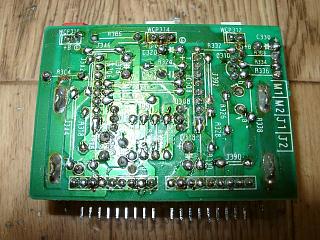

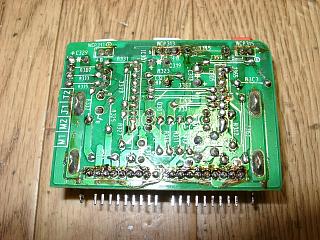

 半田の修正。

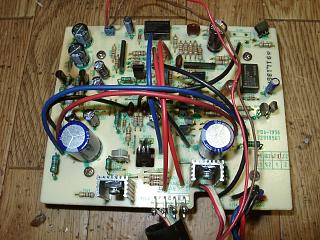

 Rチャンネル 初段基板のコンデンサー交換。



















 半田の修正。

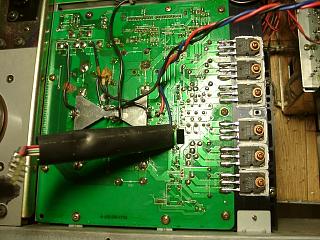

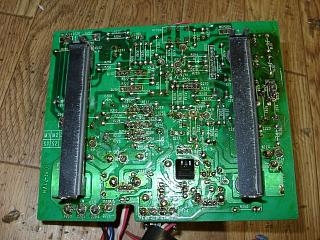

 プリドライバーと終段のパワートランジスター全交換と半田修正。



















 Lチャンネルも同様に部品交換。



















 半田の全修正。

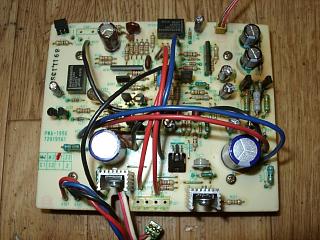

 Lチャンネル 初段基板のコンデンサー交換。



















 半田の全修正。

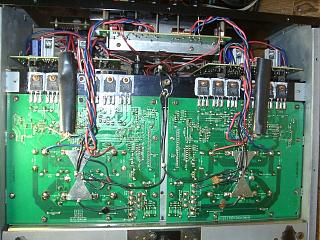

 すべての部品交換が終了しました。

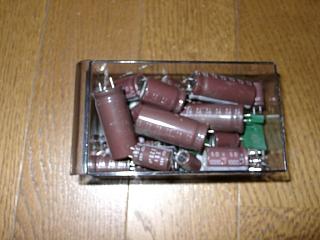

 交換部品です。

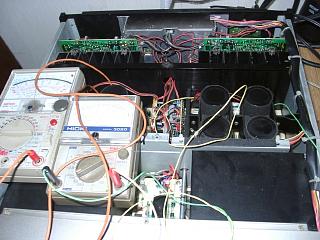

 アイドリングの調整。



















 測定に入ります。

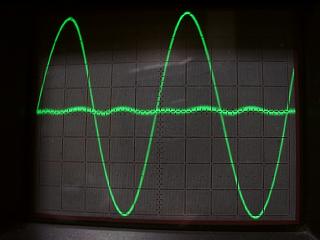

 Rチャンネルです。優れた特性です。

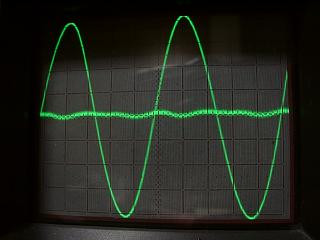

 Lチャンネルです。



















 エージングに入ります。



















 正弦波を入れてエージング中。

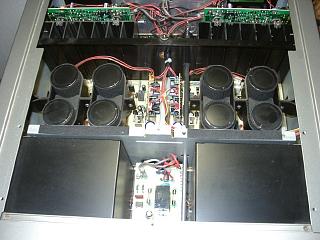

 修理完了です。
