NEC プリメインアンプ A−10X No.6 修理の様子

故障内容

 音出ない。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 2020年8月28日〜9月3日

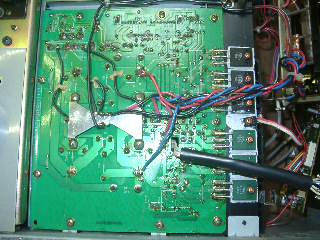

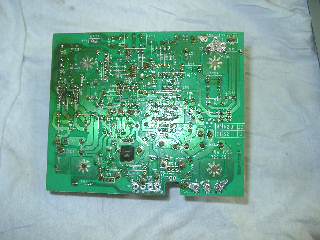

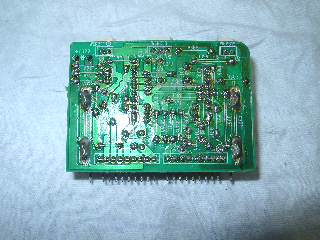

 パワー部(L)の部品交換。



















 半田の修正。

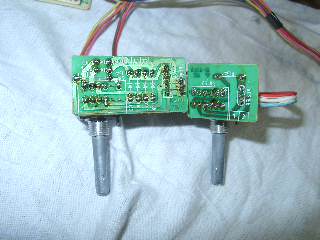

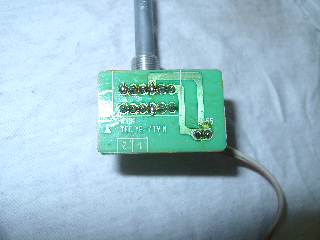

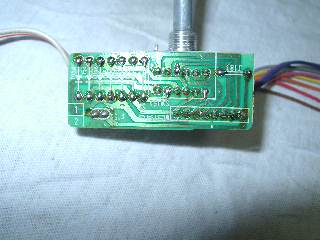

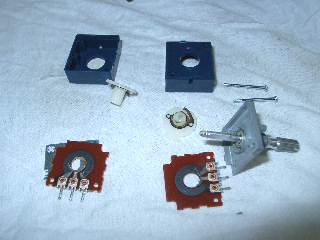

 ボリュームは分解修理します。

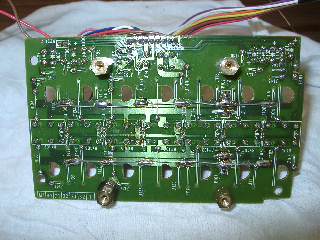

 入出力端子基板の半田修正。

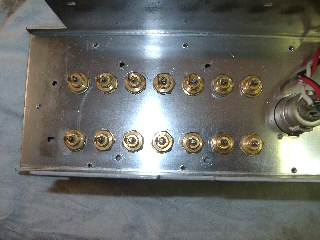

 RCA端子の固定ネジ緩みを、すべて修正。



















 修理の終了したボリューム取付けと、半田の修正。



















 スピーカー端子台基板の半田修正。



















 パワー部(R)の部品交換。



















 半田の修正。

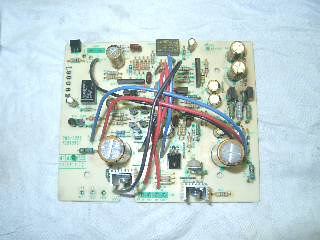

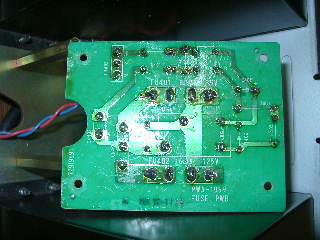

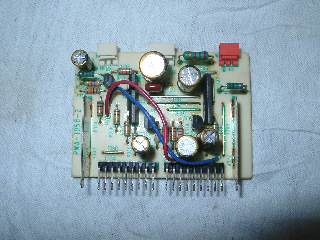

 電源基板の部品交換。



















 半田の修正。



















 中継基板の半田修正。

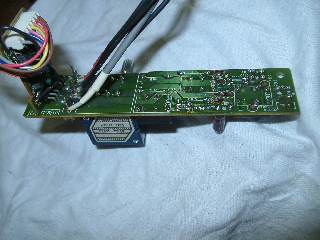

 スイッチ基板の半田修正。

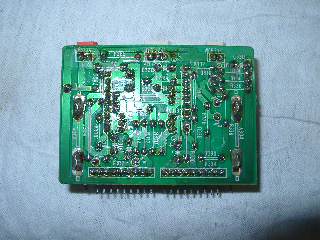

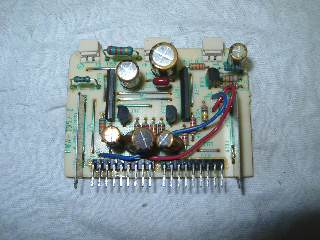

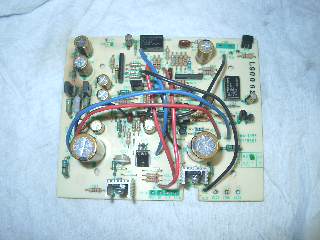

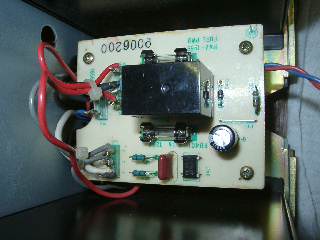

 プロテクション基板(L)の部品交換。



















 半田の修正。



















 プロテクション基板(R)の部品交換。



















 半田の修正。

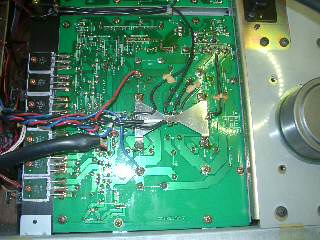

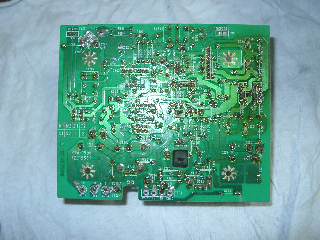

 メイン基板の部品交換。



















 半田の修正。

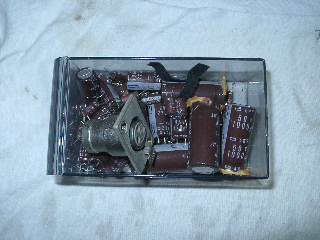

 交換部品です。

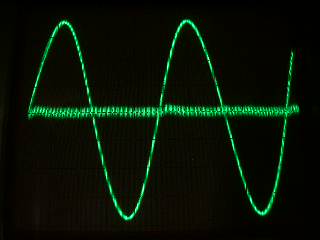

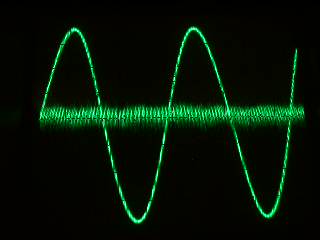

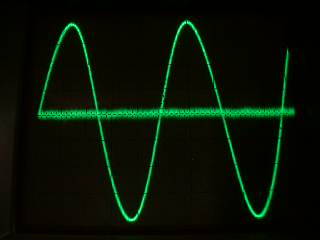

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。



















 BTL(MONO)時。このモデルはBTLと言っても、単にXLR入力の
HOTをL、COLDをRに切り分ける方式なので、プリアンプによっては
正常に動作しない為、注意が必要です。

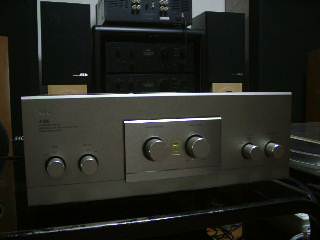

 試聴して完成です。












 修理完了です。
