YAMAHA A−1 修理の様子

故障内容


ヘッドホンのみで使用していますが、時間と共に盛大な歪み。

原因


 TO−3ソケット腐食による接触不良。リレー不良。

処置

 TO−3ソケットとリレー交換。

修理期間

 2/23〜2/23

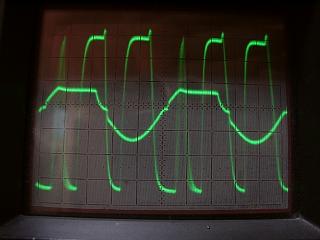

 R歪み波形です。明らかにNPN側のトランジスターが動作していません。

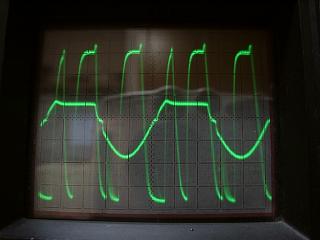

 L歪み波形です。こちらも同様です。原因はTO−3ソケット腐食。

 ヘッドホンなので、なんとか音になっていた様ですが、スピーカーの
まともな駆動は不可能状態です。

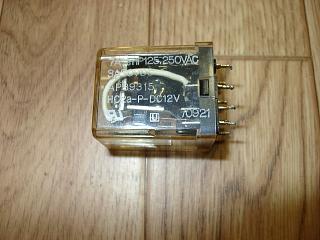

 リレーも腐食していますので交換します。

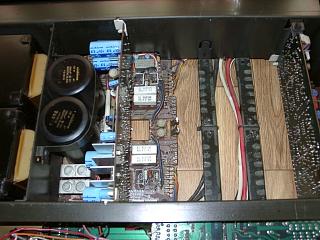

 パワートランジスターの取り外し。

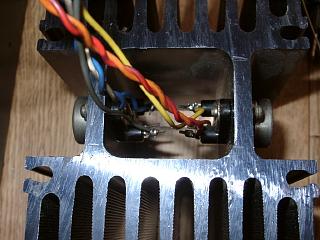

 ソケットの交換。

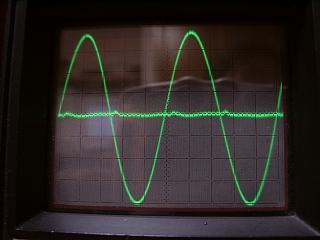

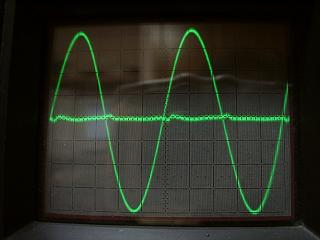

 R測定に入ります。正常になりました。



















 Lも綺麗になりました。

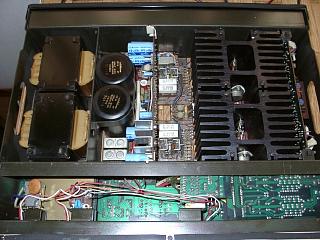

 コンパクトなボディに優れた回路がぎっしり詰まっています。

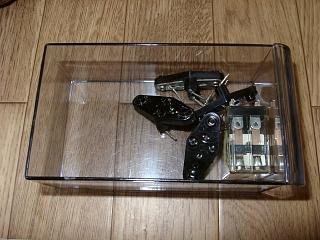

 交換部品です。

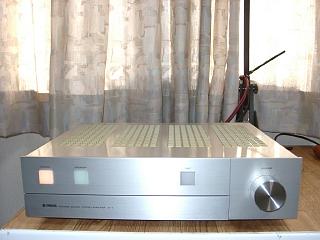

 美しいフォルムです。音質も素敵です。


















 修理完了です。
